Модель настроюваного фільтра високих частот

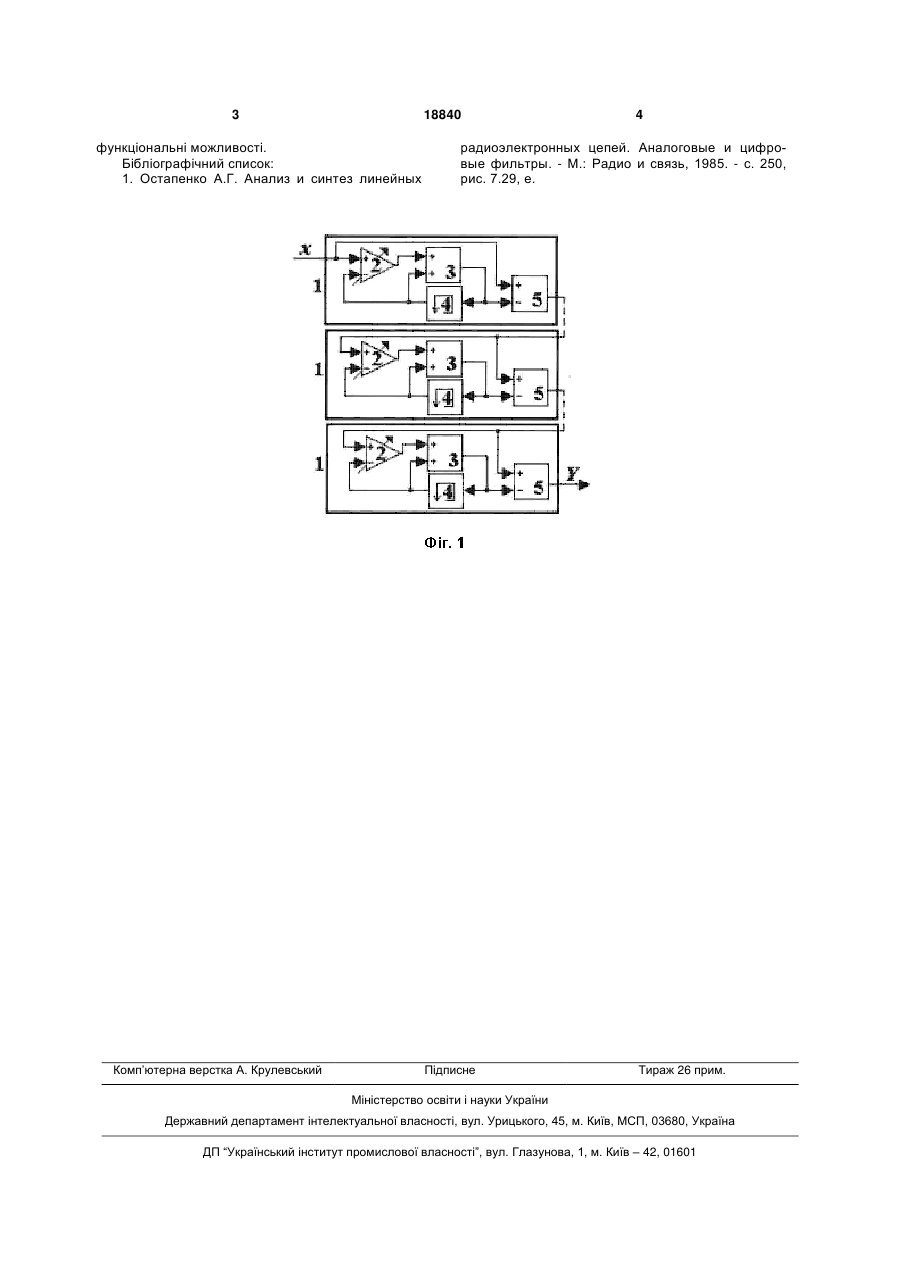

Модель настроюваного фільтра високих частот з операторною дробово-раціональною передавальною функцією s n , s f де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота. Суть пропонованої корисної моделі виражається сукупністю наступних істотних відмітних ознак: введені n послідовно сполучених функціональних модулів, що містять диференціальний підсилювач, суматор, елемент затримки, охоплюючий суматор, і вычитатель. На Фіг.1 є схема, пояснююча суть пропонованої корисної моделі. Вона містить послідовно W ( s) (13) включені функціональні модулі 1, число яких відповідає порядку фільтру n. Кожний функціональний модуль складається з диференціального підсилювача 2, суматора 3, елемента затримки 4 і вычитателя 5. Вхідний сигнал модуля поступає на підсумовуючий вхід диференціального підсилювача 2 і вычитателя 5. Вихід диференціального підсилювача 2 сполучений з входом суматора 3, другий вхід якого сполучений з виходом елемента затримки 4. Вхід елемента затримки 4 сполучений з виходом суматора і інверсним входом вычитателя, підсумовуючий вхід якого поданий вхідний сигнал. Виходом служить вихід вичитателя. Робота фільтру відбувається таким чином. Вхідний сигнал x піддається n-кратному функціональному перетворенню відповідно до порядку фільтру n за допомогою n кратного послідовного застосування процедур функціонального перетворення за допомогою послідовно сполучених функціональних модулів 1. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі. Зміна коефіцієнта посилення диференціального підсилювача 2 дозволяє міняти частотну настройку фільтру. Пропонована корисна модель дозволяє проводити синтез фільтру на задане значення нижньої межі частотного діапазону фільтру і здійснювати його настройку за допомогою диференціального підсилювача, що розширює 18840 Модель настроюваємого фільтру високих частот відноситься до синтезу радіотехнічних систем фільтрації сигналу і може бути використана для моделювання динамічних процесів. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний пат. W003038999, ІРС H03J3/20 [TUNEABLE FILTER, 2003-05-08], що містить блоки посилення, підсумовування і затримки сигналу. Його недоліком є обмежені функціональні можливості. В основу поставлена задача розширення функціональних можливостей фільтру з операторною дробово-раціональною передавальною функцією U , (11) s f n UA s де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить підсилювачі, суматори і елементи затримки, яка відрізняється тим, що введені послідовно включені функціональні модулі, число яких відповідає порядку фільтра, причому кожний функціональний модуль складається з послідовно сполучених диференціального підсилювача, суматора, вихідний сигнал якого через елемент затримки надходить на другий його вхід і на вхід віднімача, вихід якого є виходом функціонального модуля. (19) W(s) 2 3 18840 функціональні можливості. Бібліографічний список: 1. Остапенко А.Г. Анализ и синтез линейных Комп’ютерна верстка А. Крулевський 4 радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с. 250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
