Рекурсивний керований фільтр високих частот

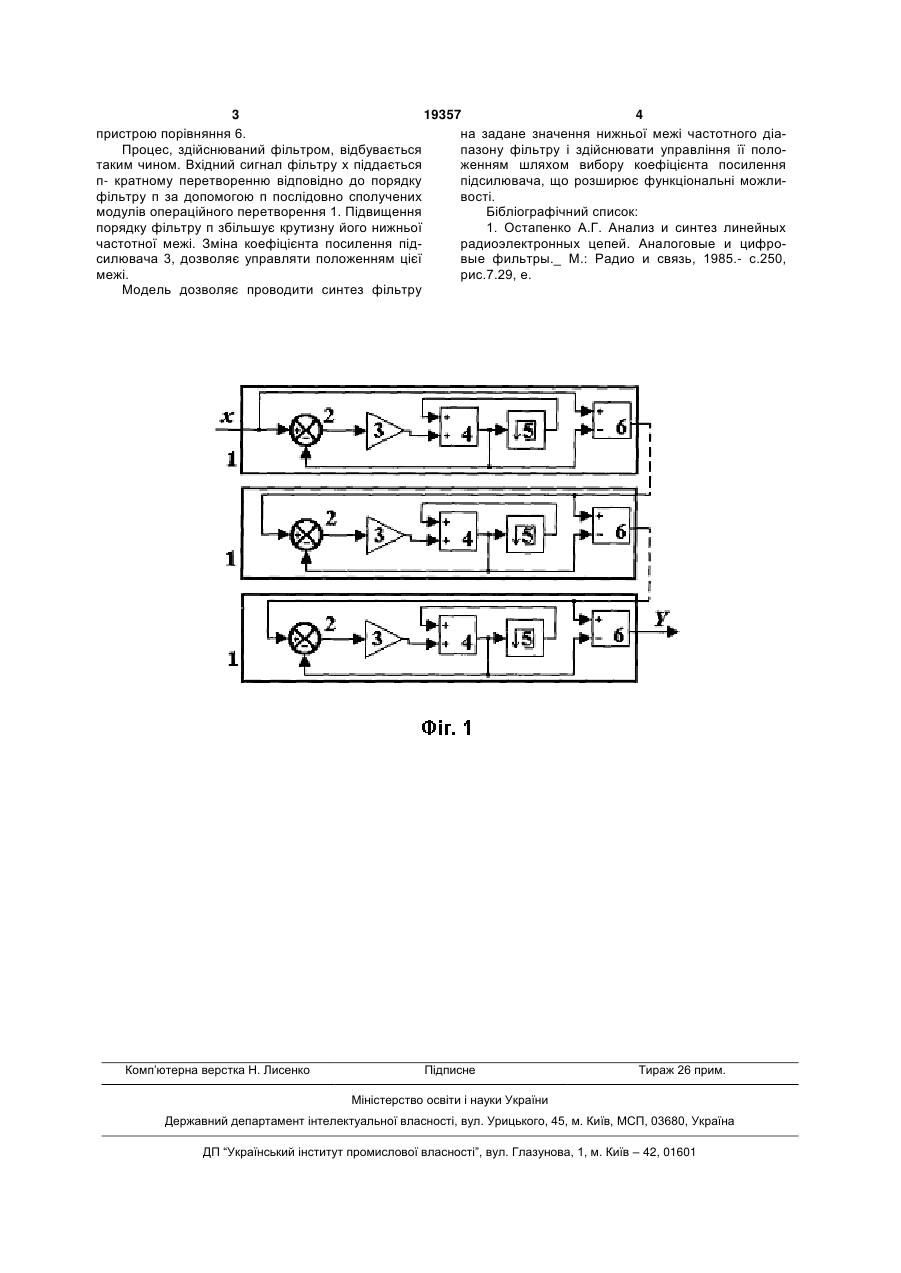

Рекурсивний керований фільтр високих частот з операторною дробово-раціональною передавальною функцією W(s) s s f n , що містить компаратор, підсилювач, суматор і елемент затримки, який відрізняється тим, що введені послідовно включені модулі операційного перетворення, число яких відповідає порядку фільтра n, причому модуль операційного перетворення складається з послідовно сполучених компаратора, підсилювача, суматора, елемента затримки, вихід якого сполучений з другим входом суматора, і пристрої порівняння вхідного сигналу фільтра з виходом суматора, причому входом модуля операційного перетворення є підсумовуючий вхід компаратора, віднімальний вхід якого сполучений з виходом суматора, а виходом модуля операційного перетворення служить вихід пристрою порівняння. W(s) s s f n , де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота фільтру. Суть моделі виражається сукупністю наступних істотних відмітних ознак: вхідний сигнал піддають n - кратному перетворенню за допомогою п 19357 (11) UA послідовно включених операційних модулів, що включають компаратор вхідного сигналу фільтру і вихідного сигналу суматора, підсилювач вихідного сигналу компаратора, суматор виходу підсилювача і сигналу затримки, елемент затримки вихідного сигналу суматора і пристрій порівняння виходу суматора з вхідним сигналом фільтру. На Фіг.1 є схема, пояснююча суть моделі. Вона містить послідовно включені модулі операційного перетворення 1, число яких відповідає порядку фільтру п. Модуль операційного перетворення 1 складається з послідовно включеного компаратора 2, підсилювача 3, суматора 4, елемента затримки 5 і пристрої порівняння 6. Вхідний сигнал фільтру х поданий на підсумовуючий вхід компаратора 2 і пристрої порівняння 6. Вихідний сигнал компаратора 2 поданий на вхід підсилювача 3, коефіцієнт посилення якого визначає нижню граничну частоту фільтру. Вихід підсилювача сполучений з входом суматора 4, другий вхід якого сполучений з виходом елемента затримки 5. Вихідний сигнал суматора 4 сполучений з віднімаючим входом компаратора 2 і пристрою порівняння 6. Входом модуля операційного перетворення 1 є підсумовуючий вхід компаратора 2. Виходом модуля операційного перетворення 1 служить вихід (19) Рекурсивний керований фільтр високих частот відноситься до синтезу радіотехнічних пристроїв фільтрації сигналу і може бути використаний для моделювання динамічних процесів. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний [патент WO03038999, ІРС H03J3/20 (TUNEABLE FILTER, 2003-05-08)], що містить підсилювач, пристрій порівняння і підсумовування. Його недоліком є обмежені функціональні можливості. В основу моделі поставлена задача розширення функціональних можливостей фільтру з операторною дробово-раціональною передавальною функцією (13) U де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота фільтра, 2 3 19357 4 пристрою порівняння 6. на задане значення нижньої межі частотного діаПроцес, здійснюваний фільтром, відбувається пазону фільтру і здійснювати управління її полотаким чином. Вхідний сигнал фільтру х піддається женням шляхом вибору коефіцієнта посилення п- кратному перетворенню відповідно до порядку підсилювача, що розширює функціональні можлифільтру п за допомогою п послідовно сполучених вості. модулів операційного перетворення 1. Підвищення Бібліографічний список: порядку фільтру п збільшує крутизну його нижньої 1. Остапенко А.Г. Анализ и синтез линейных частотної межі. Зміна коефіцієнта посилення підрадиоэлектронных цепей. Аналоговые и цифросилювача 3, дозволяє управляти положенням цієї вые фильтры._ М.: Радио и связь, 1985.- с.250, межі. рис.7.29, е. Модель дозволяє проводити синтез фільтру Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
