Датчик тонів короткова

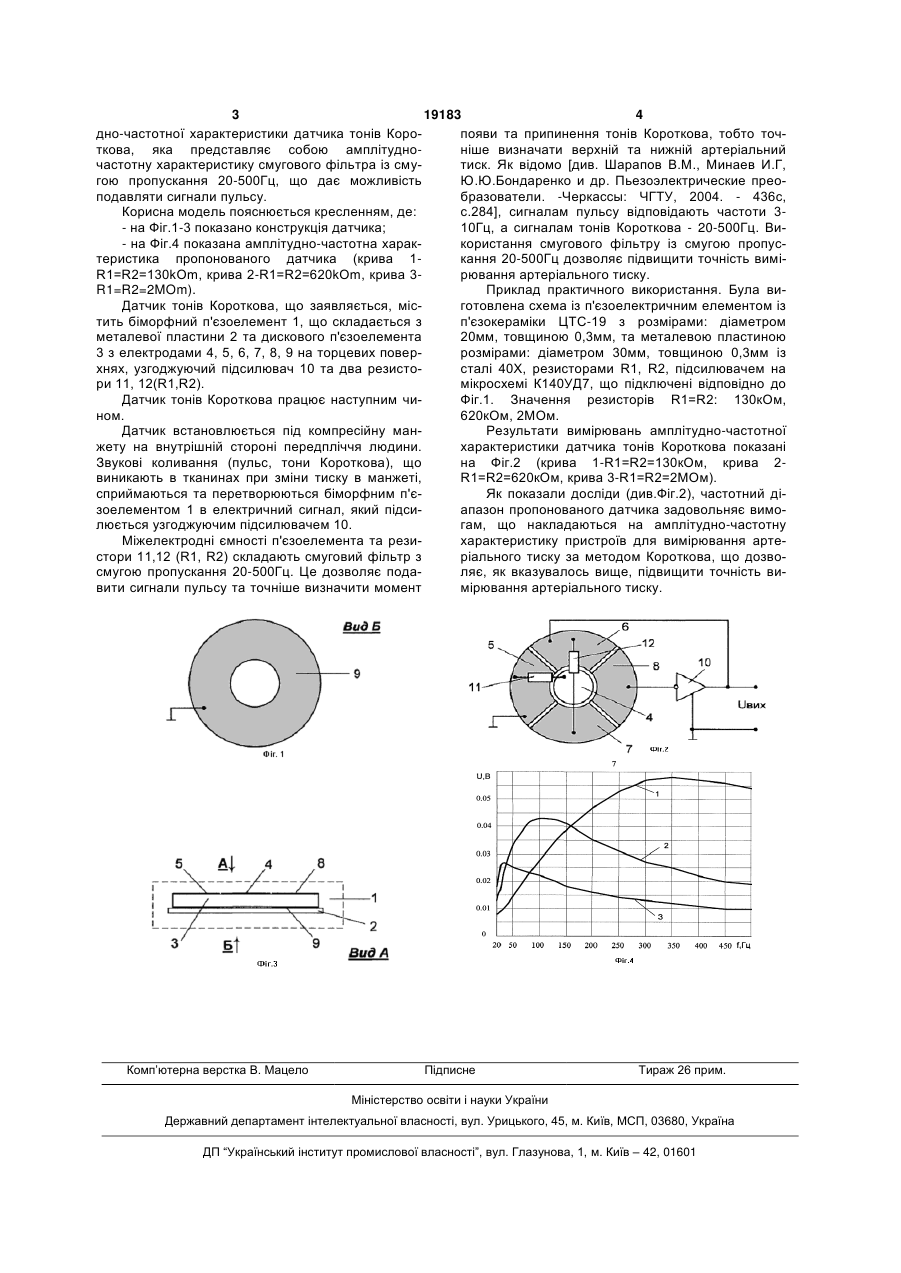

Датчик тонів Короткова, який містить біморфний п’єзоелемент, що складається з металевої пластини та дискового п’єзоелемента з електродами на торцевих поверхнях, узгоджуючий підсилювач, який відрізняється тим, що один із електродів п’єзолемента розділено на дисковий 3 19183 4 дно-частотної характеристики датчика тонів Коропояви та припинення тонів Короткова, тобто точткова, яка представляє собою амплітудноніше визначати верхній та нижній артеріальний частотну характеристику смугового фільтра із смутиск. Як відомо [див. Шарапов В.М., Минаев И.Г, гою пропускання 20-500Гц, що дає можливість Ю.Ю.Бондаренко и др. Пьезоэлектрические преоподавляти сигнали пульсу. бразователи. -Черкассы: ЧГТУ, 2004. - 436с, Корисна модель пояснюється кресленням, де: с.284], сигналам пульсу відповідають частоти 3- на Фіг.1-3 показано конструкція датчика; 10Гц, а сигналам тонів Короткова - 20-500Гц. Ви- на Фіг.4 показана амплітудно-частотна хараккористання смугового фільтру із смугою пропустеристика пропонованого датчика (крива 1кання 20-500Гц дозволяє підвищити точність виміR1=R2=130kOm, крива 2-R1=R2=620kOm, крива 3рювання артеріального тиску. R1=R2=2MOm). Приклад практичного використання. Була виДатчик тонів Короткова, що заявляється, місготовлена схема із п'єзоелектричним елементом із тить біморфний п'єзоелемент 1, що складається з п'єзокераміки ЦТС-19 з розмірами: діаметром металевої пластини 2 та дискового п'єзоелемента 20мм, товщиною 0,3мм, та металевою пластиною 3 з електродами 4, 5, 6, 7, 8, 9 на торцевих поверрозмірами: діаметром 30мм, товщиною 0,3мм із хнях, узгоджуючий підсилювач 10 та два резистосталі 40Х, резисторами R1, R2, підсилювачем на ри 11, 12(R1,R2). мікросхемі К140УД7, що підключені відповідно до Датчик тонів Короткова працює наступним чиФіг.1. Значення резисторів R1=R2: 130кОм, ном. 620кОм, 2МОм. Датчик встановлюється під компресійну манРезультати вимірювань амплітудно-частотної жету на внутрішній стороні передпліччя людини. характеристики датчика тонів Короткова показані Звукові коливання (пульс, тони Короткова), що на Фіг.2 (крива 1-R1=R2=130кОм, крива 2виникають в тканинах при зміни тиску в манжеті, R1=R2=620кОм, крива 3-R1=R2=2МOм). сприймаються та перетворюються біморфним п'єЯк показали досліди (див.Фіг.2), частотний дізоелементом 1 в електричний сигнал, який підсиапазон пропонованого датчика задовольняє вимолюється узгоджуючим підсилювачем 10. гам, що накладаються на амплітудно-частотну Міжелектродні ємності п'єзоелемента та резихарактеристику пристроїв для вимірювання артестори 11,12 (R1, R2) складають смуговий фільтр з ріального тиску за методом Короткова, що дозвосмугою пропускання 20-500Гц. Це дозволяє подаляє, як вказувалось вище, підвищити точність вивити сигнали пульсу та точніше визначити момент мірювання артеріального тиску. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
