Датчик тонів короткова

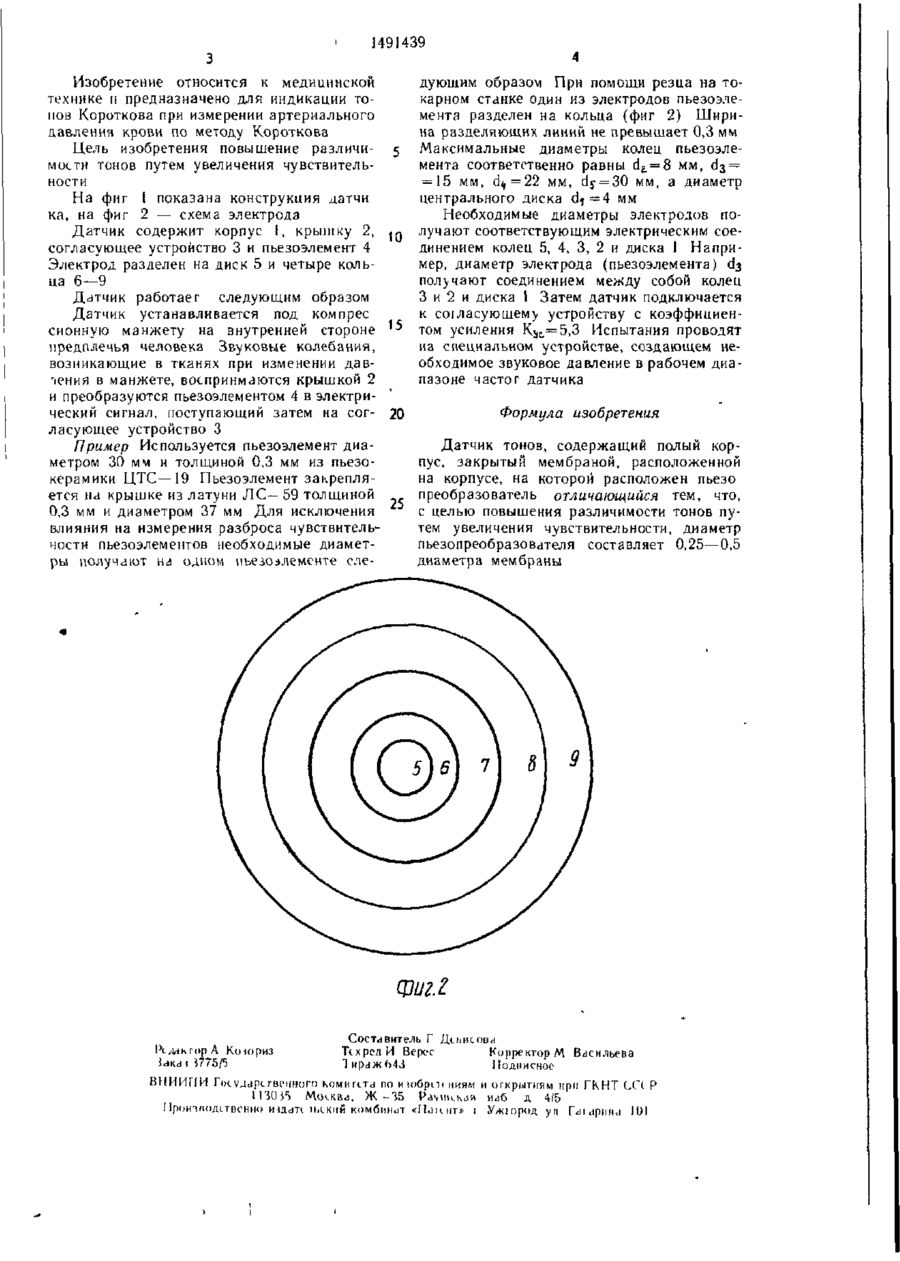

Изобретение относится к медицинской технике, предназначено для индикации тонов Короткова "Цель изобретения — повышение различимости тонов Датчик содержит кор пус 1, крышку 2, согласующее устройство 3 и пьезоэлемент 4 Электрод пьезоэлемента разделен на диск и четыре кольца Ширина разделяющих линий не превышает 0,3 мм Диаметр пьезопрегбразователя составляет 0,25—0,5 диаметра мембраны Датчик устанавливают под компрессионную манжету на внутренней стороне предплечья Звуковые колебания, возникающие в тканях при изменении давления в манжете, воспринимаются крышкой 2 и преобразуются пьезоэлементом 4 в электрический сшнал, поступаю щии затем в согласующее устройство 3 2 ил с/ко СО 7 QJUlt СО СО 1491439 Изобретение относится к медицинской технике м предназначено для индикации тонов Короткова при измерении артериального давления крови по методу Короткова Цель изобретения повышение различимости тонов путем увеличения чувствительности На фиг I показана конструкция датчи ка, на фиг 2 — схема электрода Датчик содержит корпус I, крышку 2, согласующее устройство 3 и пьезоэлемент 4 Электрод разделен на диск 5 и четыре кольца 6—9 Датчик работает следующим образом Датчик устанавливается под компрес сионную манжету на внутренней стороне предплечья человека Звуковые колебания, возникающие в тканях при изменении давления в манжете, воспринмаются крышкой 2 и преобразуются пьезоэлементом 4 в электрический сигнал, поступающий затем на согласующее устройство 3 Пример Используется пьезоэлемент диаметром 30 мм и толщиной 0,3 мм из пьезокерамики ЦТС—19 Пьезоэлемент закрепляется на крышке из латуни ЛС— 59 толщиной 0,3 мм и диаметром 37 мм Для исключения влияния на измерения разброса чувствительности пьезоэлементов необходимые диаметры получают на одном пъе зо зле менте сле дующим образом При помощи резца на токарном станке один из электродов пьезоэлемента разделен на кольца (фиг 2) Ширина разделяющих линий не превышает 0,3 мм Максимальные диаметры колец пьезоэлемента соответственно равны d a = 8 мм, с!з = = 15 мм, с = 22 мм, dj = 30 мм, а диаметр Ц центрального диска dT = 4 мм Необходимые диаметры электродов получают соответствующим электрическим сое10 динением колец 5, 4, 3, 2 и диска 1 Например, диаметр электрода (пьезоэлемента) d$ получают соединением между собой колец 3 и 2 и диска 1 Затем датчик подключается к соїласующему устройству с коэффициен15 том усиления K«jc.= 5,3 Испытания проводят на специальном устройстве, создающем необходимое звуковое давление в рабочем диапазоне частот датчика 20 Формула изобретения Датчик тонов, содержащий полый корпус, закрытый мембраной, расположенной на корпусе, на которой расположен пьезо преобразователь отличающийся тем, что, 25 с целью повышения различимости тонов путем увеличения чувствительности, диаметр пьезопреобразователя составляет 0,25—0,5 диаметра мембраны щиг.1 !\;икгор А Конфиз J Ї775/5 Составитель Г Д Техред И Верес 1 ираж Ь43 Корректор М Влсильева Подписное ВНИИПИ Гоіуларсгнічшиго комитета по ишбрпі ниям и открытиям при ГКНТ (Х( P 1 ПО IS Москва, Ж ~1Ь PaviiiLhjn HJ6 Д 4/5 ПрОИТВОДІТВОНИО ИІДсіТІ П.СКИЙ КОМблН^Т « М Л І МТ» І У ж 10р()Д yil PdldpHHd 101
