Лічильник електричної енергії

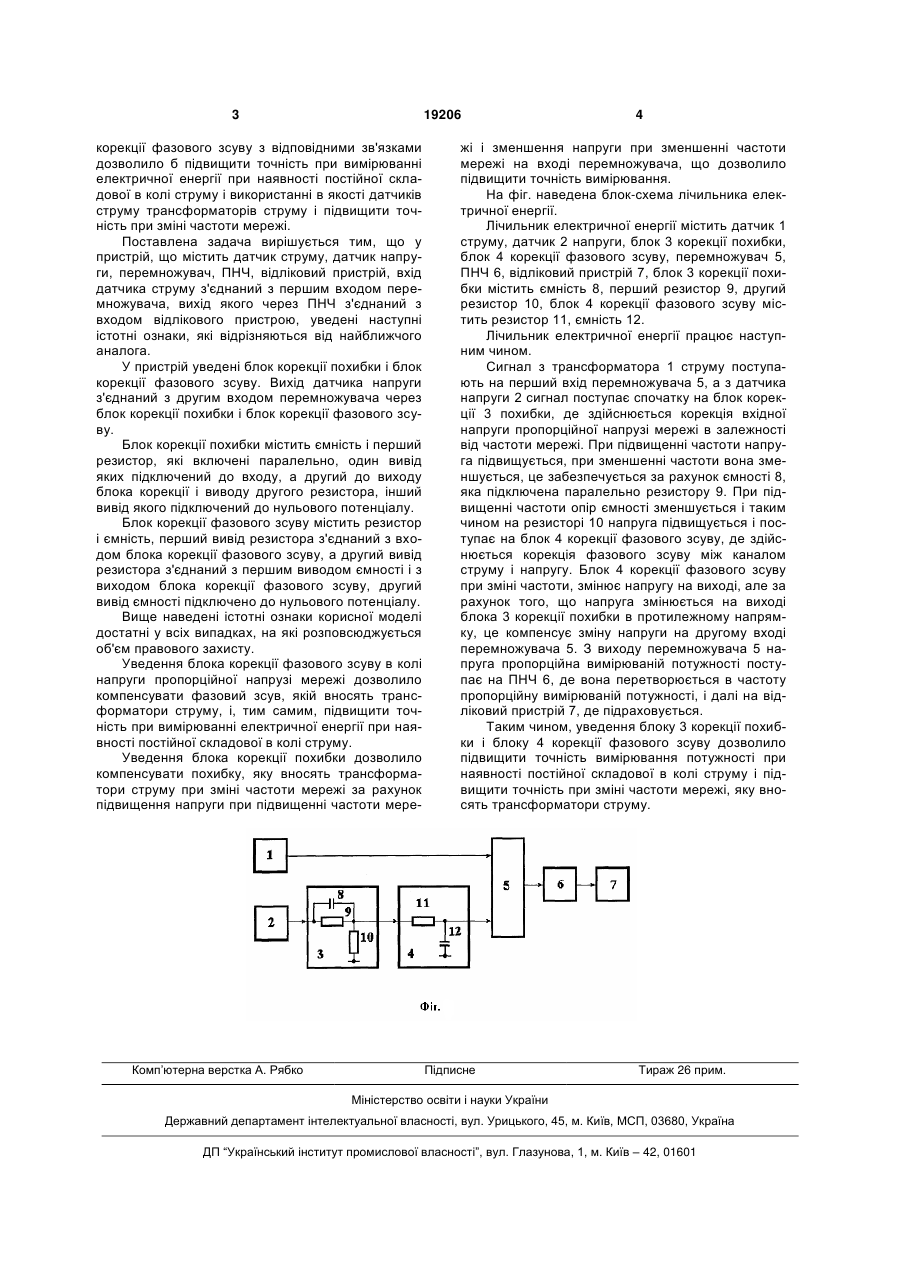

Лічильник електричної енергії, що містить датчик струму, датчик напруги, перемножувач, перетворювач напруга - частота (ПНЧ), відліковий пристрій, вихід датчика струму з'єднаний з першим входом перемножувача, вихід якого через ПНЧ 3 19206 корекції фазового зсуву з відповідними зв'язками дозволило б підвищити точність при вимірюванні електричної енергії при наявності постійної складової в колі струму і використанні в якості датчиків струму трансформаторів струму і підвищити точність при зміні частоти мережі. Поставлена задача вирішується тим, що у пристрій, що містить датчик струму, датчик напруги, перемножувач, ПНЧ, відліковий пристрій, вхід датчика струму з'єднаний з першим входом перемножувача, вихід якого через ПНЧ з'єднаний з входом відлікового пристрою, уведені наступні істотні ознаки, які відрізняються від найближчого аналога. У пристрій уведені блок корекції похибки і блок корекції фазового зсуву. Вихід датчика напруги з'єднаний з другим входом перемножувача через блок корекції похибки і блок корекції фазового зсуву. Блок корекції похибки містить ємність і перший резистор, які включені паралельно, один вивід яких підключений до входу, а другий до виходу блока корекції і виводу другого резистора, інший вивід якого підключений до нульового потенціалу. Блок корекції фазового зсуву містить резистор і ємність, перший вивід резистора з'єднаний з входом блока корекції фазового зсуву, а другий вивід резистора з'єднаний з першим виводом ємності і з виходом блока корекції фазового зсуву, другий вивід ємності підключено до нульового потенціалу. Вище наведені істотні ознаки корисної моделі достатні у всіх випадках, на які розповсюджується об'єм правового захисту. Уведення блока корекції фазового зсуву в колі напруги пропорційної напрузі мережі дозволило компенсувати фазовий зсув, якій вносять трансформатори струму, і, тим самим, підвищити точність при вимірюванні електричної енергії при наявності постійної складової в колі струму. Уведення блока корекції похибки дозволило компенсувати похибку, яку вносять трансформатори струму при зміні частоти мережі за рахунок підвищення напруги при підвищенні частоти мере Комп’ютерна верстка А. Рябко 4 жі і зменшення напруги при зменшенні частоти мережі на вході перемножувача, що дозволило підвищити точність вимірювання. На фіг. наведена блок-схема лічильника електричної енергії. Лічильник електричної енергії містить датчик 1 струму, датчик 2 напруги, блок 3 корекції похибки, блок 4 корекції фазового зсуву, перемножувач 5, ПНЧ 6, відліковий пристрій 7, блок 3 корекції похибки містить ємність 8, перший резистор 9, другий резистор 10, блок 4 корекції фазового зсуву містить резистор 11, ємність 12. Лічильник електричної енергії працює наступним чином. Сигнал з трансформатора 1 струму поступають на перший вхід перемножувача 5, а з датчика напруги 2 сигнал поступає спочатку на блок корекції 3 похибки, де здійснюється корекція вхідної напруги пропорційної напрузі мережі в залежності від частоти мережі. При підвищенні частоти напруга підвищується, при зменшенні частоти вона зменшується, це забезпечується за рахунок ємності 8, яка підключена паралельно резистору 9. При підвищенні частоти опір ємності зменшується і таким чином на резисторі 10 напруга підвищується і поступає на блок 4 корекції фазового зсуву, де здійснюється корекція фазового зсуву між каналом струму і напругу. Блок 4 корекції фазового зсуву при зміні частоти, змінює напругу на виході, але за рахунок того, що напруга змінюється на виході блока 3 корекції похибки в протилежному напрямку, це компенсує зміну напруги на другому вході перемножувача 5. З виходу перемножувача 5 напруга пропорційна вимірюваній потужності поступає на ПНЧ 6, де вона перетворюється в частоту пропорційну вимірюваній потужності, і далі на відліковий пристрій 7, де підраховується. Таким чином, уведення блоку 3 корекції похибки і блоку 4 корекції фазового зсуву дозволило підвищити точність вимірювання потужності при наявності постійної складової в колі струму і підвищити точність при зміні частоти мережі, яку вносять трансформатори струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
