Різцетримач

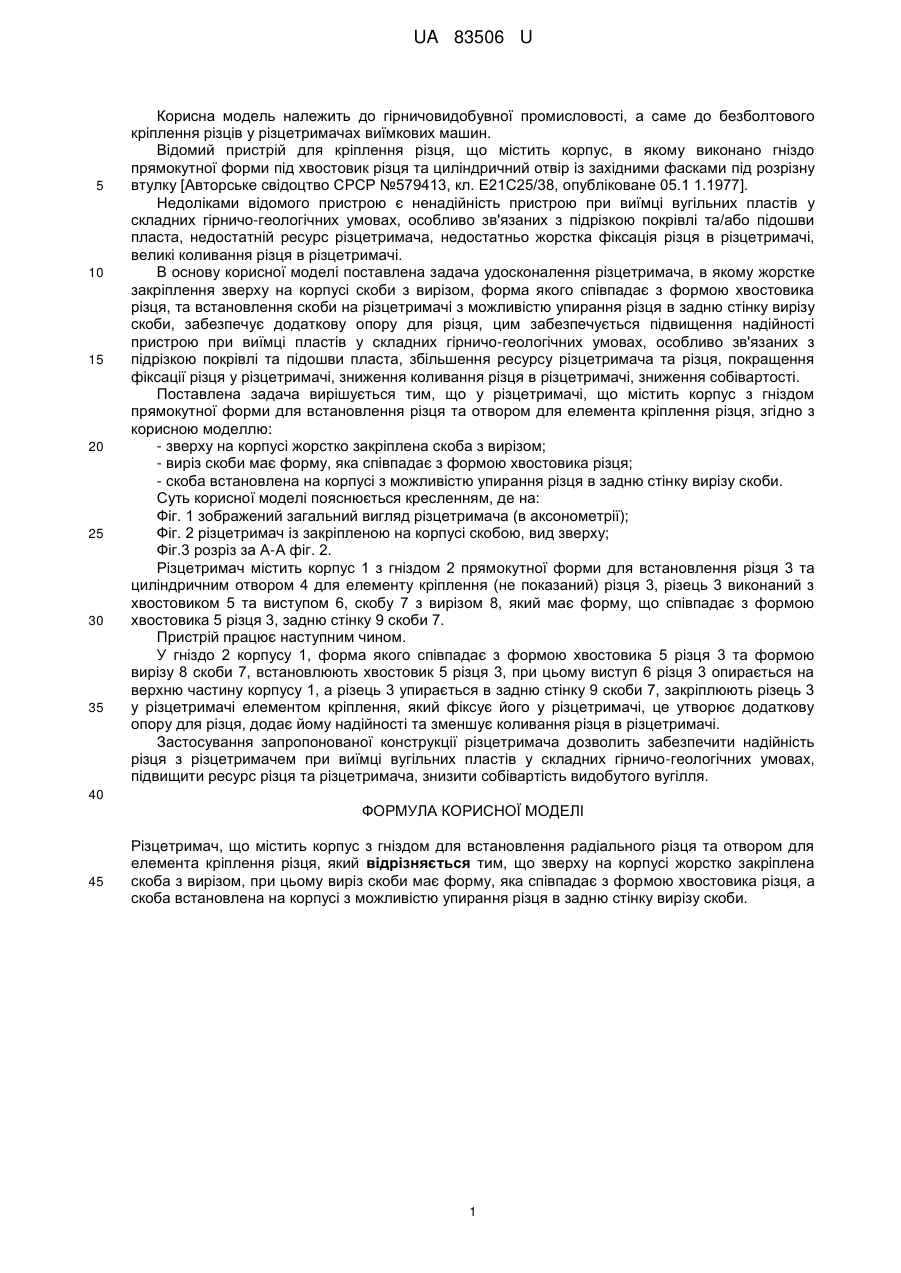

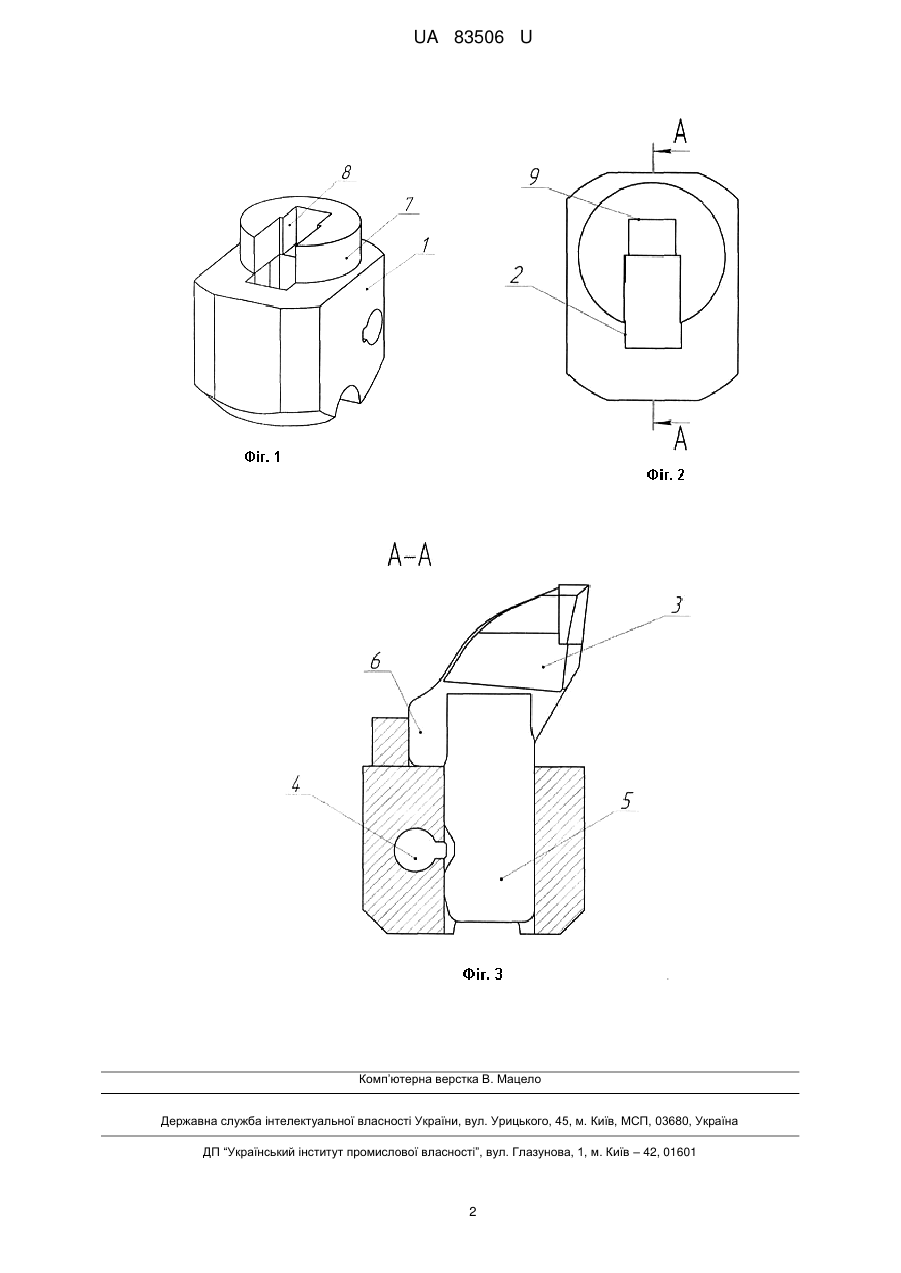

Реферат: UA 83506 U UA 83506 U 5 10 15 20 25 30 35 Корисна модель належить до гірничовидобувної промисловості, а саме до безболтового кріплення різців у різцетримачах виїмкових машин. Відомий пристрій для кріплення різця, що містить корпус, в якому виконано гніздо прямокутної форми під хвостовик різця та циліндричний отвір із західними фасками під розрізну втулку [Авторське свідоцтво СРСР №579413, кл. Е21С25/38, опубліковане 05.1 1.1977]. Недоліками відомого пристрою є ненадійність пристрою при виїмці вугільних пластів у складних гірничо-геологічних умовах, особливо зв'язаних з підрізкою покрівлі та/або підошви пласта, недостатній ресурс різцетримача, недостатньо жорстка фіксація різця в різцетримачі, великі коливання різця в різцетримачі. В основу корисної моделі поставлена задача удосконалення різцетримача, в якому жорстке закріплення зверху на корпусі скоби з вирізом, форма якого співпадає з формою хвостовика різця, та встановлення скоби на різцетримачі з можливістю упирання різця в задню стінку вирізу скоби, забезпечує додаткову опору для різця, цим забезпечується підвищення надійності пристрою при виїмці пластів у складних гірничо-геологічних умовах, особливо зв'язаних з підрізкою покрівлі та підошви пласта, збільшення ресурсу різцетримача та різця, покращення фіксації різця у різцетримачі, зниження коливання різця в різцетримачі, зниження собівартості. Поставлена задача вирішується тим, що у різцетримачі, що містить корпус з гніздом прямокутної форми для встановлення різця та отвором для елемента кріплення різця, згідно з корисною моделлю: - зверху на корпусі жорстко закріплена скоба з вирізом; - виріз скоби має форму, яка співпадає з формою хвостовика різця; - скоба встановлена на корпусі з можливістю упирання різця в задню стінку вирізу скоби. Суть корисної моделі пояснюється кресленням, де на: Фіг. 1 зображений загальний вигляд різцетримача (в аксонометрії); Фіг. 2 різцетримач із закріпленою на корпусі скобою, вид зверху; Фіг.3 розріз за А-А фіг. 2. Різцетримач містить корпус 1 з гніздом 2 прямокутної форми для встановлення різця 3 та циліндричним отвором 4 для елементу кріплення (не показаний) різця 3, різець 3 виконаний з хвостовиком 5 та виступом 6, скобу 7 з вирізом 8, який має форму, що співпадає з формою хвостовика 5 різця 3, задню стінку 9 скоби 7. Пристрій працює наступним чином. У гніздо 2 корпусу 1, форма якого співпадає з формою хвостовика 5 різця 3 та формою вирізу 8 скоби 7, встановлюють хвостовик 5 різця 3, при цьому виступ 6 різця 3 опирається на верхню частину корпусу 1, а різець 3 упирається в задню стінку 9 скоби 7, закріплюють різець 3 у різцетримачі елементом кріплення, який фіксує його у різцетримачі, це утворює додаткову опору для різця, додає йому надійності та зменшує коливання різця в різцетримачі. Застосування запропонованої конструкції різцетримача дозволить забезпечити надійність різця з різцетримачем при виїмці вугільних пластів у складних гірничо-геологічних умовах, підвищити ресурс різця та різцетримача, знизити собівартість видобутого вугілля. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Різцетримач, що містить корпус з гніздом для встановлення радіального різця та отвором для елемента кріплення різця, який відрізняється тим, що зверху на корпусі жорстко закріплена скоба з вирізом, при цьому виріз скоби має форму, яка співпадає з формою хвостовика різця, а скоба встановлена на корпусі з можливістю упирання різця в задню стінку вирізу скоби. 1 UA 83506 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
