Електромагнітний валковий сепаратор

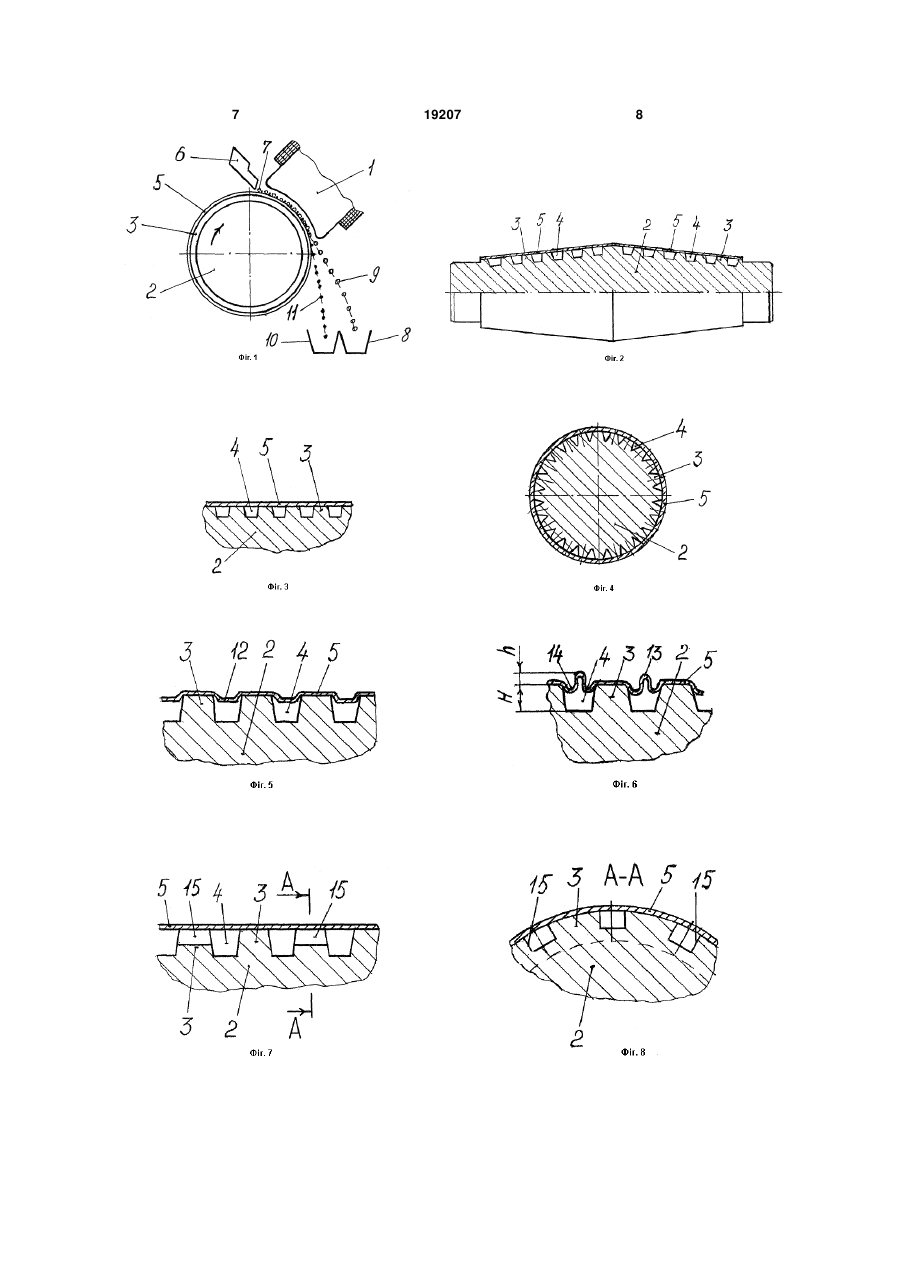

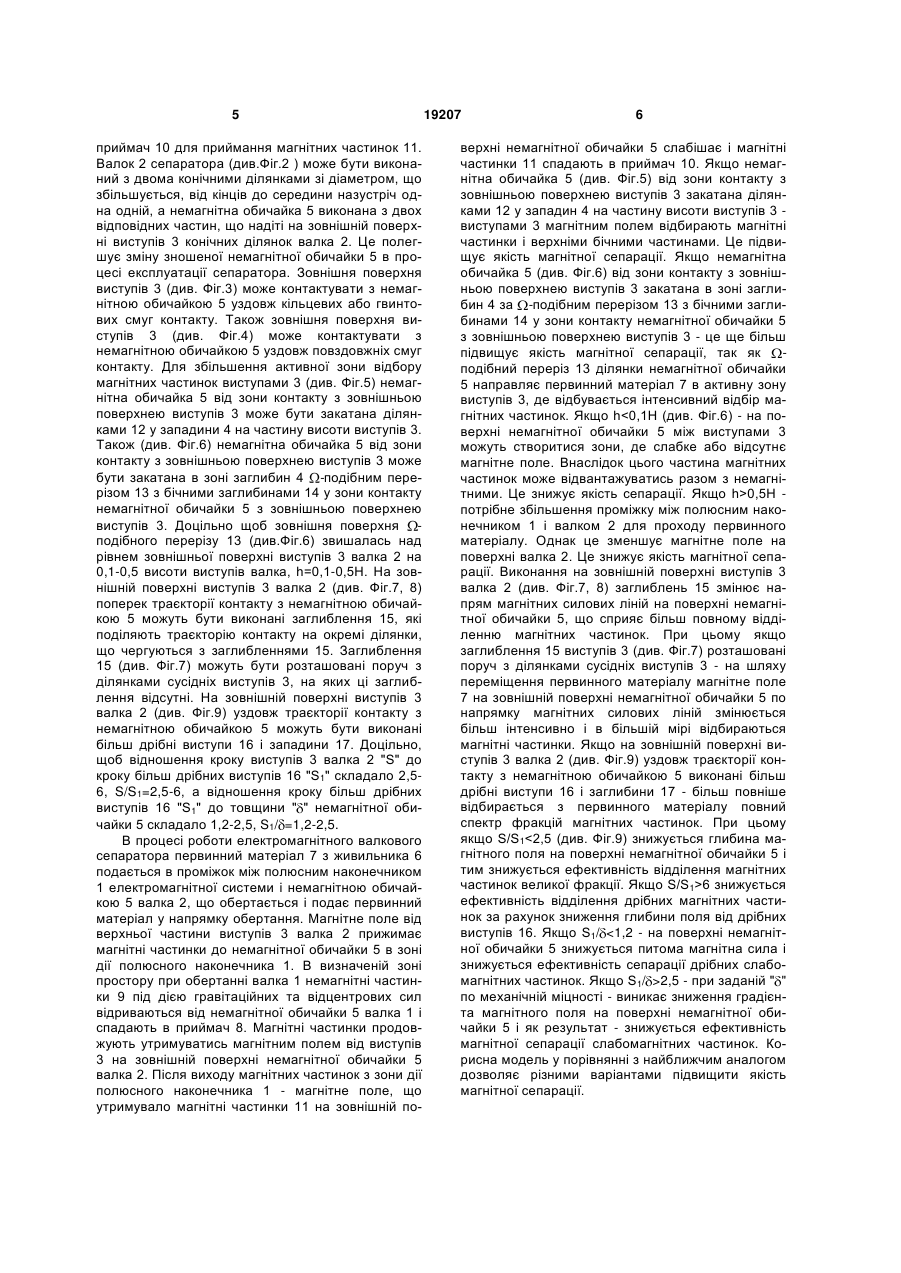

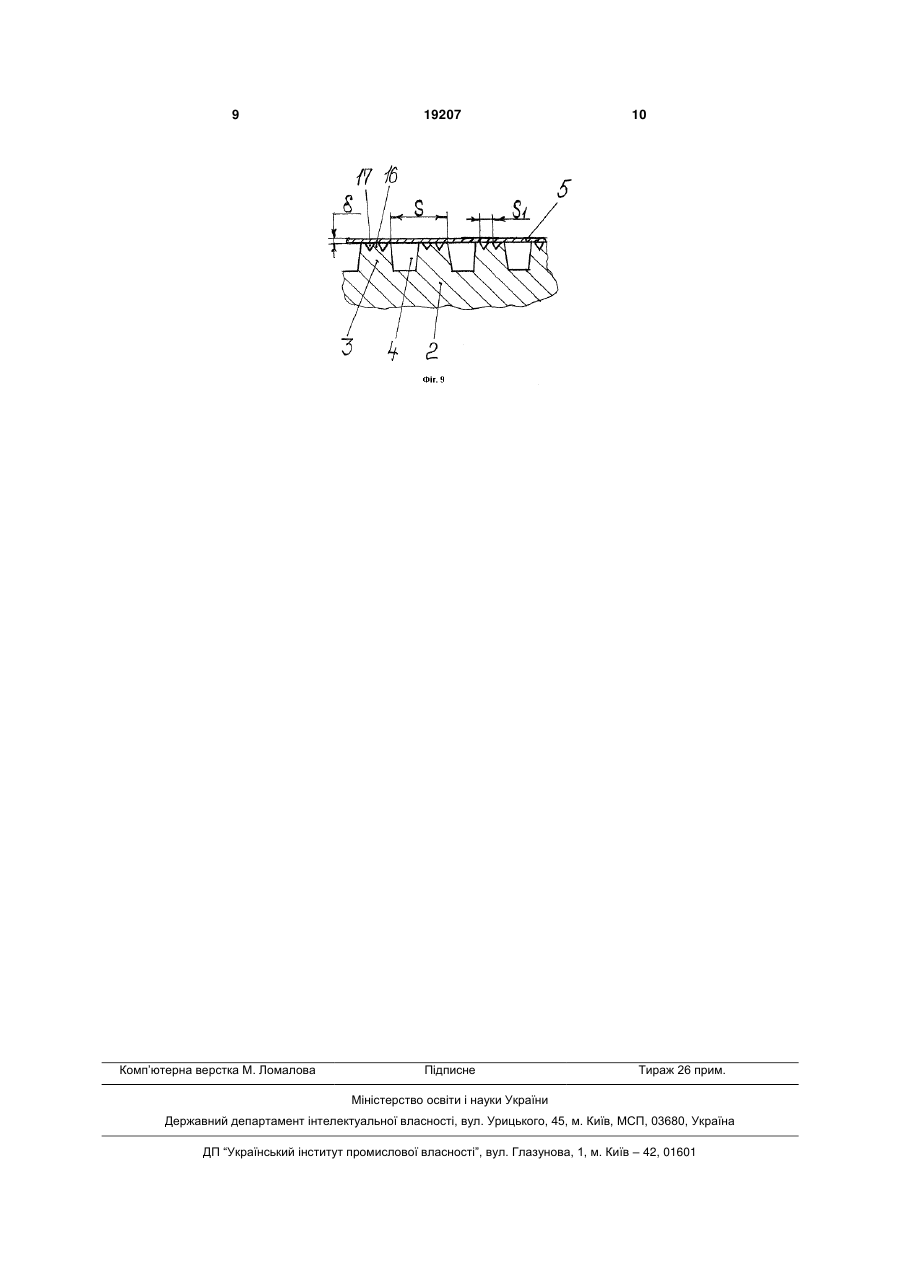

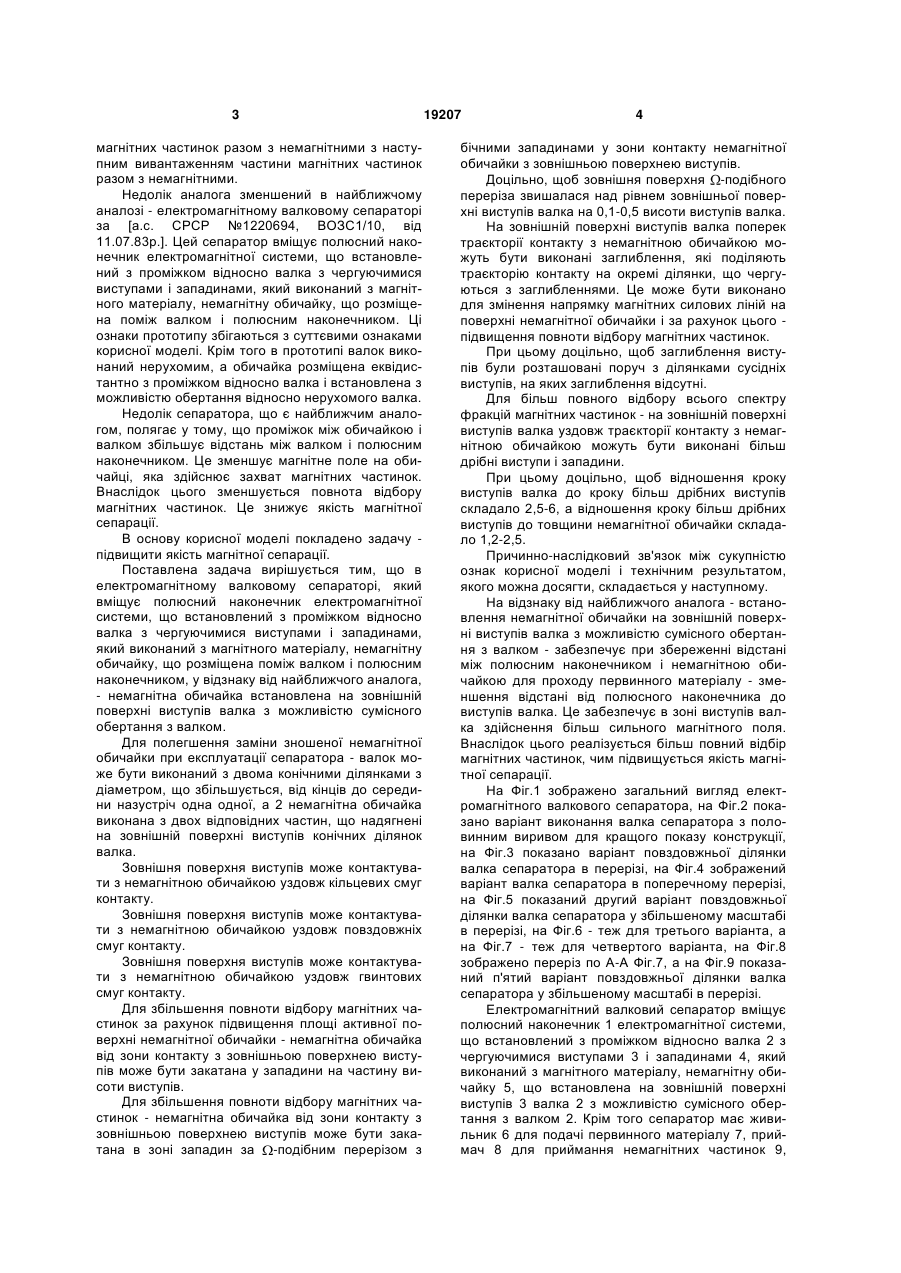

1. Електромагнітний валковий сепаратор, що містить полюсний наконечник електромагнітної системи, встановлений з проміжком відносно валка з позмінними виступами і заглибинами, який виконаний з магнітного матеріалу, немагнітну обичайку, що розміщена між валком і полюсним наконечником, який відрізняється тим, що немагнітна обичайка встановлена на зовнішній поверхні виступів валка з можливістю сумісного обертання з валком. 2. Сепаратор за п.1, який відрізняється тим, що валок виконаний з двома конічними ділянками з діаметром, що збільшується від кінців до середини назустріч одна одній, а немагнітна обичайка виконана з двох відповідних частин, що надягнені на зовнішні поверхні виступів конічних ділянок валка. 3. Сепаратор за п.1, який відрізняється тим, що зовнішня поверхня виступів контактує з немагнітною обичайкою уздовж кільцевих смуг контакту. 4. Сепаратор за п.1, який відрізняється тим, що зовнішня поверхня виступів контактує з немагнітною обичайкою уздовж повздовжніх смуг контакту. 5. Сепаратор за п.1, який відрізняється тим, що зовнішня поверхня виступів контактує з немагнітною обичайкою уздовж гвинтових смуг контакту. U 2 (11) 1 3 магнітних частинок разом з немагнітними з наступним вивантаженням частини магнітних частинок разом з немагнітними. Недолік аналога зменшений в найближчому аналозі - електромагнітному валковому сепараторі за [а.с. СРСР №1220694, ВОЗС1/10, від 11.07.83p.]. Цей сепаратор вміщує полюсний наконечник електромагнітної системи, що встановлений з проміжком відносно валка з чергуючимися виступами і западинами, який виконаний з магнітного матеріалу, немагнітну обичайку, що розміщена поміж валком і полюсним наконечником. Ці ознаки прототипу збігаються з суттєвими ознаками корисної моделі. Крім того в прототипі валок виконаний нерухомим, а обичайка розміщена еквідистантно з проміжком відносно валка і встановлена з можливістю обертання відносно нерухомого валка. Недолік сепаратора, що є найближчим аналогом, полягає у тому, що проміжок між обичайкою і валком збільшує відстань між валком і полюсним наконечником. Це зменшує магнітне поле на обичайці, яка здійснює захват магнітних частинок. Внаслідок цього зменшується повнота відбору магнітних частинок. Це знижує якість магнітної сепарації. В основу корисної моделі покладено задачу підвищити якість магнітної сепарації. Поставлена задача вирішується тим, що в електромагнітному валковому сепараторі, який вміщує полюсний наконечник електромагнітної системи, що встановлений з проміжком відносно валка з чергуючимися виступами і западинами, який виконаний з магнітного матеріалу, немагнітну обичайку, що розміщена поміж валком і полюсним наконечником, у відзнаку від найближчого аналога, - немагнітна обичайка встановлена на зовнішній поверхні виступів валка з можливістю сумісного обертання з валком. Для полегшення заміни зношеної немагнітної обичайки при експлуатації сепаратора - валок може бути виконаний з двома конічними ділянками з діаметром, що збільшується, від кінців до середини назустріч одна одної, а 2 немагнітна обичайка виконана з двох відповідних частин, що надягнені на зовнішній поверхні виступів конічних ділянок валка. Зовнішня поверхня виступів може контактувати з немагнітною обичайкою уздовж кільцевих смуг контакту. Зовнішня поверхня виступів може контактувати з немагнітною обичайкою уздовж повздовжніх смуг контакту. Зовнішня поверхня виступів може контактувати з немагнітною обичайкою уздовж гвинтових смуг контакту. Для збільшення повноти відбору магнітних частинок за рахунок підвищення площі активної поверхні немагнітної обичайки - немагнітна обичайка від зони контакту з зовнішньою поверхнею виступів може бути закатана у западини на частину висоти виступів. Для збільшення повноти відбору магнітних частинок - немагнітна обичайка від зони контакту з зовнішньою поверхнею виступів може бути закатана в зоні западин за -подібним перерізом з 19207 4 бічними западинами у зони контакту немагнітної обичайки з зовнішньою поверхнею виступів. Доцільно, щоб зовнішня поверхня -подібного переріза звишалася над рівнем зовнішньої поверхні виступів валка на 0,1-0,5 висоти виступів валка. На зовнішній поверхні виступів валка поперек траєкторії контакту з немагнітною обичайкою можуть бути виконані заглиблення, які поділяють траєкторію контакту на окремі ділянки, що чергуються з заглибленнями. Це може бути виконано для змінення напрямку магнітних силових ліній на поверхні немагнітної обичайки і за рахунок цього підвищення повноти відбору магнітних частинок. При цьому доцільно, щоб заглиблення виступів були розташовані поруч з ділянками сусідніх виступів, на яких заглиблення відсутні. Для більш повного відбору всього спектру фракцій магнітних частинок - на зовнішній поверхні виступів валка уздовж траєкторії контакту з немагнітною обичайкою можуть бути виконані більш дрібні виступи і западини. При цьому доцільно, щоб відношення кроку виступів валка до кроку більш дрібних виступів складало 2,5-6, а відношення кроку більш дрібних виступів до товщини немагнітної обичайки складало 1,2-2,5. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. На відзнаку від найближчого аналога - встановлення немагнітної обичайки на зовнішній поверхні виступів валка з можливістю сумісного обертання з валком - забезпечує при збереженні відстані між полюсним наконечником і немагнітною обичайкою для проходу первинного матеріалу - зменшення відстані від полюсного наконечника до виступів валка. Це забезпечує в зоні виступів валка здійснення більш сильного магнітного поля. Внаслідок цього реалізується більш повний відбір магнітних частинок, чим підвищується якість магнітної сепарації. На Фіг.1 зображено загальний вигляд електромагнітного валкового сепаратора, на Фіг.2 показано варіант виконання валка сепаратора з половинним виривом для кращого показу конструкції, на Фіг.3 показано варіант повздовжньої ділянки валка сепаратора в перерізі, на Фіг.4 зображений варіант валка сепаратора в поперечному перерізі, на Фіг.5 показаний другий варіант повздовжньої ділянки валка сепаратора у збільшеному масштабі в перерізі, на Фіг.6 - теж для третього варіанта, а на Фіг.7 - теж для четвертого варіанта, на Фіг.8 зображено переріз по А-А Фіг.7, а на Фіг.9 показаний п'ятий варіант повздовжньої ділянки валка сепаратора у збільшеному масштабі в перерізі. Електромагнітний валковий сепаратор вміщує полюсний наконечник 1 електромагнітної системи, що встановлений з проміжком відносно валка 2 з чергуючимися виступами 3 і западинами 4, який виконаний з магнітного матеріалу, немагнітну обичайку 5, що встановлена на зовнішній поверхні виступів 3 валка 2 з можливістю сумісного обертання з валком 2. Крім того сепаратор має живильник 6 для подачі первинного матеріалу 7, приймач 8 для приймання немагнітних частинок 9, 5 приймач 10 для приймання магнітних частинок 11. Валок 2 сепаратора (див.Фіг.2 ) може бути виконаний з двома конічними ділянками зі діаметром, що збільшується, від кінців до середини назустріч одна одній, а немагнітна обичайка 5 виконана з двох відповідних частин, що надіті на зовнішній поверхні виступів 3 конічних ділянок валка 2. Це полегшує зміну зношеної немагнітної обичайки 5 в процесі експлуатації сепаратора. Зовнішня поверхня виступів 3 (див. Фіг.3) може контактувати з немагнітною обичайкою 5 уздовж кільцевих або гвинтових смуг контакту. Також зовнішня поверхня виступів 3 (див. Фіг.4) може контактувати з немагнітною обичайкою 5 уздовж повздовжніх смуг контакту. Для збільшення активної зони відбору магнітних частинок виступами 3 (див. Фіг.5) немагнітна обичайка 5 від зони контакту з зовнішньою поверхнею виступів 3 може бути закатана ділянками 12 у западини 4 на частину висоти виступів 3. Також (див. Фіг.6) немагнітна обичайка 5 від зони контакту з зовнішньою поверхнею виступів 3 може бути закатана в зоні заглибин 4 -подібним перерізом 13 з бічними заглибинами 14 у зони контакту немагнітної обичайки 5 з зовнішньою поверхнею виступів 3. Доцільно щоб зовнішня поверхня подібного перерізу 13 (див.Фіг.6) звишалась над рівнем зовнішньої поверхні виступів 3 валка 2 на 0,1-0,5 висоти виступів валка, h=0,1-0,5Н. На зовнішній поверхні виступів 3 валка 2 (див. Фіг.7, 8) поперек траєкторії контакту з немагнітною обичайкою 5 можуть бути виконані заглиблення 15, які поділяють траєкторію контакту на окремі ділянки, що чергуються з заглибленнями 15. Заглиблення 15 (див. Фіг.7) можуть бути розташовані поруч з ділянками сусідніх виступів 3, на яких ці заглиблення відсутні. На зовнішній поверхні виступів 3 валка 2 (див. Фіг.9) уздовж траєкторії контакту з немагнітною обичайкою 5 можуть бути виконані більш дрібні виступи 16 і западини 17. Доцільно, щоб відношення кроку виступів 3 валка 2 "S" до кроку більш дрібних виступів 16 "S1" складало 2,56, S/S1=2,5-6, а відношення кроку більш дрібних виступів 16 "S1" до товщини " " немагнітної обичайки 5 складало 1,2-2,5, S1/ =1,2-2,5. В процесі роботи електромагнітного валкового сепаратора первинний матеріал 7 з живильника 6 подається в проміжок між полюсним наконечником 1 електромагнітної системи і немагнітною обичайкою 5 валка 2, що обертається і подає первинний матеріал у напрямку обертання. Магнітне поле від верхньої частини виступів 3 валка 2 прижимає магнітні частинки до немагнітної обичайки 5 в зоні дії полюсного наконечника 1. В визначеній зоні простору при обертанні валка 1 немагнітні частинки 9 під дією гравітаційних та відцентрових сил відриваються від немагнітної обичайки 5 валка 1 і спадають в приймач 8. Магнітні частинки продовжують утримуватись магнітним полем від виступів 3 на зовнішній поверхні немагнітної обичайки 5 валка 2. Після виходу магнітних частинок з зони дії полюсного наконечника 1 - магнітне поле, що утримувало магнітні частинки 11 на зовнішній по 19207 6 верхні немагнітної обичайки 5 слабішає і магнітні частинки 11 спадають в приймач 10. Якщо немагнітна обичайка 5 (див. Фіг.5) від зони контакту з зовнішньою поверхнею виступів 3 закатана ділянками 12 у западин 4 на частину висоти виступів 3 виступами 3 магнітним полем відбирають магнітні частинки і верхніми бічними частинами. Це підвищує якість магнітної сепарації. Якщо немагнітна обичайка 5 (див. Фіг.6) від зони контакту з зовнішньою поверхнею виступів 3 закатана в зоні заглибин 4 за -подібним перерізом 13 з бічними заглибинами 14 у зони контакту немагнітної обичайки 5 з зовнішньою поверхнею виступів 3 - це ще більш підвищує якість магнітної сепарації, так як подібний переріз 13 ділянки немагнітної обичайки 5 направляє первинний матеріал 7 в активну зону виступів 3, де відбувається інтенсивний відбір магнітних частинок. Якщо h0,5Н потрібне збільшення проміжку між полюсним наконечником 1 і валком 2 для проходу первинного матеріалу. Однак це зменшує магнітне поле на поверхні валка 2. Це знижує якість магнітної сепарації. Виконання на зовнішній поверхні виступів 3 валка 2 (див. Фіг.7, 8) заглиблень 15 змінює напрям магнітних силових ліній на поверхні немагнітної обичайки 5, що сприяє більш повному відділенню магнітних частинок. При цьому якщо заглиблення 15 виступів 3 (див. Фіг.7) розташовані поруч з ділянками сусідніх виступів 3 - на шляху переміщення первинного матеріалу магнітне поле 7 на зовнішній поверхні немагнітної обичайки 5 по напрямку магнітних силових ліній змінюється більш інтенсивно і в більшій мірі відбираються магнітні частинки. Якщо на зовнішній поверхні виступів 3 валка 2 (див. Фіг.9) уздовж траєкторії контакту з немагнітною обичайкою 5 виконані більш дрібні виступи 16 і заглибини 17 - більш повніше відбирається з первинного матеріалу повний спектр фракцій магнітних частинок. При цьому якщо S/S16 знижується ефективність відділення дрібних магнітних частинок за рахунок зниження глибини поля від дрібних виступів 16. Якщо S1/ 2,5 - при заданій " " по механічній міцності - виникає зниження градієнта магнітного поля на поверхні немагнітної обичайки 5 і як результат - знижується ефективність магнітної сепарації слабомагнітних частинок. Корисна модель у порівнянні з найближчим аналогом дозволяє різними варіантами підвищити якість магнітної сепарації. 7 19207 8 9 Комп’ютерна верстка М. Ломалова 19207 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
