Пристрій для різання струменем рідини надвисокого тиску
Формула / Реферат
Изобретение относится к области резки твердых металлических и неметаллических материалов струей жидкости сверхвысокого давления.
Известно устройство для резки струей жидкости с абразивом, в котором абразивный материал подается в смесительную камеру по каналам, оси которых смещены от оси смесительной камеры и параллельны стенке смесительной камеры [1].
Недостатком данного устройства является то, что под действием эжекции, создаваемой струей жидкости, абразивный материал попадает в смесительную камеру, имея прямолинейное движение, как и в традиционных устройствах гидроструйной резки, имеющих небольшую скорость резания.
Целью изобретения является повышение скорости резания.
Данная цель достигается тем, что каналы, по которым в смесительную камеру подаются абразивные частицы, располагаются по касательной к внутренним стенкам смесительной камеры в результате чего движение абразивных частиц происходит по винтовой линии, что повышает скорость резания.

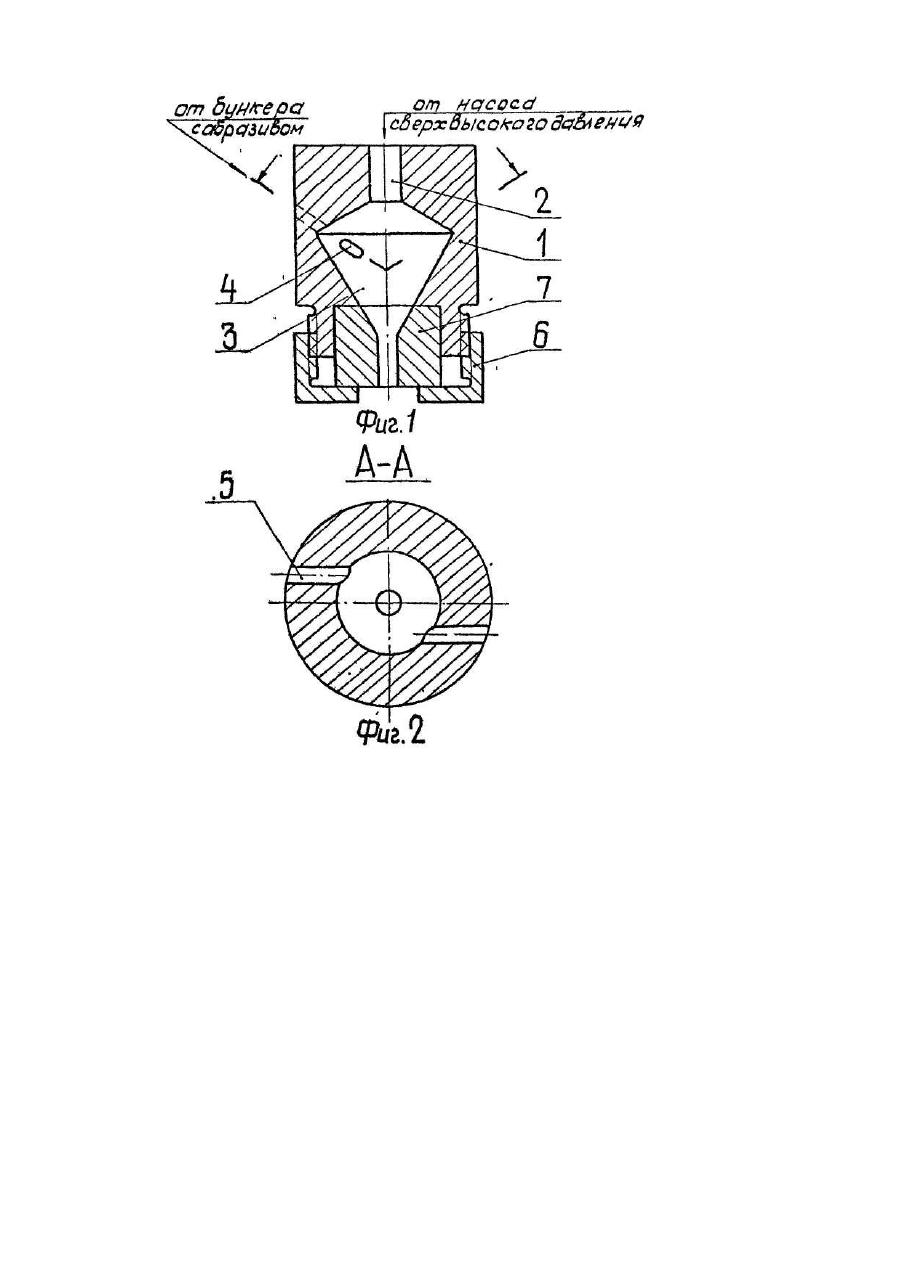

На фиг. 1 показано продольное сечение устройства; на фиг, 2 - сечение А-А на фиг. 1.
Устройство состоит из корпуса 1, имеющего осевой канал 2 и смесительную камеру 3, в которой выполнены окна 4, являющиеся обрезом каналов 5. В корпусе 1 с помощью гайки 6 закреплено сопло 7, отверстие 8 которого является продолжением смесительной камеры 3.
Сопоставительный анализ показал, что заявляемое устройство отличается наличием нового признака, а именно: каналы, по которым в смесительную камеру подаются абразивные частицы, располагаются по касательной к внутренним стенкам смесительной камеры.
Сравнение заявляемого решения с другими техническими решениями показывает, что применение устройства позволяет повысить производительность гидрорежущих установок за счет усиления режущих свойств струи.
Устройство работает следующим образом.
Жидкость сверхвысокого давления через осевой канал 2 корпуса 1 попадает в смесительную камеру 3, в которую по каналам 5. выполненным по касательной к поверхности камеры 3, через окна 4 поступают абразивные частицы из бункера (на чертежах не показано).
Струя жидкости, смешавшись с абразивом, через сопло 7 попадает на разрезаемое изделие (на чертежах не показано) и выполняет заданную работу, благодаря вышеуказанному расположению каналов в струе жидкости происходит закручивание частиц абразива в результате чего повышается их кинетическая энергия, что позволяет усилить режущие свойства струи, и повысить производительность гидрорежущих установок.
Текст
Изобретение относится к области резки твердых металлических и неметаллических материалов струей жидкости сверхвысокого давления. Известно устройство для резки струей жидкости с абразивом, в котором абразивный материал подается в смесительную камеру по каналам, оси которых смещены от оси смесительной камеры и параллельны стенке смесительной камеры [1]. Недостатком данного устройства является то, что под действием эжекции, создаваемой струей жидкости, абразивный материал попадает в смесительную камеру, имея прямолинейное движение, как и в традиционных устройствах гидроструйной резки, имеющих небольшую скорость резания. Целью изобретения является повышение скорости резания. Данная цель достигается тем, что каналы, по которым в смесительную камеру подаются абразивные частицы, располагаются по касательной к внутренним стенкам смесительной камеры в результате чего движение абразивных частиц происходит по винтовой линии, что повышает скорость резания. На фиг. 1 показано продольное сечение устройства; на фиг, 2 - сечение А-А на фиг. 1. Устройство состоит из корпуса 1, имеющего осевой канал 2 и смесительную камеру 3, в которой выполнены окна 4, являющиеся обрезом каналов 5. В корпусе 1 с помощью гайки 6 закреплено сопло 7, отверстие 8 которого является продолжением смесительной камеры 3. Сопоставительный анализ показал, что заявляемое устройство отличается наличием нового признака, а именно: каналы, по которым в смесительную камеру подаются абразивные частицы, располагаются по касательной к внутренним стенкам смесительной камеры. Сравнение заявляемого решения с другими техническими решениями показывает, что применение устройства позволяет повысить производительность гидрорежущи х установок за счет усиления режущих свойств стр уи. Устройство работает следующим образом. Жидкость сверхвысокого давления через осевой канал 2 корпуса 1 попадает в смесительную камеру 3, в которую по каналам 5. выполненным по касательной к поверхности камеры 3, через окна 4 поступают абразивные частицы из бункера (на чертежах не показано). Струя жидкости, смешавшись с абразивом, через сопло 7 попадает на разрезаемое изделие (на чертежах не показано) и выполняет заданную работу, благодаря вышеуказанному расположению каналов в струе жидкости происходит закручивание частиц абразива в результате чего повышается их кинетическая энергия, что позволяет усилить режущие свойства стр уи, и повысить производительность гидрорежущих установок.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cutting by liquid jet of ultrahigh pressure
Автори англійськоюKnyzhnyk Volodymyr Yukhymovych
Назва патенту російськоюУстройство для резки струей жидкости сверхвысокого давления
Автори російськоюКнижник Владимир Ефимович
МПК / Мітки
МПК: B26F 3/00
Мітки: пристрій, рідини, різання, струменем, надвисокого, тиску
