Пристрій для гідроструминного різання листових матеріалів

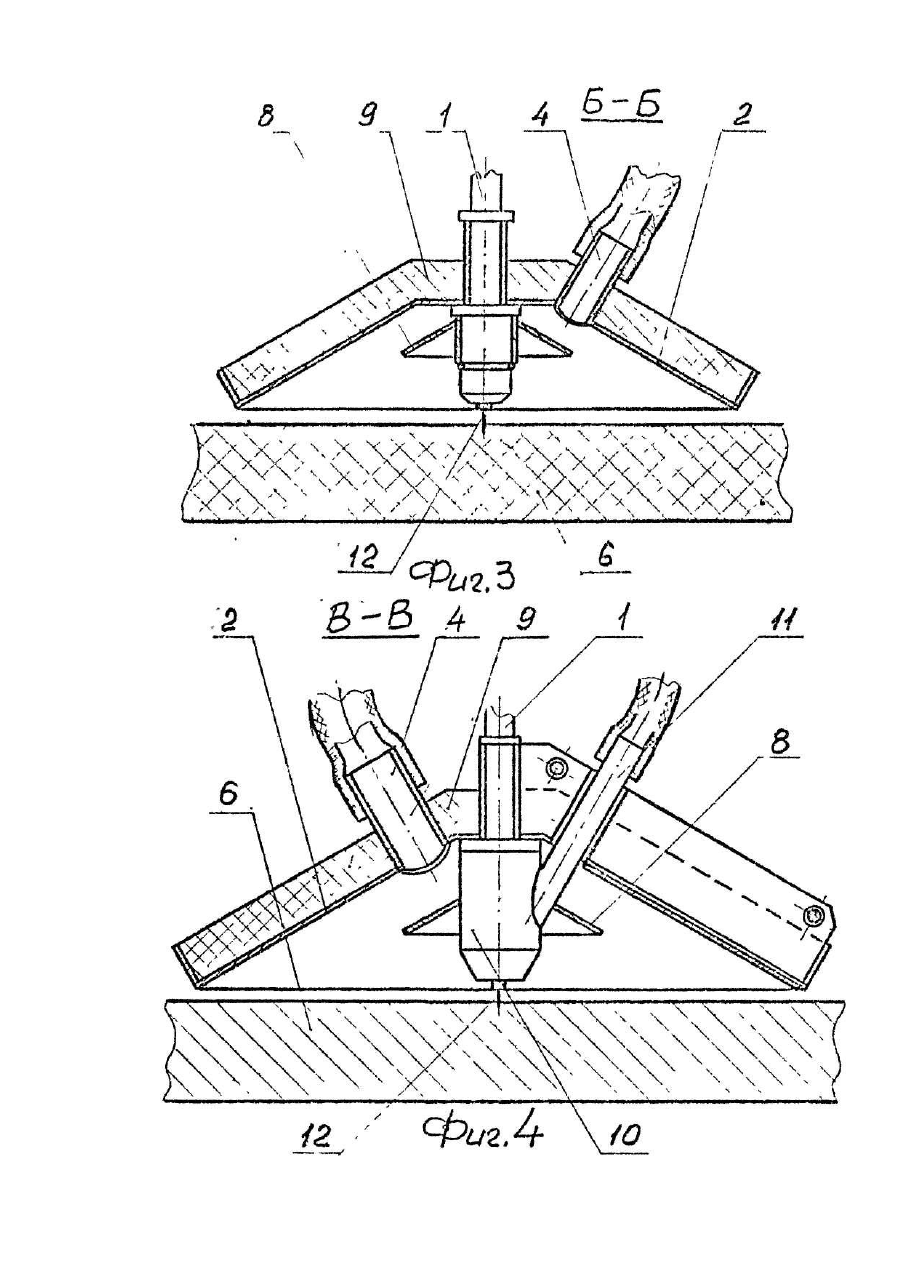

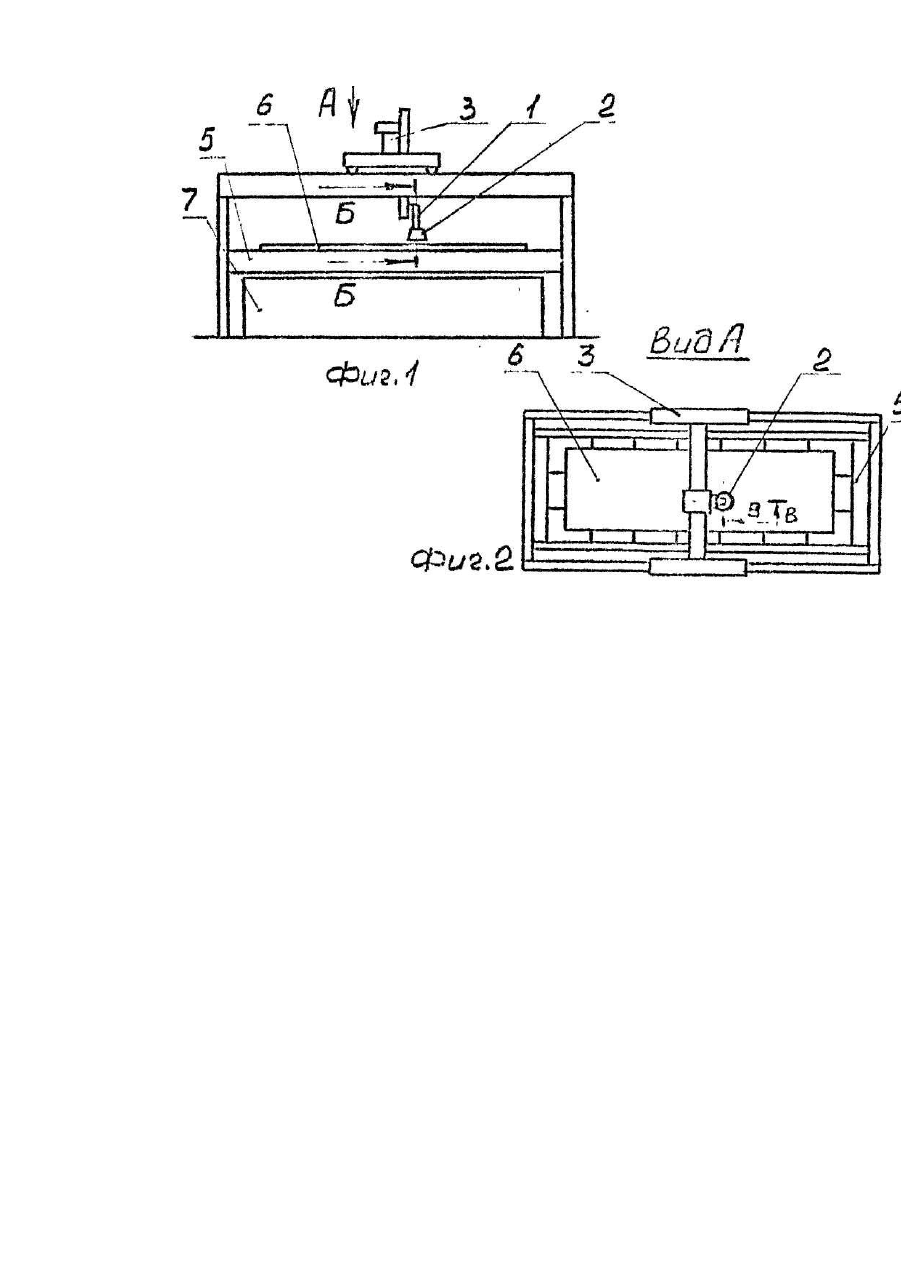

Изобретение относится к обработке материалов гидроструйным резанием и может быть использовано в машиностроении и других отраслях промышленности. Известно устройство для гидроструйной резки листовых материалов, содержащее гидрорезак с защитным кожухом и механизм перемещения гидрорезака [1]. Недостатком устройства является то, что в нем не исключен выход водяного тумана из-под защитного кожуха, поскольку не предусмотрен механизм отсоса тумана из зоны резания, а также средства снижения уровня шума в зоне резания. Наиболее близким по технической сущности и достигаемому результату является устройство для гидроструйной резки листового материала, содержащее гидрорезак с защитным кожухом, механизм перемещения гидрорезака и механизм отсоса водяного тумана с патрубком [2]. Недостатком известного устройства являются неудовле творительные условия обслуживания из-за возможности выхода водяного тумана в окружающую атмосферу и высокого уровня шума. Цель изобретения - улучшение условий обслуживания устройства. Поставленная цель достигается тем, что в устройстве для гидроструйной резки листового материала, содержащем гидрорезак с защитным кожухом, механизм перемещения резака и механизм отсоса водяного тумана с патрубком, гидрорезак снабжен конусным отражателем, расположенным под защитным кожухом, а патрубок механизма отсоса водяного тумана закреплен на защитном кожухе, при этом на наружной поверхности защитного кожуха нанесен слой звукоизолирующего материала. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен общий вид устройства для гидроструйной резки; на фиг. 2 - вид А на фиг. 1: на фи г. 3 - разрез Б-Б на фиг 1; на фиг. 4 - разрез В-В на фиг. 2 {вариант исполнения). Устройство для гидроструйной резки содержит гидрорезак 1 с защитным кожухом 2, средство 3 перемещения резака 1, механизм отсоса (на чертеже не показан) водяного тумана с патрубком 4, стол 5 для раскраиваемого листа 6 и стр уеприемник 7. На гидрорезаке 1 закреплен конусный отражатель 8. На наружной поверхности защитного кожуха 2 нанесен слой звукоизолирующего материала 9. В случае струйной гидроабразивной резки гидрорезак 1 снабжен смесительной камерой 10 с патрубком 11 подачи абразива. Из гидрорезака 1 истекает рабочая струя. Устройство работает следующим образом. На стол 5 укладывается предназначенный для порезки лист 6. Раскрой листа 6 производится высокоэнергетической рабочей струей 12 при перемещениях гидрорезака 1 средством 3. В случае струйной гидроабразивной резки через патрубок 11 в смесительную камеру подается абразивный песок, смешиваемый с водой струи 12 и повышающий ее режущую способность. В начале резания (и при выполнении глухи х отверстий) рабочая струя 12 постепенно врезается в толщу листа 6. При этом весь объем воды ( и абразивного песка) отражается разрезаемым материалом 6, превращаясь в брызги. Защитный кожух 2 препятствует разлетанию брызг в окружающую атмосферу, отражая брызги, которые после многократных соударений с листом 6 и кожухом 2 теряют свою энергию и спокойным потоком стекают в струеприемник 7. Туман, образующийся при многократном отражении брызг и состоящий из мелких капель воды и осколков абразива, удаляется из-под кожуха 2 механизмом отсоса через патрубок 4. Конусный отражатель 8 препятствует прямому проникновению брызг воды и песчинок абразива отраженной струи в патрубок 4, предохраняя последний от засорения и разрушения, а гидрорезак 1 - от боковых вибраций, которые могли бы нарушить точность перемещения резака 1 по линии реза, т.е. снизить точность резания. Высокоэнергетическая рабочая струя 12 является интенсивным источником шума, уровень которого превышает допустимую санитарными нормами величину. Звукоизолирующий материал 9, нанесенный на наружную поверхность защитного кожуха 2, значительно снижает уровень шума в зоне входа струи 12 в материал листа 6. Использование заявляемого изобретения снизит влияние вредных воздействий на обслуживающий персонал и повысит экологическую чистоту устройства.
