Конденсаційний опалювальний прилад

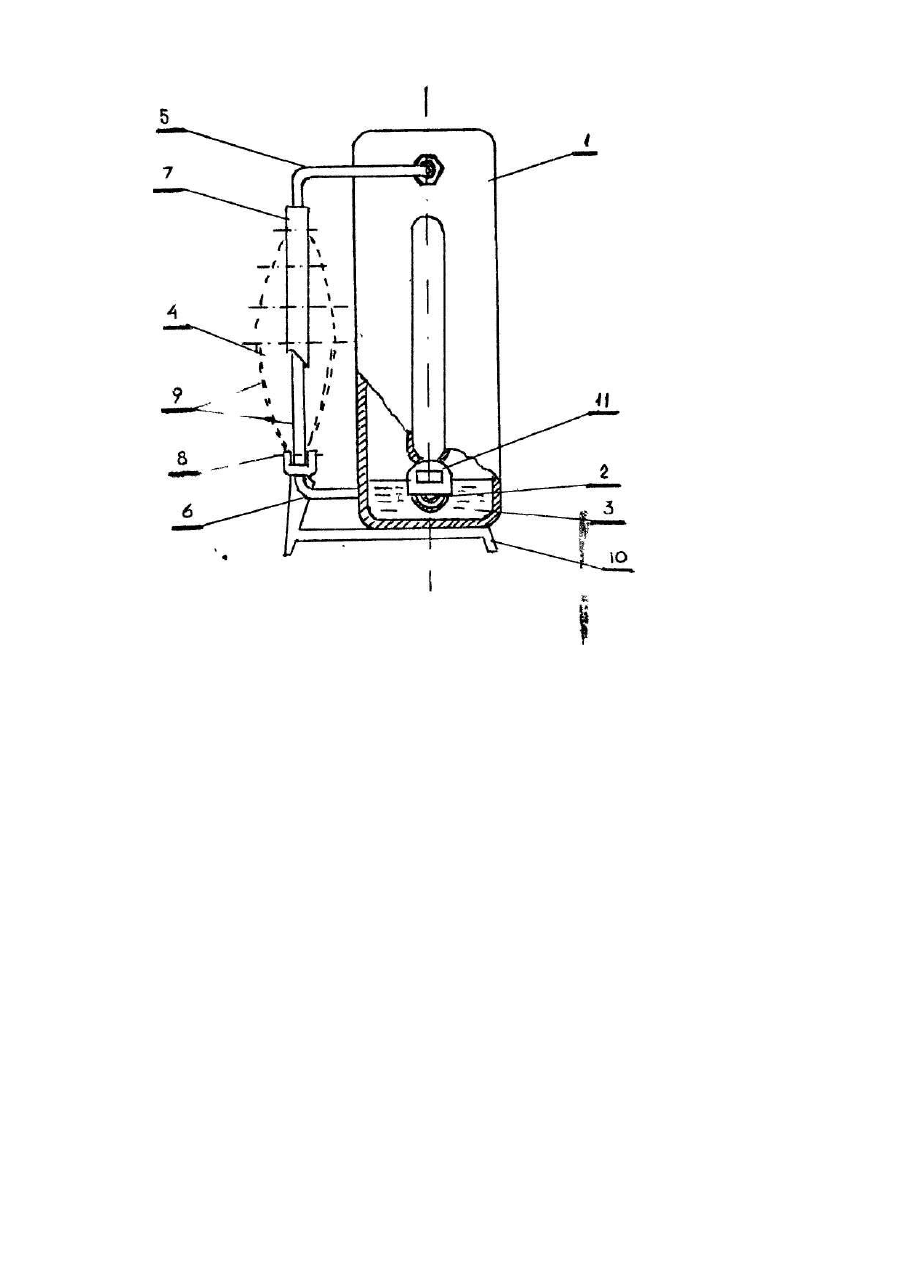

Изобретение относится к системам отопления и может быть использовано для местного периодического подогрева промышленных, общественных, жилых помещений, в т.ч. передвижных. Известен электрорадиатор состоящий из закрытой емкости, выполненной из частично заполненных специальной жидкостью труб узла вакуумирования и нагревательного элемента, заключенного внутри труб и предохранительного устройства [2]. Данное отопительное устройство из-за необходимости его вакуумирования сложно при изготовлении и ненадежно в эксплуатации. В основу изобретения поставлена задача, заменив в конденсационном отопительном устройстве узел вакуумирования, достичь более высокой надежности и долговечности при упрощении конструкции. Поставленная задача решается тем, что конденсационный отопительный прибор, содержащий герметичную емкость, частично заполненную теплоносителем, и установленный в нем нагревательный элемент, отличающийся тем, что к верхней и нижней частям емкости подсоединена камера с эластичными стенками, а нагревательный элемент снабжен тепловым реле. Отсутствие в предлагаемом устройстве вакуумированной емкости с вводами для нагревательного элемента упрощает конструкцию устройства и повышает долговечность его работы. Надежность не вакуумированных устройств, подвергающихся частым нагреваниям и охлаждениям, значительно выше вакуумированных и проще при изготовлении. Использование в устройстве камеры с эластичными стенками обеспечивает устройству надежность и долговечность при эксплуатации. Такая конструкция устройства более устойчива к изменению температур при его включении и выключении. Изобретение иллюстрировано чертежом, где изображен общий вид устройства. Устройство состоит из герметической емкости 1, внутри которой расположен нагревательный элемент покрытый жидкостью 3. К емкости 1 присоединена камера 4 с помощью патрубков 5 и 6 соединяющих полости емкости 1 и камеры 4. Камера 4 состоит из рамки 7, к которой с помощью скоб 8 прикреплены эластичные боковины 9. Камера может быть выполнена полностью с эластичными стенками без рамки. Патрубки 5 и 6 прикреплены к рамке 7. Устройство снабжено опорами 10 и тепловым реле 11. Устройством пользуются следующим образом. В емкость 1 устройства заливается жидкость 3, например вода, таким образом, чтобы она закрывала нагревательный элемент 2 и устройство включается в электрическую сеть. Жидкость в емкости 1 начинает быстро испаряться и ее пары достигают верхней части-емкости 1, где, отдавая тепло стенкам емкости, а затем окружающей среде, конденсируются и стекают в нижнюю часть емкости, где снова под действием тепла нагревательного элемента 2 испаряется. В случае, когда по каким-либо причинам вся жидкость превратится в пар, то камера 4 с эластичными стенками примет весь объем пара, а нагревательный элемент, получив сигнал от теплового реле 11 отключится. При конденсации пара в камере 4 жидкость стечет по патрубку вниз емкости, сработает тепловое реле и работа устройства возобновится. Предлагаемое отопительное устройство простое по конструкции, надежно в эксплуатации и обладает низкой тепловой инерционностью. При его включении после 10-20 секунд оно начинает отдавать тепло в окружающую среду.
