Пристрій для запечатування упаковок з біологічним матеріалом

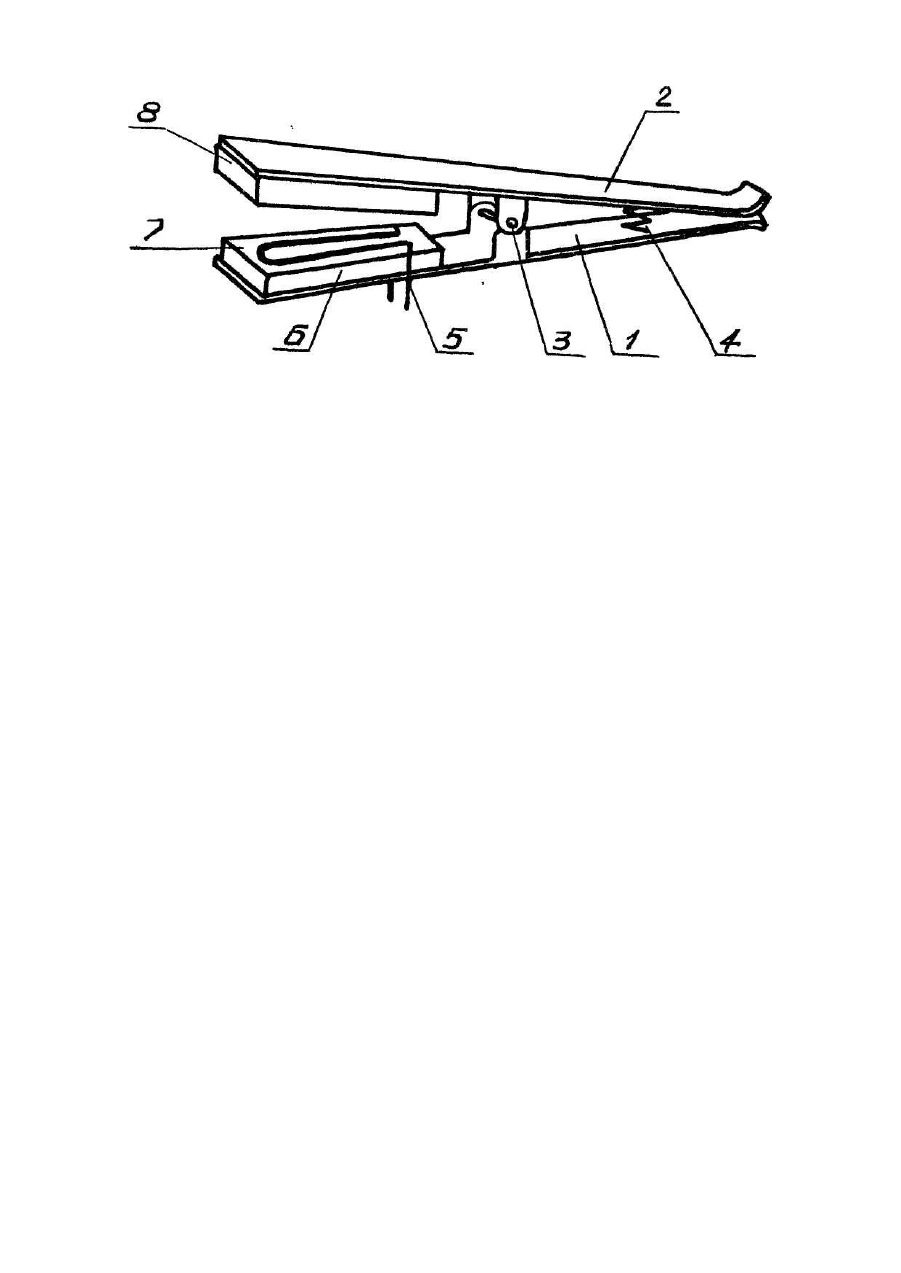

Изобретение относится к области сельского хозяйства, в частности, к устройствам, применяемым при трансплантации гамет и эмбрионов в половые органы самок. Известно устройство для спаивания полимерных материалов в бытовых условиях [1]. Устройство имеет блок сварки, состоящий из нагревательного элемента и мягкой подушки. Работает устройство следующим образом. Спермоприемник со взятым эякулятом с искусственной вагиной поворачивают в горизонтальное положение. Располагают в устройстве между нагревательным элементом и подушкой, затем герметизируют взятый эякулят сваркой. Ножницами отрезают спермоприемник с эякулятом от вагины выше уровня сварки. При работе с эмбрионами после операции седиментации необходимо, чтобы при герметизации эмбриоприемник находился в вертикальном положении. При использовании же известного устройства эмбриоприемник располагают в горизонтальном положении, что приводит к перемещению эмбрионов с жидкостью по всему объему приемной емкости, вследствие чего может произойти потеря эмбрионов. Кроме того, при герметизации известным устройством эякулята со спермой весь объем жидкости, ввиду небольшого его количества, расположен ниже сварного шва. При герметизации эмбриоприемника после отстаивания эмбрионов выше шва сварки находится еще большое количество жидкости. Поэтому при отсекании эмбриоприемника жидкость, находящаяся в верхней части, выливается, что снижает технологичность процесса и усложняет работу с эмбрионами. Наиболее близким к заявляемому решению является устройство для сварки полимерных пленок [2]. Известное устройство содержит шарнирно соединенные подпружиненные рычаги, рабочие участки этих рычагов при сварке параллельны друг другу. В устройстве имеется также нагревательный элемент, укрепленный на рабочем участке одного из рычагов. Работа с биологическими материалами требует сохранения· жизнеспособности эмбрионов после сварки упаковки, что вызывает определенные требования к устройству для сварки. С учетом эти х требований известное устройство при использовании для сварки упаковок с биологическим материалом обладает следующими недостатками: сложность конструкции, неудобство в работе, некачественный шов, нетехнологичность. Цель изобретения - повышение качества запечатывания, упрощение конструкции и повышение удобства пользования. Поставленная задача решается тем, что в устройстве для запечатывания упаковок с биологическим материалом, преимущественно с эмбрионами, содержащем шарнирно соединенные подпружиненные рычаги, рабочие участки которых параллельны при сварке и нагревательный элемент укрепленный на рабочем участке одного из рычагов, согласно изобретению, нагревательный элемент образован двумя параллельно расположенными в продольном направлении рычагов нихромовыми нитями, покрытыми пленкой из фторопласта. При этом на рабочем участке второго рычага укреплена упругая накладка. На чертеже представлена конструкция заявляемого устройства. Устройство для запечатывания упаковок содержит металлический рычаг 1 и металлический рычаг 2, шарнирно соединенные с помощью оси 3. Между рычагом 1 и рычагом 2 установлена пружина 4, закрепленная на внутренних поверхностях рычагов. На рычаге 1 закреплен нагревательный элемент 5, выполненный в виде двух параллельно расположенных нихромовых нитей. Причем между рычагом 1 и нагревательным элементом 5 имеется изоляционная прокладка 6. Нагревательный элемент 5 покрыт пленкой 7 из фторопласта. На рычаге 2 закреплена упругая накладка 8, выполненная также из изоляционного материала. Конструктивное выполнение рычагов 1 и 2 может быть самым разнообразным. Единственное требование к конструкции рычагов 1 и 2 - чтобы будучи соединенными осью 3 в рабочем состоянии, т.е. при прижатии нагревательного элемента 5 упругой накладкой 8, части рычагов 1 и 2, находящиеся в рабочей зоне, были бы параллельны; в этом случае будет обеспечено равномерное прижатие нагревательного элемента 5, что при работе устройства обеспечит высокое качество сварного шва. Иначе говоря, сумма толщин изоляционной прокладки б и упругой накладки 8 должна быть равна расстоянию между внутренними поверхностями рычага 1 и рычага 2 (в месте соединения рычагов 1 и 2 осью 3). Устройство работает следующим образом. После седиментации нижняя часть приемной емкости в вертикальном положении зажимается между нагревательными элементами 5 и упругой накладкой 8 заявляемого устройства таким образом, чтобы по одну сторону от устройства находился эмбриоприемник с эмбрионами, а по другую - приемная емкость. После этого нагревательный элемент подключают к блоку питания, обеспечивающему необходимый для данного материала режим сварки. Произведя сварку, снимают устройство и разрезая приемную емкость между полученными двумя сварными швами, отделяют эмбриоприемник от приемной емкости. Применение предлагаемого устройства упрощает и улучшает процесс извлечения, эмбрионов из приемной емкости, повышает качество запечатывания упаковок, предотвращает потерю эмбриона благодаря невозможности смешивания жидкостей из эмбриоприемника и приемной емкости. Кроме того, упрощает организационную стр уктуру лабораторий трансплантации эмбрионов. Предлагаемое устройство можно также применять для отделения спермоприемника от искусственной вагины.
