Лопать весла

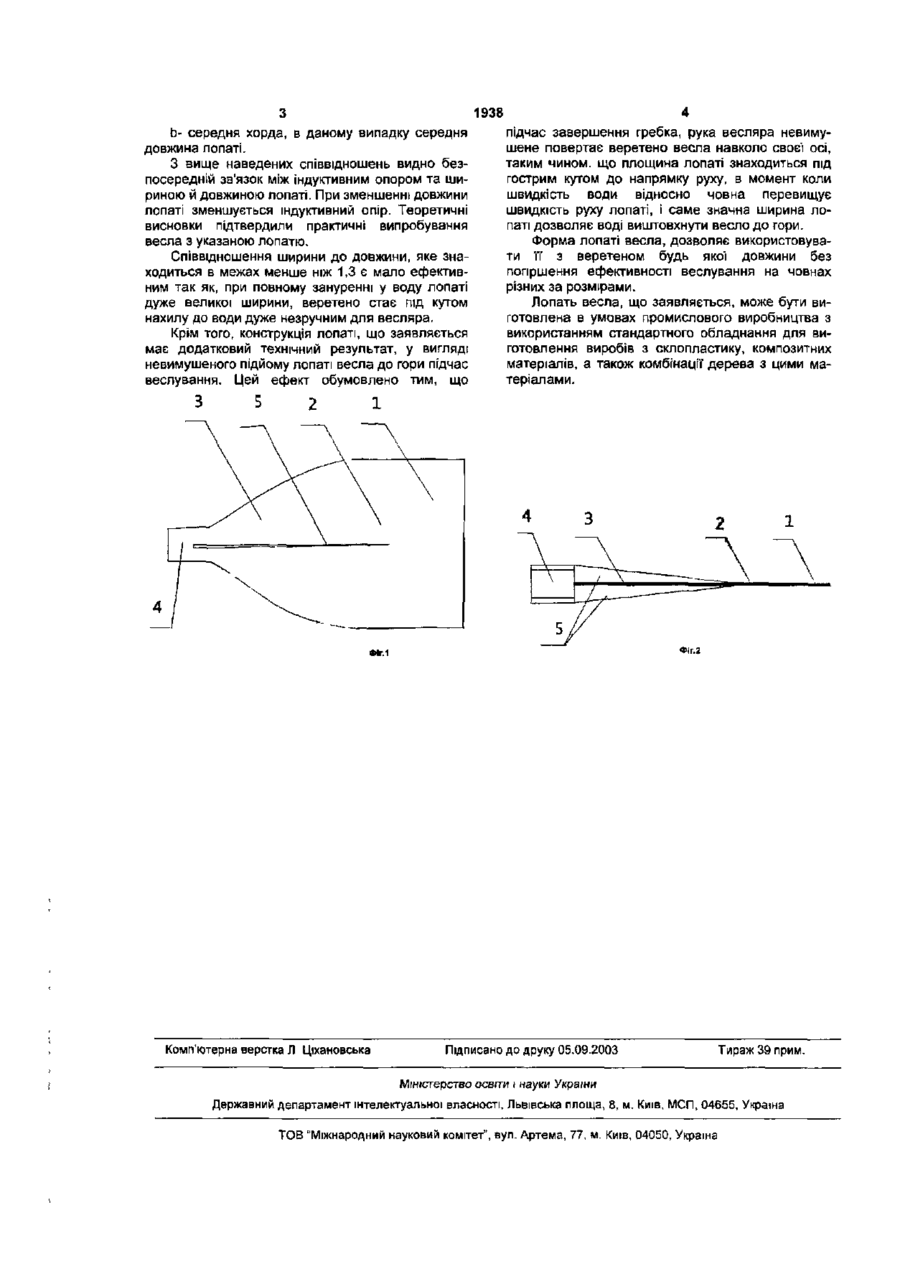

1. Лопать весла, яка має симетричну форму, послідовно складається з хвостової та центральної' частин однакової ширини, передньої' частини, яка звужується до елемента кріплення лопаті з веретеном, яка відрізняється тим, що лопать має прямий повздовжній переріз, прямокутну хвостову частину, а співвідношення довжини лопаті до її ширини знаходиться в межах від 1,3 до 2,2. 2. Лопать весла за п. 1, яка відрізняється тим, що містить щонайменше одне ребро жорсткості, яке починається від елемента кріплення веретена та закінчується в передній або в центральній частинах лопаті. 3. Лопать весла за пп. 1, 2, яка відрізняється тим, що хвостова частина лопаті виконана пласкою. Винахід стосується засобів забезпечення руху не великих суден на воді за допомогою сили м'язів, зокрема, до весел, із симетричною формою лопаті. Відома лопать весла традиційної форми „Оселедець", яка описана наприклад у „Морской энциклопедический словарь" т.1, Ленинград, „Судостроение" 1991г. Це лопать симетричної форми, яка складається з хвостової та центральної частин лопаті однакової ширини, трапецевидноґ передньої частини та елемента кріплення веретена Крім того, довжина весла більш ніж в 5 разів перевищує його ширину, а переріз центральної та хвостової частин має вигляд ромба. Основною вадою вказаної лопаті є великий індуктивний опір під час її переміщення у воді, який обумовлено довжиною лопаті, яка викликає великий турбулентний рух рідини. Вісі турбулентного руху беруть початок на площині лопаті та направлені до низу по потоку в результаті чого відбувається обертання в потоці кожної частинки руху навколо своєї осі. Задача винаходу полягає у тому, щоб шляхом зміни геометричних розмірів лопаті досягти зменшення індуктивного опору лопаті під час веслування, що дозволить підвищити ефективність та зробить весло більш універсальним, тобто придатний для експлуатації з різними розмірами суден. Поставлену задачу, вирішено тим що, лопать весла симетричної форми, яка послідовно складається з хвостової та центральної частин однакової ширини, передньої частини, що звужується до елементу кріплення лопаті з веретеном. Згідно до винаходу, лопать має прямий повздовжній переріз, прямокутну хвостову частину, а співвідношення довжини лопаті до її ширини знаходиться в межах від 1,3 до 2,2. Крім того, лопать має, що найменше одне ребро жорсткості, яке починається з елементу кріплення веретена та закінчується в передній або в центральній частинах лопаті. А також, хвостова частина лопаті виконана пласкою. Суть винаходу пояснюється кресленнями, де на фігурі 1 зображено загальний вигляд лопаті, на фігурі 2 прямий повздовжній переріз лопаті з трубчастим елементом для кріплення веретена та двома ребрами жорсткості по обидва боки. Лопать весла складається з хвостової частини 1, центральної' частини лопаті 2, передньої частини лопаті 3, елемента кріплення веретена 4, ребра жорсткості 5. Теоретичним підґрунтям даного технічного рішення по зменшенню індуктивного опору, змінюючи співвідношення геометричних розмірів, можна знайти у формулі коефіцієнта індуктивного опору С ІНД =Су/тг>., (формула взята без коефіцієнта розподілу циркуляції по площині лопаті), Де Сінд - коефіцієнт індуктивного опору, Су - коефіцієнт підйомної сили, в даному випадку близький до 1, Х = ^/Ь- видовження крила, де £ - в даному випадку ширина лопаті, 00 со о 1938 b- середня хорда, в даному випадку середня довжина лопаті. З вище наведених співвідношень видно безпосередній зв'язок між індуктивним опором та шириною й довжиною лопаті. При зменшенні довжини лопаті зменшується індуктивний опір. Теоретичні висновки підтвердили практичні випробування весла з указаною лопатю. Співвідношення ширини до довжини, яке знаходиться в межах менше ніж 1,3 є мало ефективним так як, при повному зануренні у воду лопаті дуже великої ширини, веретено стає під кутом нахилу до води дуже незручним для весляра. Крім того, конструкція лопаті, що заявляється має додатковий технічний результат, у вигляді невимушеного підйому лопаті весла до гори підчас веслування. Цей ефект обумовлено тим, що 3 5 2 Комп'ютерна верстка Л Ціхановська підчас завершення гребка, рука весляра невимушене повертає веретено весла навколо своєї осі, таким чином, що площина лопаті знаходиться під гострим кутом до напрямку руху, в момент коли швидкість води відносно човна перевищує швидкість руху лопаті, і саме значна ширина лопаті дозволяє воді виштовхнути весло до гори. Форма лопаті весла, дозволяє використовувати її з веретеном будь якої довжини без погіршення ефективності веслування на човнах різних за розмірами. Лопать весла, що заявляється, може бути виготовлена в умовах промислового виробництва з використанням стандартного обладнання для виготовлення виробів з склопластику, композитних матеріалів, а також комбінації дерева з цими матеріалами. 1 Підписано до друку 05.09.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності. Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
