Макет масогабаритний автомата калашникова

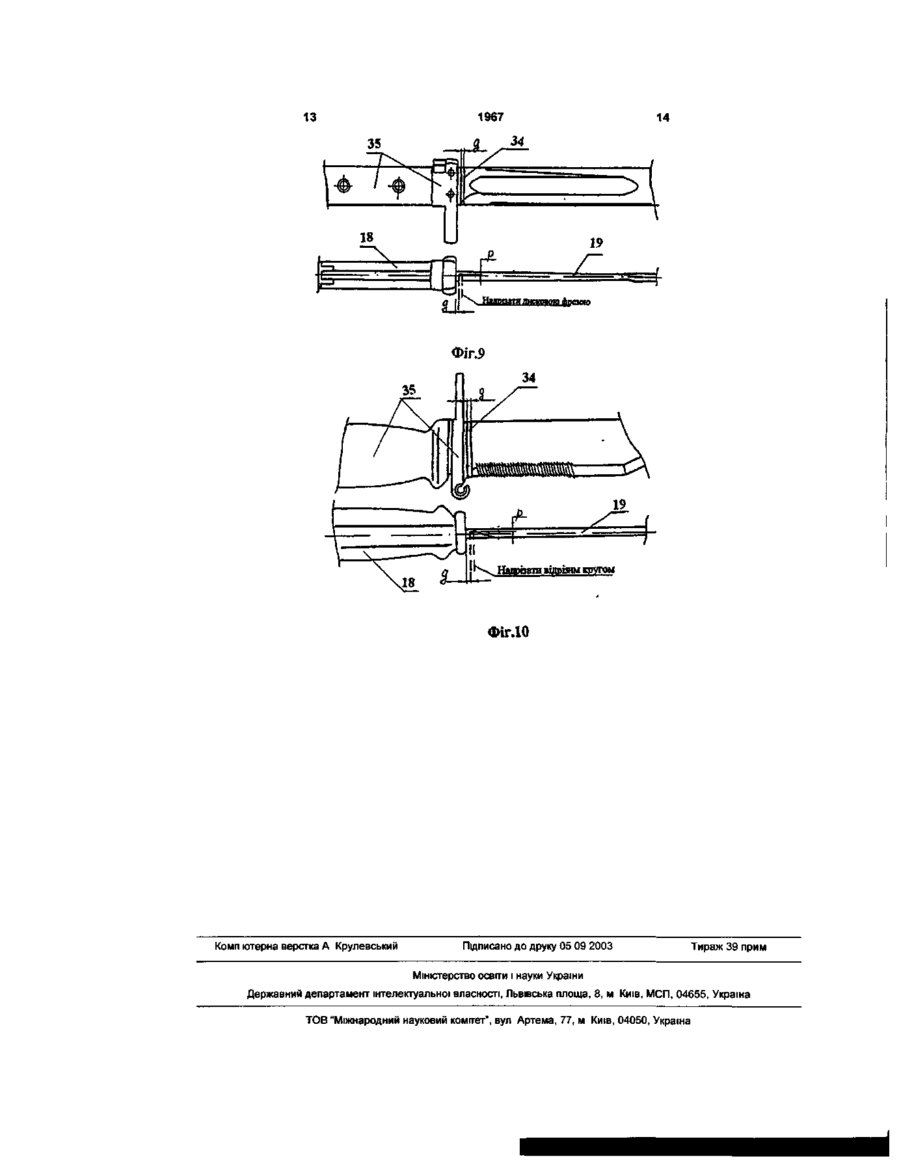

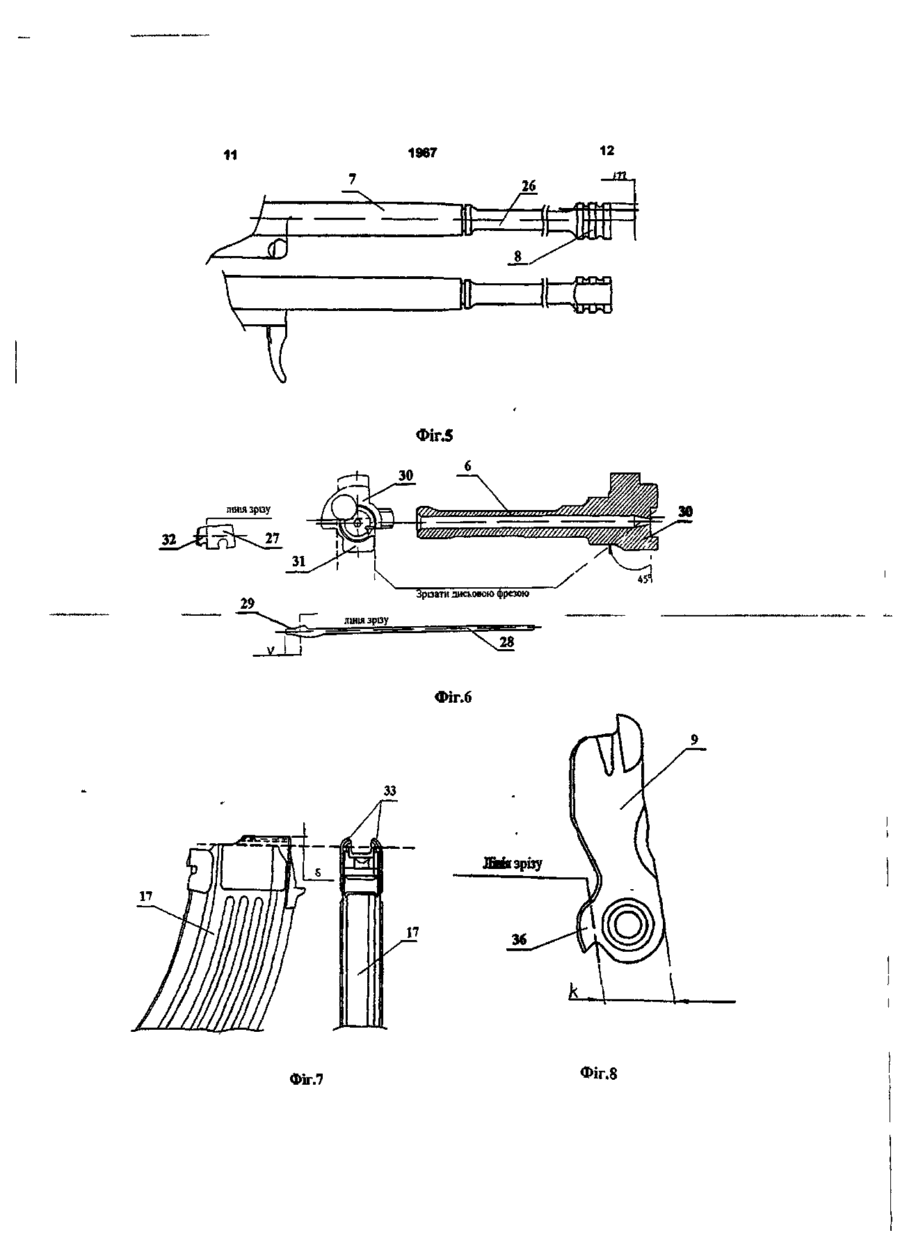

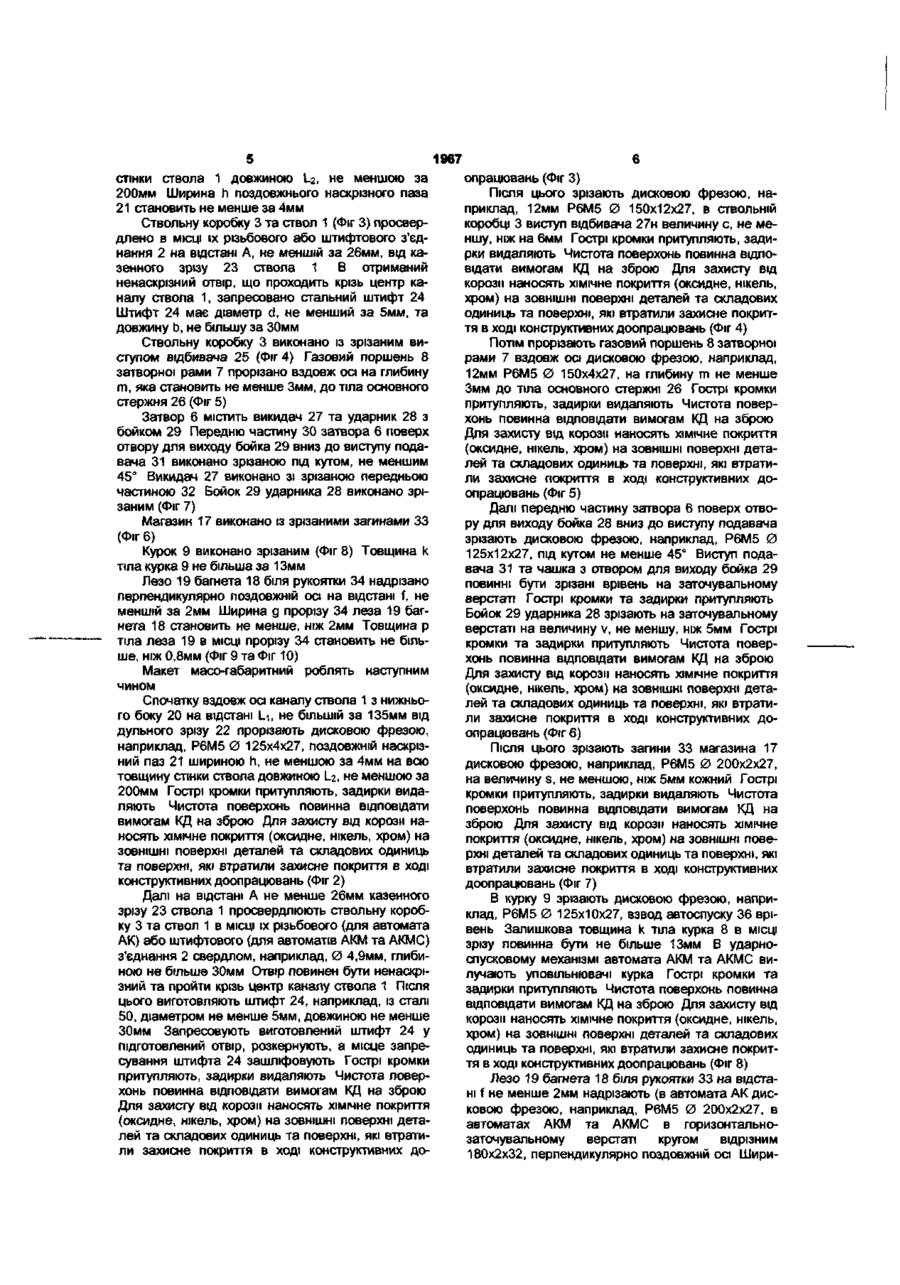

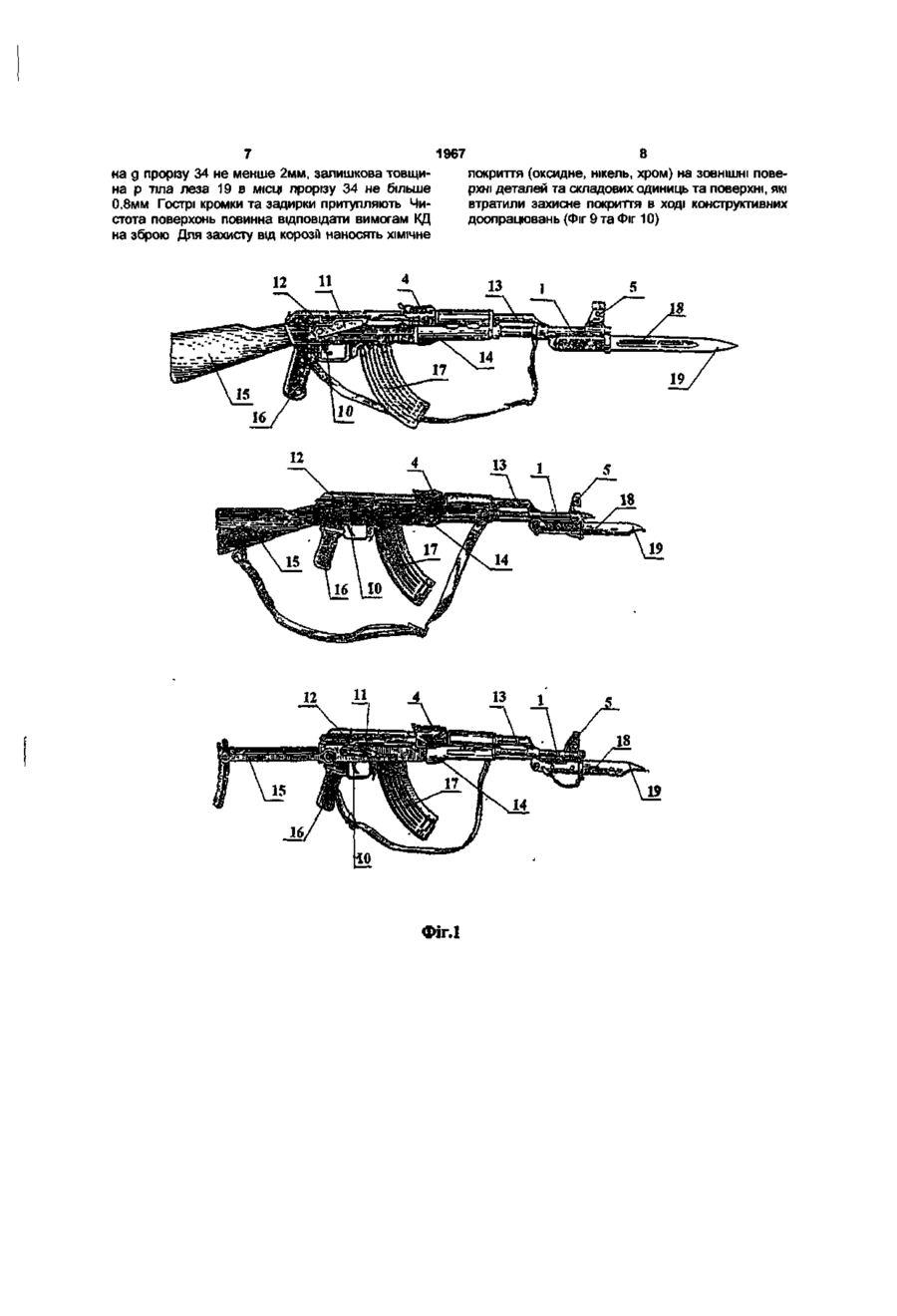

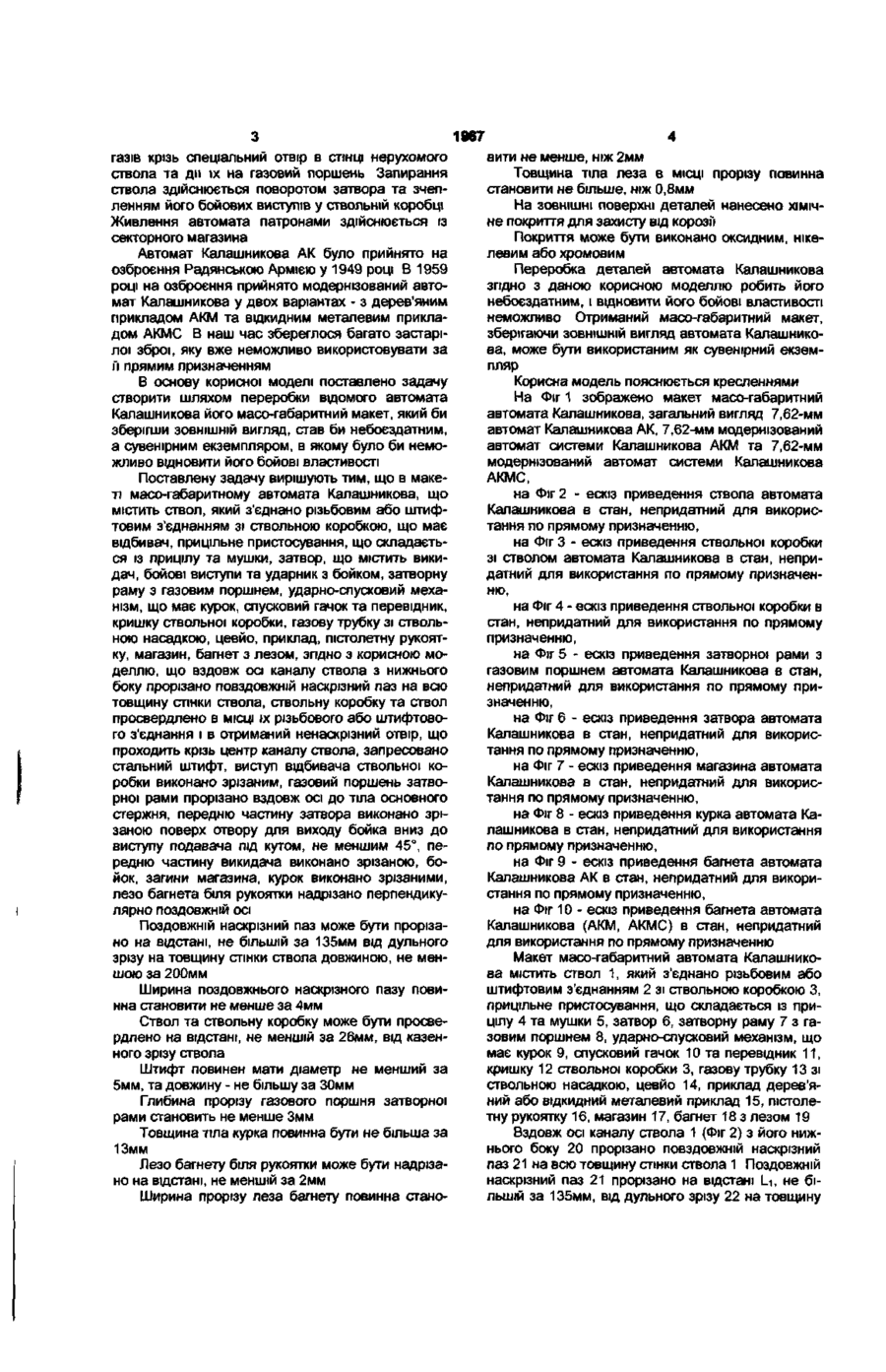

1 Макет масо-габаритний автомата Калашникова, що містить ствол, який з'єднано різьбовим або штифтовим з'єднанням зі ствольною коробкою, що має відбивач, прицільне пристосування, що складається із прицілу та мушки, затвор, що містить викидач та ударник з бойком, затворну раму з газовим поршнем, ударно-спусковий механізм, що має курок, спусковий гачок та перевідник, кришку ствольної коробки, газову трубку зі ствольною насадкою, цевйо, приклад, пістолетну рукоятку, магазин, багнет з лезом, який відрізняється тим, що вздовж осі каналу ствола з нижнього боку прорізано повздовжній наскрізний паз на всю товщину стінки ствола, ствольну коробку та ствол просвердлено в МІСЦІ їх різьбового або штифтового з'єднання t в отриманий ненаскрізний отвір, що проходить крізь центр каналу ствола, запресовано стальний штифт, виступ відбивача ствольної коробки виконано зрізаним, газовий поршень затворної рами прорізано вздовж осі до тіла основного стержня, передню частину затвора виконано зрізаною поверх отвору для виходу бойка вниз до виступу подавача під кутом, не меншим 45°, передню частину викидача виконано зрізаною, бойок, загини магазина, курок виконано зрізаними, лезо багнета біля рукоятки надрізано перпендикулярно поздовжній осі 2 Макет за п 1, який відрізняється тим, що поздовжній наскрізний паз прорізано на відстані, не більшій за 135 мм, від дульного зрізу на товщину стінки ствола довжиною, не меншою за 200 мм 3 Макет за п 1, який відрізняється тим, що ширина поздовжнього наскрізного паза становить не менше за 4 мм 4 Макет за п 1, який відрізняється тим, що ствол та ствольну коробку просвердлено на відстані, не меншій за 26 мм, від казенного зрізу ствола 5 Макет за п 1, який відрізняється тим, що штифт має діаметр, не менший за 5 мм, та довжину, не більшу за ЗО мм 6 Макет за п 1, який відрізняється тим, що глибина прорізу газового поршня затворної рами становить не менше 3 мм 7 Макет за п 1, який відрізняється тим, що товщина тіла курка не більша за 13 мм 8 Макет за п 1, який відрізняється тим, що лезо багнета біля рукоятки надрізано на відстані, не меншій за 2 мм 9 Макет за п 1, який відрізняється тим, що ширина прорізу леза багнета становить не менше, ніж 2 мм 10 Макет за п 1, який відрізняється тим, що товщина тіла леза в МІСЦІ прорізу становить не більше, ніж 0,8 мм 11 Макет за п 1, який відрізняється тим, що на ЗОВНІШНІ поверхні деталей нанесено хімічне покриття для захисту від корозії 12 Макет за п 11, який відрізняється тим, що покриття виконано оксидним, нікелевим або хромовим Корисна модель належить до стрілецької зброї і може бути використана для приведення її в стан, непридатний для використання по прямому призначенню Широко відомо автомат Калашникова, що складається з наступних основних частин та механізмів ствола зі ствольною коробкою, прицільного пристосування, затвора, затворної рами, зворотного механізму, ударно-спускового механізму, кришки ствольної коробки, газової трубки зі ствольною насадкою, цевйя, приклада зі штифтом, пістолетної рукоятки з гвинтом, магазина та багнета з лезом [7,62-мм автомат Калашникова Руководство службы Военное издательство Военного Министерства СССР М —1952] Автомат Калашникова належить до системи автоматичної зброї, робота автоматики якого базується на принципі відводу частини порохових Г CD а> 1967 газів крізь спеціальний отвір в СТІНЦІ нерухомого ствола та дії їх на газовий поршень Запирання ствола здійснюється поворотом затвора та зчепленням його бойових виступів у ствольній коробці Живлення автомата патронами здійснюється із секторного магазина Автомат Калашникова АК було прийнято на озброєння Радянською Армією у 1949 році В 1959 році на озброєння прийнято модернізований автомат Калашникова у двох варіантах - з дерев'яним прикладом АКМ та відкидним металевим прикладом АКМС В наш час збереглося багато застарілої зброї, яку вже неможливо використовувати за ґі прямим призначенням В основу корисної моделі поставлено задачу створити шляхом переробки відомого автомата Калашникова його масо-габаритний макет, який би зберігши ЗОВНІШНІЙ вигляд, став би небоєздатним, а сувенірним екземпляром, в якому було би неможливо відновити його бойові властивості Поставлену задачу вирішують тим, що в макеті масо-габаритному автомата Калашникова, що містить ствол, який з'єднано різьбовим або штифтовим з'єднанням зі ствольною коробкою, що має відбивач, прицільне пристосування, що складається із прицілу та мушки, затвор, що містить викидач, бойові виступи та ударник з бойком, затворну раму з газовим поршнем, ударно-спусковий механізм, що має курок, спусковий гачок та перевідник, кришку ствольної коробки, газову трубку зі ствольною насадкою, цевйо, приклад, пістолетну рукоятку, магазин, багнет з лезом, згідно з корисною моделлю, що вздовж осі каналу ствола з нижнього боку прорізано повздовжній наскрізний паз на всю товщину стінки ствола, ствольну коробку та ствол просвердлено в МІСЦІ їх різьбового або штифтового з'єднання і в отриманий ненаскрізний отвір, що проходить крізь центр каналу ствола, запресовано стальний штифт, виступ відбивача ствольної коробки виконано зрізаним, газовий поршень затворної рами прорізано вздовж осі до тіла основного стержня, передню частину затвора виконано зрізаною поверх отвору для виходу бойка вниз до виступу подавача під кутом, не меншим 45°, передню частину викидача виконано зрізаною, бойок, загини магазина, курок виконано зрізаними, лезо багнета біля рукоятки надрізано перпендикулярно поздовжній осі Поздовжній наскрізний паз може бути прорізано на відстані, не більшій за 135мм від дульного зрізу на товщину стінки ствола довжиною, не меншою за 200мм Ширина поздовжнього наскрізного пазу повинна становити не менше за 4мм Ствол та ствольну коробку може бути просвердлено на відстані, не меншій за 26мм, від казенного зрізу ствола Штифт повинен мати діаметр не менший за 5мм, та довжину - не більшу за 30мм Глибина прорізу газового поршня затворної рами становить не менше Змм Товщина тіла курка повинна бути не більша за 13мм Лезо багнету біля рукоятки може бути надрізано на відстані, не меншій за 2мм Ширина прорізу леза багнету повинна стано вити не менше, ніж 2мм Товщина тіла леза в МІСЦІ прорізу повинна становити не більше, ніж 0,8мм На ЗОВНІШНІ поверхні деталей нанесено хімічне покриття для захисту від корозії Покриття може бути виконано оксидним, нікелевим або хромовим Переробка деталей автомата Калашникова згідно з даною корисною моделлю робить його небоєздатним, і відновити його бойові властивості неможливо Отриманий масо-габаритний макет, зберігаючи ЗОВНІШНІЙ вигляд автомата Калашникова, може бути використаним як сувенірний екземпляр Корисна модель пояснюється кресленнями На Фіг 1 зображено макет масо-габаритний автомата Калашникова, загальний вигляд 7,62-мм автомат Калашникова АК, 7,62-мм модернізований автомат системи Калашникова АКМ та 7,62-мм модернізований автомат системи Калашникова АКМС, на Фіг 2 - ескіз приведення ствола автомата Калашникова в стан, непридатний для використання по прямому призначенню, на Фіг 3 - ескіз приведення ствольної коробки зі стволом автомата Калашникова в стан, непридатний для використання по прямому призначенню, на Фіг 4 - ескіз приведення ствольної коробки в стан, непридатний для використання по прямому призначенню, на Фіг 5 - ескіз приведення затворної рами з газовим поршнем автомата Калашникова в стан, непридатний для використання по прямому призначенню, на Фіг 6 - ескіз приведення затвора автомата Калашникова в стан, непридатний для використання по прямому призначенню, на Фіг 7 - ескіз приведення магазина автомата Калашникова в стан, непридатний для використання по прямому призначенню, на Фіг 8 - ескіз приведення курка автомата Калашникова в стан, непридатний для використання по прямому призначенню, на Фіг 9 - ескіз приведення багнета автомата Калашникова АК в стан, непридатний для використання по прямому призначенню, на Фіг 10 - ескіз приведення багнета автомата Калашникова (АКМ, АКМС) в стан, непридатний для використання по прямому призначенню Макет масо-габаритний автомата Калашникова містить ствол 1, який з'єднано різьбовим або штифтовим з'єднанням 2 зі ствольною коробкою З, прицільне пристосування, що складається із прицілу 4 та мушки 5, затвор 6, затворну раму 7 з газовим поршнем 8, ударно-спусковий механізм, що має курок 9, спусковий гачок 10 та перевідник 11, кришку 12 ствольної коробки 3, газову трубку 13 зі ствольною насадкою, цевйо 14, приклад дерев'яний або відкидний металевий приклад 15, пістолетну рукоятку 16, магазин 17, багнет 18 з лезом 19 Вздовж осі каналу ствола 1 (Фіг 2) з його нижнього боку 20 прорізано повздовжній наскрізний паз 21 на всю товщину стінки ствола 1 Поздовжній наскрізний паз 21 прорізано на відстані Ц, не більшій за 135мм, від дульного зрізу 22 на товщину 1967 стінки ствола 1 довжиною І_2, не меншою за 200мм Ширина h поздовжнього наскрізного паза 21 становить не менше за 4мм Ствольну коробку 3 та ствол 1 (Фіг 3) просвердлено в МІСЦІ їх різьбового або штифтового з'єднання 2 на відстані А, не меншій за 26мм, від казенного зрізу 23 ствола 1 В отриманий ненаскрізний отвір, що проходить крізь центр каналу ствола 1, запресовано стальний штифт 24 Штифт 24 має діаметр d, не менший за 5мм, та довжину Ь, не більшу за 30мм Ствольну коробку 3 виконано із зрізаним виступом відбивача 25 (Фіг 4) Газовий поршень 8 затворної рами 7 прорізано вздовж осі на глибину т , яка становить не менше Змм, до тіла основного стержня 26 (Фіг 5) Затвор 6 містить викидач 27 та ударник 28 з бойком 29 Передню частину ЗО затвора 6 поверх отвору для виходу бойка 29 вниз до виступу подавача 31 виконано зрізаною під кутом, не меншим 45° Викидач 27 виконано зі зрізаною передньою частиною 32 Бойок 29 ударника 28 виконано зрізаним (Фіг 7) Магазин 17 виконано із зрізаними загинами 33 (Фіг 6) Курок 9 виконано зрізаним (Фіг 8) Товщина k тіла курка 9 не більша за 13мм Лезо 19 багнета 18 біля рукоятки 34 надрізано перпендикулярно поздовжній осі на відстані f, не меншій за 2мм Ширина g прорізу 34 леза 19 багнета 18 становить не менше, ніж 2мм Товщина р тіла леза 19 в МІСЦІ прорізу 34 становить не більше, ніж 0,8мм (Фіг 9 та Фіг 10) Макет масо-габаритний роблять наступним чином Спочатку вздовж осі каналу ствола 1 з нижнього боку 20 на відстані Ц, не більшій за 135мм від дульного зрізу 22 прорізають дисковою фрезою, наприклад, Р6М5 0 125x4x27, поздовжній наскрізний паз 21 шириною h, не меншою за 4мм на всю товщину стінки ствола довжиною L.2, не меншою за 200мм Гострі кромки притупляють, задирки видаляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 2) Далі на відстані А не менше 26мм казенного зрізу 23 ствола 1 просвердлюють ствольну коробку 3 та ствол 1 в МІСЦІ їх різьбового (для автомата АК) або штифтового (для автоматів АКМ та АКМС) з'єднання 2 свердлом, наприклад, 0 4,9мм, глибиною не більше 30мм Отвір повинен бути ненаскрізний та пройти крізь центр каналу ствола 1 Після цього виготовляють штифт 24, наприклад, із сталі 50, діаметром не менше 5мм, довжиною не менше 30мм Запресовують виготовлений штифт 24 у підготовлений отвір, розкернують, а місце запресування штифта 24 зашліфовують Гострі кромки притупляють, задирки видаляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних до 6 опрацювань (Фіг 3) Після ЦЬОГО зрізають дисковою фрезою, наприклад, 12мм Р6М5 0 150x12x27, в ствольній коробці 3 виступ відбивача 27н величину с, не меншу, ніж на 6мм Гострі кромки притупляють, задирки видаляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 4) Потім прорізають газовий поршень 8 затворної рами 7 вздовж осі дисковою фрезою, наприклад, 12мм Р6М5 0 150x4x27, на глибину m не менше Змм до тіла основного стержні 26 Гострі кромки притупляють, задирки видаляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 5) Далі передню частину затвора 6 поверх отвору для виходу бойка 28 вниз до виступу подавача зрізають дисковою фрезою, наприклад, Р6М5 0 125x12x27, під кутом не менше 45° Виступ подавача 31 та чашка з отвором для виходу бойка 29 повинні бути зрізані врівень на заточувальному верстаті Гострі кромки та задирки притупляють Бойок 29 ударника 28 зрізають на заточувальному верстаті на величину v, не меншу, ніж 5мм Гострі кромки та задирки притупляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 6) Після ЦЬОГО зрізають загини 33 магазина 17 дисковою фрезою, наприклад, Р6М5 0 200x2x27, на величину s, не меншою, ніж 5мм кожний Гострі кромки притупляють, задирки видаляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 7) В курку 9 зрізають дисковою фрезою, наприклад, Р6М5 0 125x10x27, взвод автоспуску 36 врівень Залишкова товщина k тіла курка 8 в МІСЦІ зрізу повинна бути не більше 13мм В ударноспусковому механізмі автомата АКМ та АКМС вилучають уповільнювачі курка Гострі кромки та задирки притупляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 8) Лезо 19 багнета 18 біля рукоятки 33 на відстані f не менше 2мм надрізають (в автомата АК дисковою фрезою, наприклад, Р6М5 0 200x2x27, в автоматах АКМ та АКМС в горизонтальнозаточувальному верстаті кругом відрізним 180x2x32, перпендикулярно поздовжній осі Шири 1967 на g прорізу 34 не менше 2мм, залишкова товщина р тіла леза 19 в МІСЦІ прорізу 34 не більше 0,8мм Гострі кромки та задирки притупляють Чистота поверхонь повинна відповідати вимогам КД на зброю Для захисту від корозії наносять хімічне 12 8 покриття (оксидне, нікель, хром) на ЗОВНІШНІ поверхні деталей та складових одиниць та поверхні, які втратили захисне покриття в ході конструктивних доопрацювань (Фіг 9 та Фіг 10) П 18 12 U 13 Фіг.1 і Г-ЧФ 01. 1967 11 (Г Фіг.5 ФІГ.6 Фіг.7 Фіг.8 13 1967 14 35 Надрізати дисковою фрезою Фіг.9 Надавати відрізни кругом Фіг.10 Комп ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
