Полімерна самотверднуча композиція

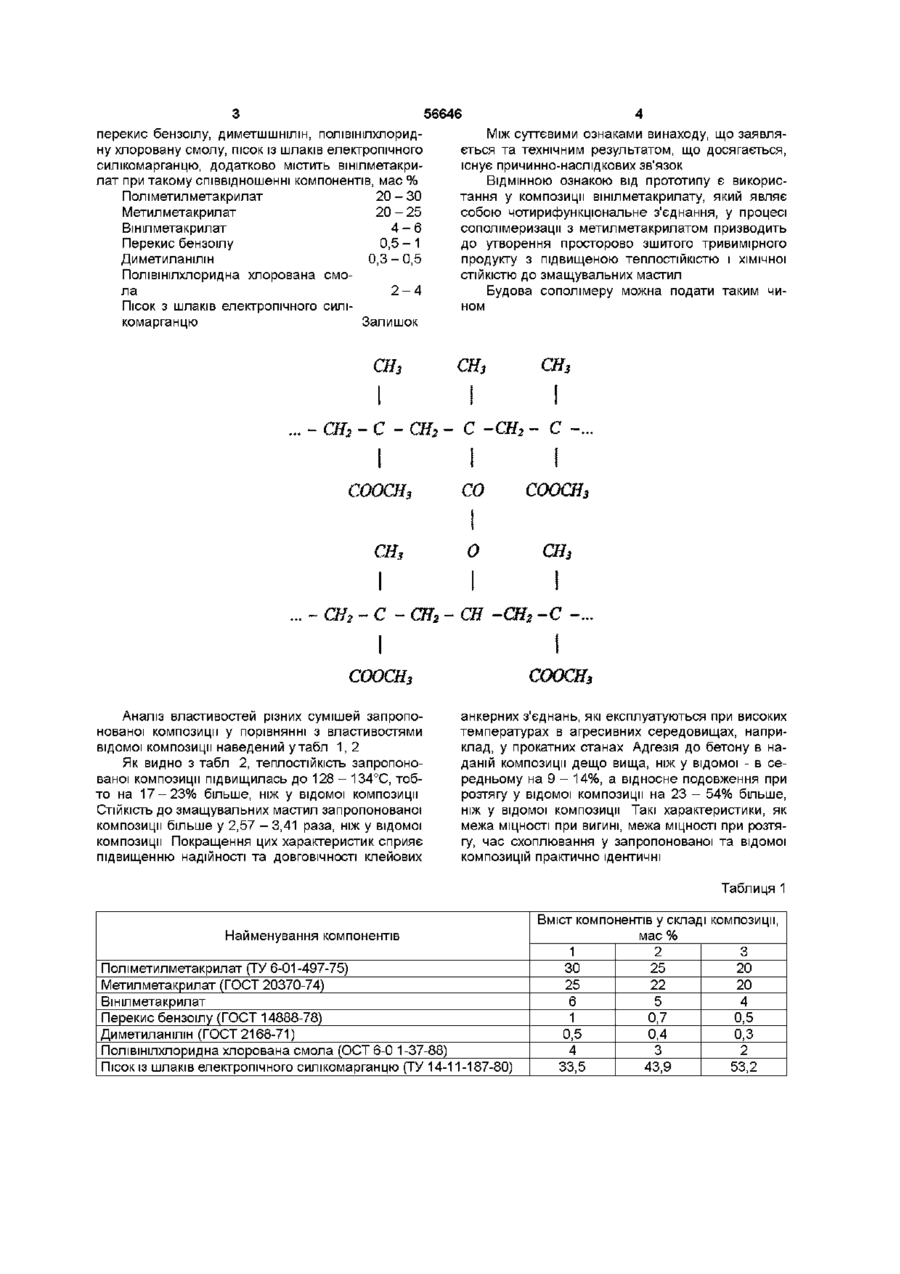

Полімерна самотверднуча композиція, що містить поліметилметакрилат, метилметакрилат, перекис бензоілу, диметиланілін, полівшілхлоридну хлоровану смолу, пісок із шлаків електропічного силікомарганцю, яка відрізняється тим, що вона додатково МІСТИТЬ вшілметакрилат при такому співвідношенні компонентів, мас % поліметилметакрилат 20-30 метилметакрилат 20-25 вшілметакрилат 4-6 перекис бензоілу 0,5-1 диметиланілін 0,3-0,5 полівшілхлоридна хлорована смола 2-4 пісок із шлаків електропічного силікомарганцю решта Винахід стосується одержання полімерних самотвердіючих композицій, що застосовуються для кріплення анкерних болтів у бетоні, а також для заповнення швів між елементами бетонних і залізобетонних конструкцій Відома полімерна композиція для кріплення анкерних болтів у бетоні такого складу, мас % Метилметакрилат 20 - 25 Перекис бензоілу 0,5 - 1 Диметиланілін 0,3 - 0,5 Полівшілхлоридна хлорована смола 2-4 Смола стирольно-шдева 7-10 Пісок З шлаків електропічного силікомарганцю Залишок (Патент України № 6466, С09 J 3/14, 1995) Однак для відомої композиції характерне низьке значення теплостійкості і СТІЙКОСТІ ДО змащувальних мастил, що знижує надійність і ДОВГОВІЧНІСТЬ клейових анкерних з'єднань, які експлуатуються при високих температурах в ХІМІЧНО агресивному середовищі Завданням цього винаходу є створення такої полімерної самотвердіючої композиції, в якій шляхом підбору компонентів було б забезпечено підвищення теплостійкості і підвищення СТІЙКОСТІ до змащувальних мастил, що приводить до збільшення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань Поставлене завдання вирішується за рахунок того, що полімерна самотвердіюча композиція, яка включає поліметилметакрилат, метилметакрилат, Порошок ВІДХОДІВ поліметилме такрилату 20 - ЗО Полівшілхлоридна хлорована смола 3-6 Метилметакрилат 20 - 25 Перекис бензоілу 0,5 - 1 Відходи азбестового текстильного виробництва 4 - 9,5 Кварцевий пісок 34 - 47 (Авторське свідоцтво СРСР №1470755, С09 J 3/14,1989) Недоліком відомої композиції є невисока межа МІЦНОСТІ при вигині і розтягненні, а також низька теплостійкість Найбільш близькою до запропонованої є композиція для кріплення анкерних болтів у бетон такого складу, мас % Поліметилметакрилат 20 - ЗО (О (О (О ю 56646 перекис бензоілу, диметшшнілш, полівінілхлоридну хлоровану смолу, пісок із шлаків електропічного силікомарганцю, додатково містить вшілметакрилат при такому співвідношенні компонентів, мас % Поліметилметакрилат 20 - ЗО Метилметакрилат 20 - 25 Вшілметакрилат 4-6 Перекис бензоілу 0,5 - 1 Диметиланілін 0,3 - 0,5 Полівінілхлоридна хлорована смола 2-4 Пісок З шлаків електропічного силікомарганцю Залишок СЕг СЕ,-С Між суттєвими ознаками винаходу, що заявляється та технічним результатом, що досягається, існує причинно-наслідкових зв'язок ВІДМІННОЮ ознакою від прототипу є використання у композиції вшілметакрилату, який являє собою чотирифункцюнальне з'єднання, у процесі сополімеризацм з метилметакрилатом призводить до утворення просторово зшитого тривимірного продукту з підвищеною теплостійкістю і хімічної СТІЙКІСТЮ до змащувальних мастил Будова сополімеру можна подати таким чином СН3 - СН3 - С -СН2 - С -... СООСНз СО С0ОСН3 СНг о ся, СН2~С СЕ -СН2 -С соосн. соосн. Аналіз властивостей різних сумішей запропонованої композиції у порівнянні з властивостями відомої композиції наведений утабл 1, 2 Як видно з табл 2, теплостійкість запропонованої композиції підвищилась до 128 - 134°С, тобто на 1 7 - 2 3 % більше, ніж у відомої композиції СТІЙКІСТЬ ДО змащувальних мастил запропонованої композиції більше у 2,57 - 3,41 раза, ніж у відомої композиції Покращення цих характеристик сприяє підвищенню надійності та ДОВГОВІЧНОСТІ клейових анкерних з єднань, які експлуатуються при високих температурах в агресивних середовищах, наприклад, у прокатних станах Адгезія до бетону в наданій композиції дещо вища, ніж у відомої - в середньому на 9 - 14%, а відносне подовження при розтягу у відомої композиції на 23 - 54% більше, ніж у відомої композиції Такі характеристики, як межа МІЦНОСТІ при вигині, межа МІЦНОСТІ при розтягу, час схоплювання у запропонованої та відомої композицій практично ідентичні Таблиця 1 Найменування компонентів Поліметилметакрилат (ТУ 6-01-497-75) Метилметакрилат (ГОСТ 20370-74) Вшілметакрилат Перекис бензоілу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Полівінілхлоридна хлорована смола (ОСТ 6-0 1 -37-88) Пісок ІЗ шлаків електропічного силікомарганцю (ТУ 14-11-187-80) Вміст компонентів у складі композиції, мас % 1 2 3 ЗО 25 20 25 22 20 6 5 4 1 0,7 0,5 0,5 0,4 0,3 4 3 2 33,5 43,9 53,2 56646 Таблиця 2Властивості 1 Показники для складу композиції що пропонується Відомої* 2 3 24 27 29 31 Межа МІЦНОСТІ при вигині, МПа, через 1 добу 28 діб 42,9 48,5 42,3 48,1 41,9 47,8 40,6 47,7 Межа МІЦНОСТІ при розтягу, МПа, через 1 добу 28 діб Відносне подовження при розтягу, % Адгезія по бетону, МПа Теплостійкість за Віка, °С 39,4 46,3 0,34 10,6 38,7 45,8 0,30 10,3 38,2 44,9 0,27 10,1 38,4 45,1 0,22 134 131 128 109 0,61 1,57 Час схоплювання (втрата рухомості загущеної композиції) при 20°С, хв Втрата МІЦНОСТІ при вигині зразків, вміщених у масти0,46 0,54 ло** (т = 60 сут), % ПРИМІТКА * Взято середні значення показників для відомої композиції ** Використано відпрацьоване машинне мастило Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1 - 3 (див табл 1) запропонованої композиції Порошок поліметилметакрилату змішують з перекисом бензоілу, полвшілхлоридною хлорованою смолою і піском із шлаків електропічного силікомарганцю до одержання однорідної сипкої маси Окремо змішували рідкі компоненти метилметакрилат, вшілметакрилат та диметиланілін Перед укладанням композиції в отвір під анкерний болт або в омонолічуваний шов до сипких компонентів додають рідкі компоненти і залишають суміш на 5 - 20 хв (при підвищенні температури навколишнього середовища життєздатність композиції різко 9,3 зменшується) для набухання і розчину порошку поліметилметакрилату з утворенням в'язкої маси сметаноподібної консистенції Укладання композиції роблять при температурі не нижче 5°С Твердіння полімерної композиції завершується протягом 6 - 2 4 годин, причому за добу композиція набирає близько 90% своєї максимальної МІЦНОСТІ Таким чином, запропонована композиція забезпечує підвищення теплостійкості і СТІЙКОСТІ до змащувальних мастил, що приводить до збільшення надійності та ДОВГОВІЧНОСТІ клейових анкерних з'єднань, які експлуатуються при високих температурах в агресивних середовищах Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
