Настроювальний фільтр високих частот

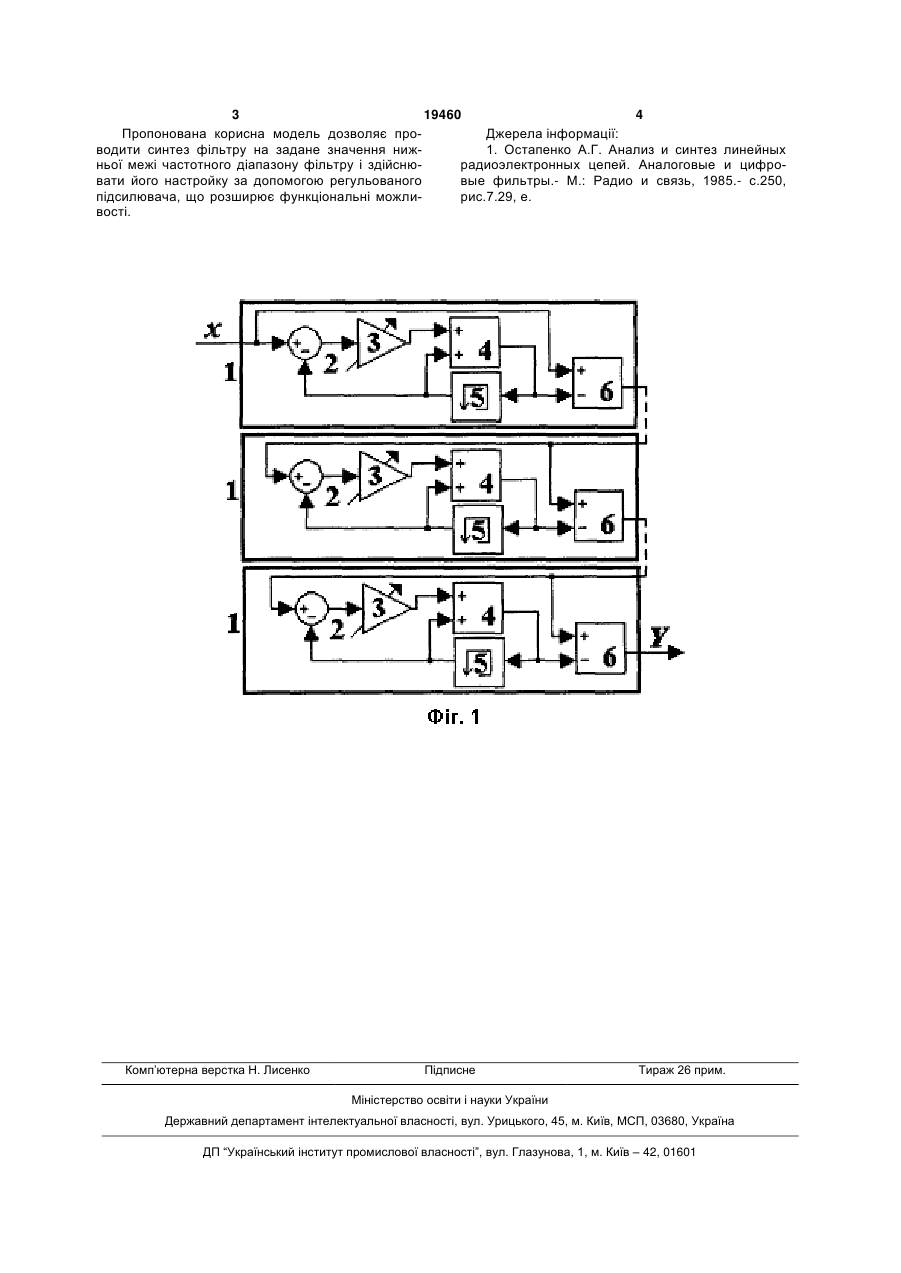

Настроювальний фільтр високих частот з операторною дробово-раціональною передавальною функцією W ( s) n s s , f 2 W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить компаратори, суматори, і елементи затримки, який відрізняється тим, що введені послідовно включені функціональні модулі, число яких відповідає порядку фільтра, причому кожний функціональний модуль складається з послідовно сполучених компаратора, регульованого підсилювача, суматора, вихідний сигнал якого через елемент затримки надходить на другий його вхід і на вхід віднімача, вихід якого служить виходом функціонального модуля. n s s f , де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота. Суть пропонованої корисної моделі виражається сукупністю наступних істотних відмітних ознак: введені п послідовно сполучених функціональних модулів, що містять компаратор, регульований підсилювач, суматор, елемент затримки, охоплюючий суматор, і віднімач. (13) 19460 (11) UA W ( s) На Фіг.1 є схема, пояснююча суть пропонованої корисної моделі. Вона містить послідовно включені функціональні модулі 1, число яких відповідає порядку фільтру n. Кожний функціональний модуль складається з компаратора 2, регульованого підсилювача 3, суматора 4, елемента затримки 5 і віднімача 6. Вхідний сигнал модуля поступає на той, що підсумовує вхід компаратора 2 і віднімача 6. Вихід компаратора 2 сполучений з входом регульованого підсилювача 3, вихід якого сполучений з входом суматора 4, другий вхід якого сполучений з виходом елемента затримки 5. Вхід елемента затримки сполучений з виходом суматора і інверсним входом віднімача, на підсумовуючий вхід якого поданий вхідний сигнал. Виходом служить вихід віднімача. Робота фільтру відбувається таким чином. Вхідний сигнал х надходить n-кратному функціональному перетворенню відповідно до порядку фільтру n за допомогою n-кратного послідовного застосування процедур функціонального перетворення за допомогою послідовно сполучених функціональних модулів 1. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі. Зміна коефіцієнта посилення регульованого підсилювача 3 дозволяє міняти частотну настройку фільтру. (19) Настроюваемий фільтр високих частот відноситься до синтезу радіотехнічних пристроїв фільтрації сигналу і може бути використаний для моделювання динамічних процесів. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний [пат. WO03038999, ІРС H03J3/20 (TUNEABLE FILTER, 2003-05-08)], що містить блоки порівняння, підсумовування і затримки сигналу. Його недоліком є обмежені функціональні можливості. В основу поставлена задача розширення функціональних можливостей по операторній дробово-раціональній передавальній функції U де: 3 19460 4 Пропонована корисна модель дозволяє проДжерела інформації: водити синтез фільтру на задане значення ниж1. Остапенко А.Г. Анализ и синтез линейных ньої межі частотного діапазону фільтру і здійснюрадиоэлектронных цепей. Аналоговые и цифровати його настройку за допомогою регульованого вые фильтры.- М.: Радио и связь, 1985.- с.250, підсилювача, що розширює функціональні можлирис.7.29, е. вості. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
