Пристрій для контролю пористості сітчастих колекторів

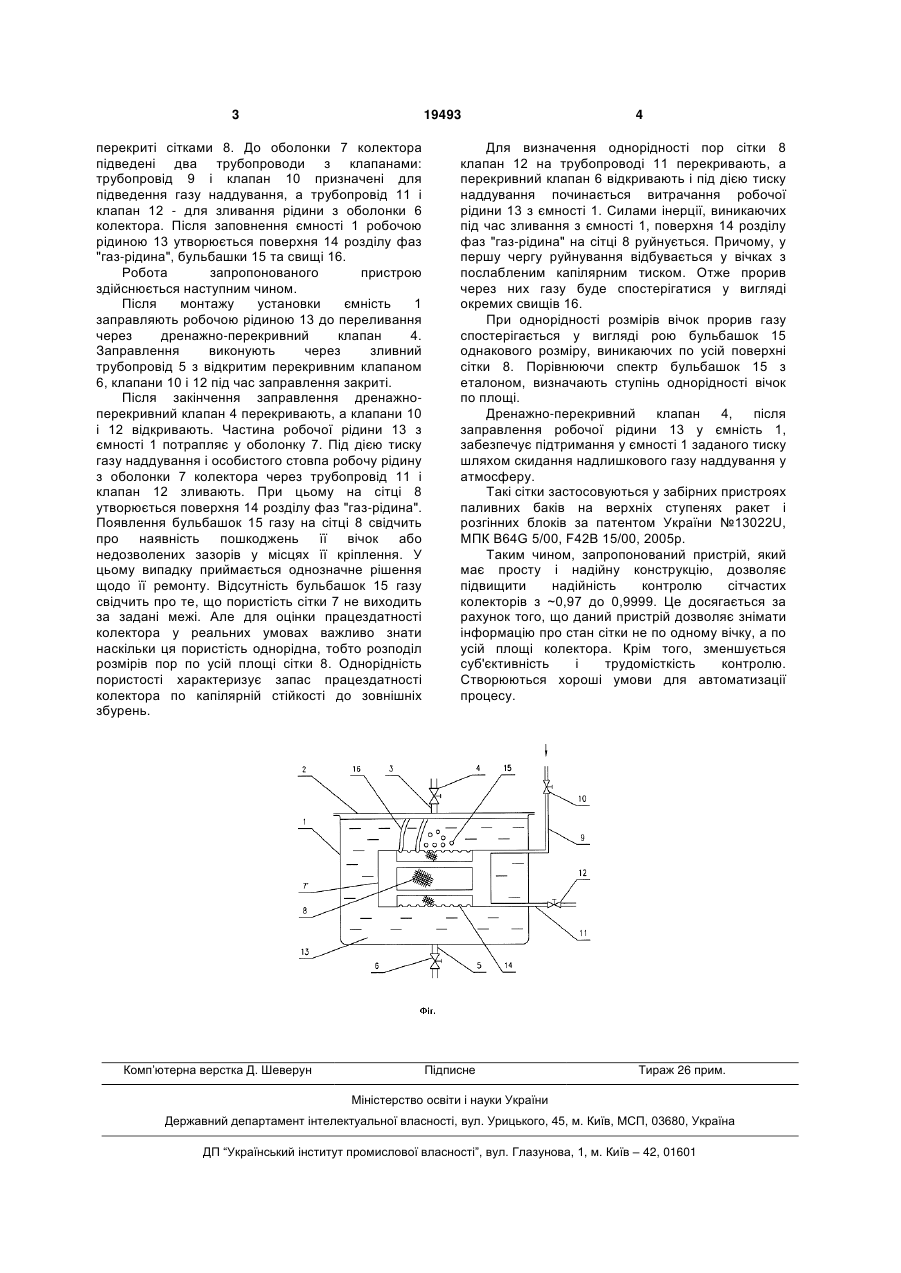

Пристрій для контролю пористості сітчастих колекторів, що містить прозору ємність, всередині якої встановлений сітчастий колектор з трубопроводами підведення і відведення газу та зливання робочої рідини з ємності, які оснащені клапанами, який відрізняється тим, що ємність оснащена прозорою кришкою з додатковим трубопроводом з дренажно-перекривним клапаном. (19) (21) u200607256 (22) 30.06.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Андреєнко Микола Іванович, Доценко Євген Митрофанович, Кожевников Геннадій Олексійович, Мокін Андрій Олександрович, Мокін Олександр Васильович, Потапович Лариса Петрівна (73) Андреєнко Микола Іванович, Доценко Євген Митрофанович, Кожевников Геннадій Олексійович, 3 19493 перекриті сітками 8. До оболонки 7 колектора підведені два трубопроводи з клапанами: трубопровід 9 і клапан 10 призначені для підведення газу наддування, а трубопровід 11 і клапан 12 - для зливання рідини з оболонки 6 колектора. Після заповнення ємності 1 робочою рідиною 13 утворюється поверхня 14 розділу фаз "газ-рідина", бульбашки 15 та свищі 16. Робота запропонованого пристрою здійснюється наступним чином. Після монтажу установки ємність 1 заправляють робочою рідиною 13 до переливання через дренажно-перекривний клапан 4. Заправлення виконують через зливний трубопровід 5 з відкритим перекривним клапаном 6, клапани 10 і 12 під час заправлення закриті. Після закінчення заправлення дренажноперекривний клапан 4 перекривають, а клапани 10 і 12 відкривають. Частина робочої рідини 13 з ємності 1 потрапляє у оболонку 7. Під дією тиску газу наддування і особистого стовпа робочу рідину з оболонки 7 колектора через трубопровід 11 і клапан 12 зливають. При цьому на сітці 8 утворюється поверхня 14 розділу фаз "газ-рідина". Появлення бульбашок 15 газу на сітці 8 свідчить про наявність пошкоджень її вічок або недозволених зазорів у місцях її кріплення. У цьому випадку приймається однозначне рішення щодо її ремонту. Відсутність бульбашок 15 газу свідчить про те, що пористість сітки 7 не виходить за задані межі. Але для оцінки працездатності колектора у реальних умовах важливо знати наскільки ця пористість однорідна, тобто розподіл розмірів пор по усій площі сітки 8. Однорідність пористості характеризує запас працездатності колектора по капілярній стійкості до зовнішніх збурень. Комп’ютерна верстка Д. Шеверун 4 Для визначення однорідності пор сітки 8 клапан 12 на трубопроводі 11 перекривають, а перекривний клапан 6 відкривають і під дією тиску наддування починається витрачання робочої рідини 13 з ємності 1. Силами інерції, виникаючих під час зливання з ємності 1, поверхня 14 розділу фаз "газ-рідина" на сітці 8 руйнується. Причому, у першу чергу руйнування відбувається у вічках з послабленим капілярним тиском. Отже прорив через них газу буде спостерігатися у вигляді окремих свищів 16. При однорідності розмірів вічок прорив газу спостерігається у вигляді рою бульбашок 15 однакового розміру, виникаючих по усій поверхні сітки 8. Порівнюючи спектр бульбашок 15 з еталоном, визначають ступінь однорідності вічок по площі. Дренажно-перекривний клапан 4, після заправлення робочої рідини 13 у ємність 1, забезпечує підтримання у ємності 1 заданого тиску шляхом скидання надлишкового газу наддування у атмосферу. Такі сітки застосовуються у забірних пристроях паливних баків на верхніх ступенях ракет і розгінних блоків за патентом України №13022U, МПК B64G 5/00, F42B 15/00, 2005р. Таким чином, запропонований пристрій, який має просту і надійну конструкцію, дозволяє підвищити надійність контролю сітчастих колекторів з ~0,97 до 0,9999. Це досягається за рахунок того, що даний пристрій дозволяє знімати інформацію про стан сітки не по одному вічку, а по усій площі колектора. Крім того, зменшується суб'єктивність і трудомісткість контролю. Створюються хороші умови для автоматизації процесу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
