Доїльний стакан

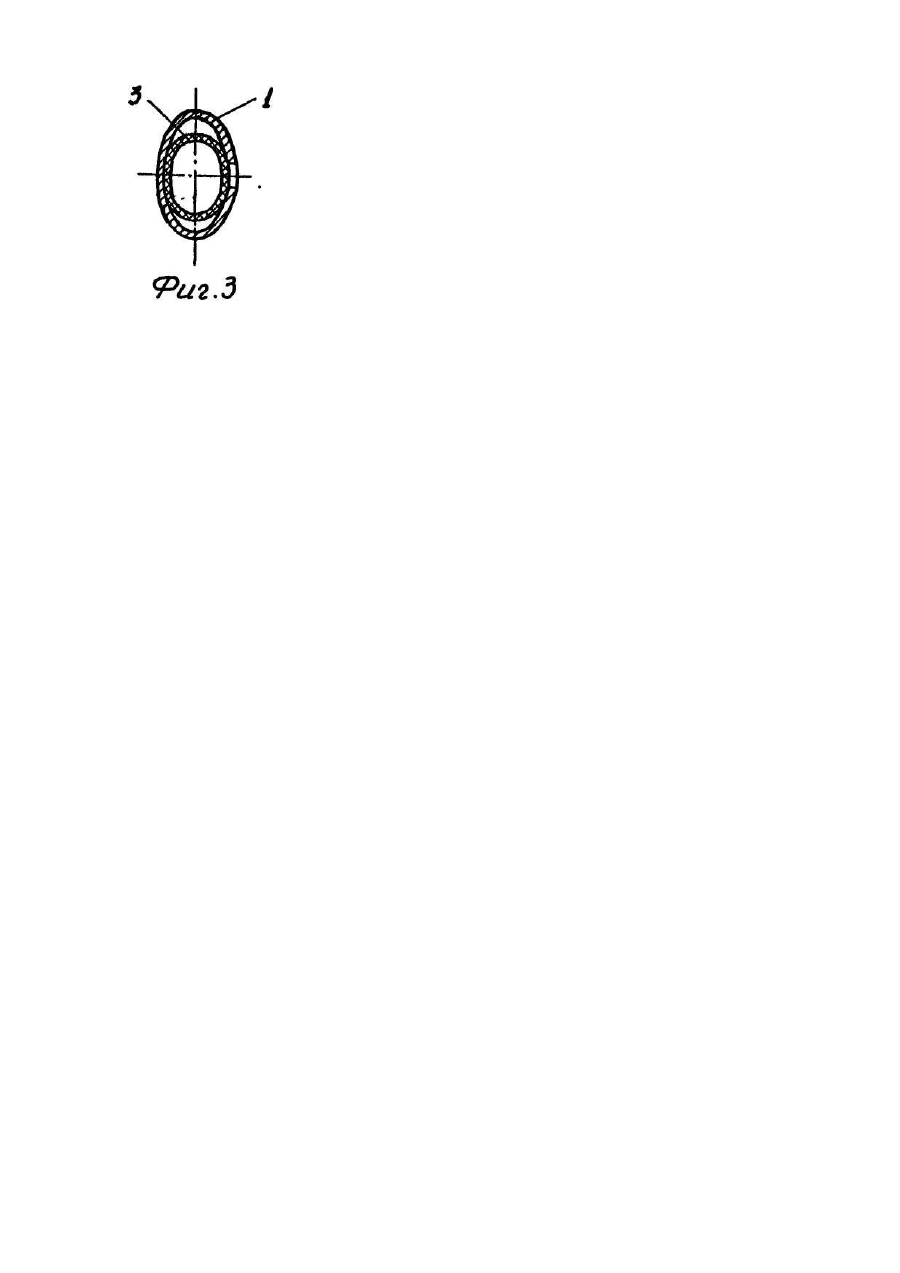

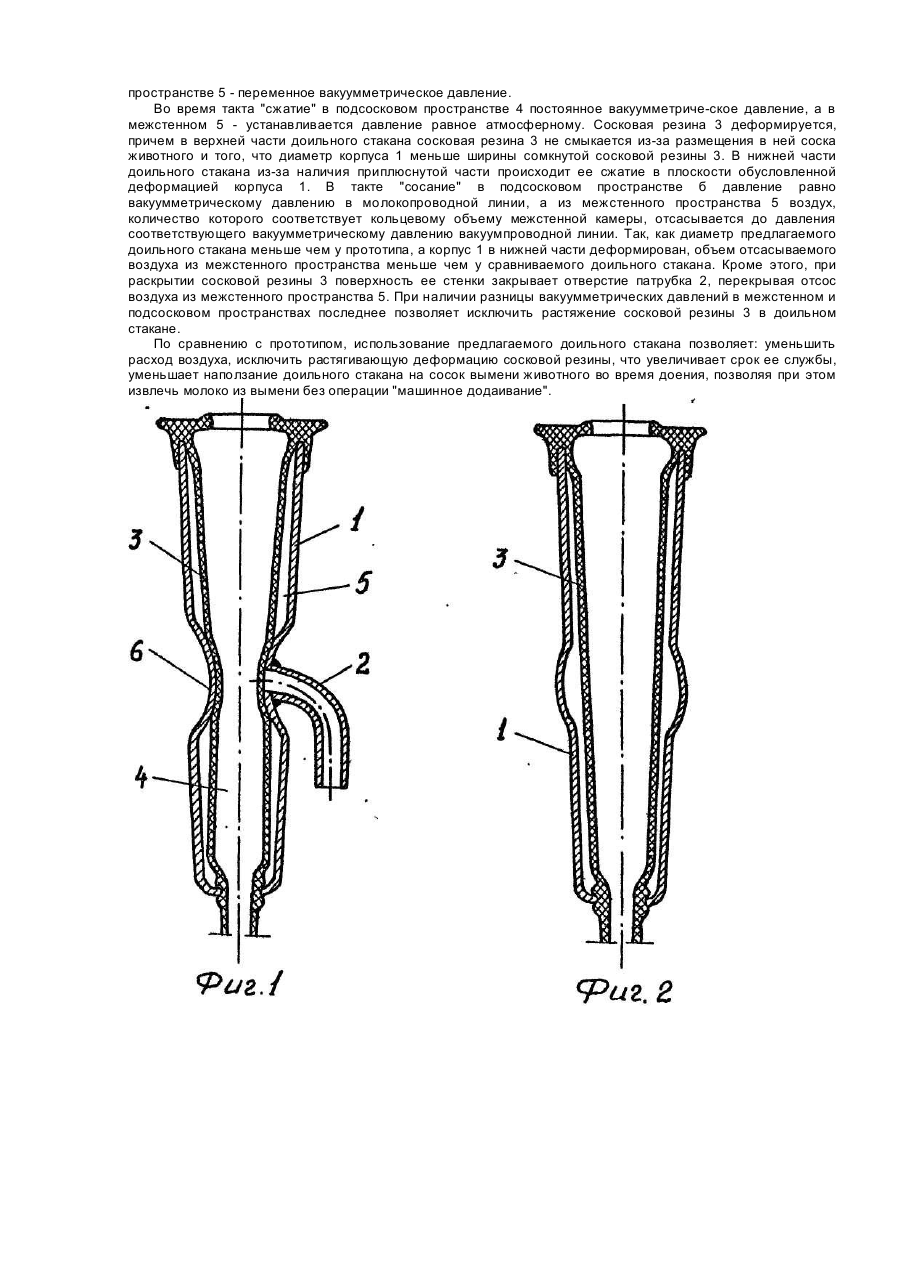

Предполагаемое изобретение относится к сельскому хозяйству, в частности, к доильным стаканам доильных аппаратов, применяемых для машинного доения животных. Известен доильный стакан, включающий корпус с патрубком и расположенную внутри последнего эластичную сосковую резину [Агрегат доильный с молокопроводом АДМ-8. Техническое описание и инструкция по эксплуатации. Резекне, 1987]. К недостаткам данного доильного стакана относится то, что корпус имеет форму цилиндра, при этом между корпусом и сосковой резиной имеется расстояние обеспечивающее смыкание стенок сосковой резины в такте сжатия в любой из плоскостей проходящих через осевую линию доильного стакана и обуславливающее увеличенный расход воздуха при расширении сосковой резины до ее номинальных размеров. Кроме этого в режиме увеличенной скорости молоковыведения возрастает разность давлений в межстенном и подсосковом пространствах, что приводит к расширению сосковой резины сверх номинального размера, при этом доильный стакан наползает на сосок, пережимая молочный проток и ухудшает тем самым процесс молоковыведения. Для обеспечения полного выдаивания, доильный стакан необходимо оттянуть вниз, выполнив операцию "машинное додаивание". Известен доильный стакан, включающий корпус с патрубком и расположенной в нем сосковой резиной с присоском состоящим из цилиндрической стенки и соединенного с ней плоского кольца, имеющего возможность поворота относительно последней [авт.св. СССР №882487, кл. А 01 J 5/08]. Сосок животного всасывается внутрь сосковой резины. Плоское кольцо поворачивается на стенке и образует воронку, которая облегает основание соска. Кольцо, имея достаточную площадь опоры, не пережимает молочный канал соска у его основания и предотвращает спадание доильного стакана в процессе доения. Однако наличие расстояния между корпусом и сосковой резиной обуславливает увеличенный расход воздуха при расширении сосковой резины до ее номинального. размера. Кроме этого, в режиме увеличенной скорости молоковыведения возрастает разность давлений в межстениом и подсосковом пространствах, а это приводит к расширению сосковой резины сверх номинального размера и, следовательно, к ее повышенному износу. Известен доильный стакан, содержащий корпус с патрубком расположенным на его боковой поверхности и расположенную внутри эластичную сосковую резину. Его подключение к доильному автомату, состоящему из манипулятора, автомата управления и счетчика молока, позволяет автоматически выполнять операцию "машинное додаивание" [Установка доильная автоматизированная "Елочка" УДА-16. Техническое описание и инструкция по эксплуатации, г. Курган, 1980]: Указанный доильный стакан выбран в качестве прототипа, поскольку он наиболее близок по технической сущности к заявляемому. При доении данным доильным стаканом во время молоковыведения возникает разность вакуумметрических давлений в межстенном и подсосковом пространствах, при этом происходит наползание доильного стакана на сосок животного. Для полного опорожнения вымени автоматом доения выполняется операция "машинное додаивание". Наличие дополнительного оборудования (манипулятор, автомат управления) усложняет процесс доения, приводит к дополнительным затратам и снижает надежность устройства. При доении возрастает разность давлений в межстенном и подсосковом пространствах, а это приводит к расширению сосковой резины сверх номинального размера и следовательно к ее повышенному износу. Наличие расстояния, обеспечивающего сжатие сосковой резины в доильном стакане, обуславливает увеличенный расход воздуха при расширении сосковой резины. В основу изобретения положена задача создания доильного стакана в котором путем изменения формы корпуса и места расположения патрубка уменьшается расход воздуха и растягивающая деформация сосковой резины и за счет этого повышается срок службы сосковой резины и улучшается полнота выдаивания молока. Поставленная задача решается в результате того, что доильный стакан, содержащий корпус с патрубком на его боковой поверхности и расположенную внутри корпуса эластичную сосковую резину, отличается тем, что корпус приплюснут в нижней части, образуя местное сужение, деформирующее сосковую резину, а патрубок установлен на приплюснутой части корпуса в месте касания корпуса и сосковой резины. Благодаря тому, что корпус приплюснут в нижней части, а патрубок установлен на приплюснутой части корпуса в месте касания корпуса и сосковой резины, диаметр доильного стакана меньше ширины приплюснутой сосковой резины, сосковая резина не имеет возможности сжатия, но в области местного сужения стакана сосковая резина смыкается в плоскости, обусловленной деформированной частью корпуса и перекрывает отсос воздуха из межстенного пространства. Из-за уменьшенного объема стакана расход воздуха уменьшается. Суженный стакан ограничивает деформацию сосковой резины при ее расширении, что повышает долговечность резины и надежность работы стакана. Сужение сосковой резины препятствует наползанию стакана на сосок, благодаря чему улучшается выдаивание молока. На фиг. 1 изображен доильный стакан, продольный разрез; на фиг. 2 - то же, боковой разрез; на фиг. 3 -то же, поперечный разрез. Доильный стакан содержит корпус 1 с патрубком 2, установленным на его боковой поверхности и, расположенную внутри корпуса 1, эластичную сосковую резину 3, образующую подсосковое пространство 4. Корпус 1 и сосковая резина 3 образуют межстенное пространство 5. В нижней части стакана корпус 1 приплюснут, образуя местное сужение 6, деформирующее внутреннюю сосковую резину 3. Патрубок 2 установлен на приплюснутой части корпуса 6 в месте касания корпуса 1 и сосковой резины 3. При подключении доильного стакана посредством молочной трубки сосковой резины 3 к коллектору и через патрубок переменного давления 2 к пульсатору, и установке доильного стакана на сосок животного, в подсосковом пространстве 4 устанавливается постоянное вакуумметрическое давление, а в межстенном пространстве 5 - переменное вакуумметрическое давление. Во время такта "сжатие" в подсосковом пространстве 4 постоянное вакуумметриче-ское давление, а в межстенном 5 - устанавливается давление равное атмосферному. Сосковая резина 3 деформируется, причем в верхней части доильного стакана сосковая резина 3 не смыкается из-за размещения в ней соска животного и того, что диаметр корпуса 1 меньше ширины сомкнутой сосковой резины 3. В нижней части доильного стакана из-за наличия приплюснутой части происходит ее сжатие в плоскости обусловленной деформацией корпуса 1. В такте "сосание" в подсосковом пространстве б давление равно вакуумметрическому давлению в молокопроводной линии, а из межстенного пространства 5 воздух, количество которого соответствует кольцевому объему межстенной камеры, отсасывается до давления соответствующего вакуумметрическому давлению вакуумпроводной линии. Так, как диаметр предлагаемого доильного стакана меньше чем у прототипа, а корпус 1 в нижней части деформирован, объем отсасываемого воздуха из межстенного пространства меньше чем у сравниваемого доильного стакана. Кроме этого, при раскрытии сосковой резины 3 поверхность ее стенки закрывает отверстие патрубка 2, перекрывая отсос воздуха из межстенного пространства 5. При наличии разницы вакуумметрических давлений в межстенном и подсосковом пространствах последнее позволяет исключить растяжение сосковой резины 3 в доильном стакане. По сравнению с прототипом, использование предлагаемого доильного стакана позволяет: уменьшить расход воздуха, исключить растягивающую деформацию сосковой резины, что увеличивает срок ее службы, уменьшает наползание доильного стакана на сосок вымени животного во время доения, позволяя при этом извлечь молоко из вымени без операции "машинное додаивание".
