Пристрій для вимірювання градієнта показника заломлення

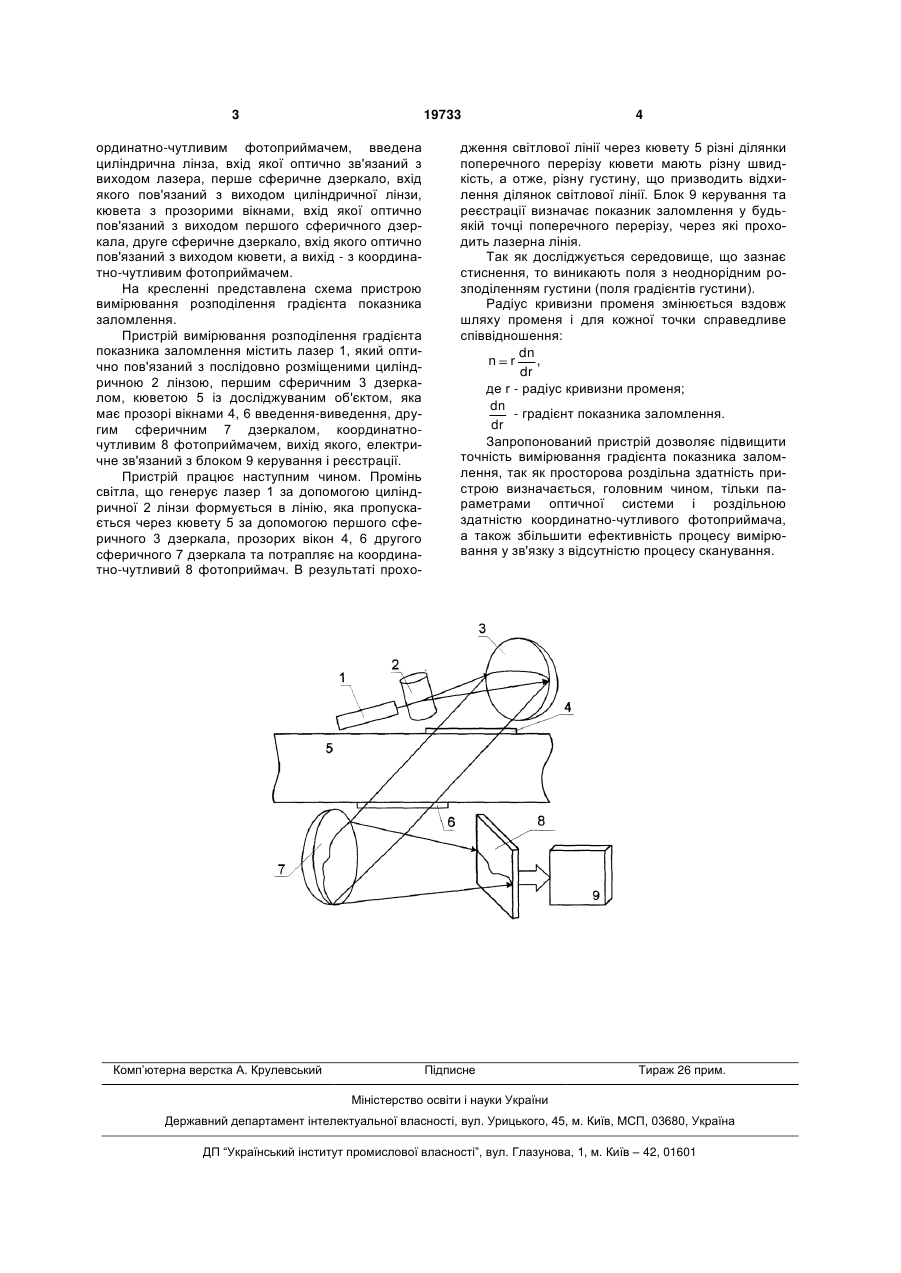

Пристрій для вимірювання градієнта показника заломлення, що містить лазер, досліджуваний об'єкт, координатно-чутливий фотоприймач, блок керування і реєстрації, електрично зв'язаний з ко 3 19733 ординатно-чутливим фотоприймачем, введена циліндрична лінза, вхід якої оптично зв'язаний з виходом лазера, перше сферичне дзеркало, вхід якого пов'язаний з виходом циліндричної лінзи, кювета з прозорими вікнами, вхід якої оптично пов'язаний з виходом першого сферичного дзеркала, друге сферичне дзеркало, вхід якого оптично пов'язаний з виходом кювети, а вихід - з координатно-чутливим фотоприймачем. На кресленні представлена схема пристрою вимірювання розподілення градієнта показника заломлення. Пристрій вимірювання розподілення градієнта показника заломлення містить лазер 1, який оптично пов'язаний з послідовно розміщеними циліндричною 2 лінзою, першим сферичним 3 дзеркалом, кюветою 5 із досліджуваним об'єктом, яка має прозорі вікнами 4, 6 введення-виведення, другим сферичним 7 дзеркалом, координатночутливим 8 фотоприймачем, вихід якого, електричне зв'язаний з блоком 9 керування і реєстрації. Пристрій працює наступним чином. Промінь світла, що генерує лазер 1 за допомогою циліндричної 2 лінзи формується в лінію, яка пропускається через кювету 5 за допомогою першого сферичного 3 дзеркала, прозорих вікон 4, 6 другого сферичного 7 дзеркала та потрапляє на координатно-чутливий 8 фотоприймач. В результаті прохо Комп’ютерна верстка А. Крулевський 4 дження світлової лінії через кювету 5 різні ділянки поперечного перерізу кювети мають різну швидкість, а отже, різну густину, що призводить відхилення ділянок світлової лінії. Блок 9 керування та реєстрації визначає показник заломлення у будьякій точці поперечного перерізу, через які проходить лазерна лінія. Так як досліджується середовище, що зазнає стиснення, то виникають поля з неоднорідним розподіленням густини (поля градієнтів густини). Радіус кривизни променя змінюється вздовж шляху променя і для кожної точки справедливе співвідношення: dn n r , dr де r - радіус кривизни променя; dn - градієнт показника заломлення. dr Запропонований пристрій дозволяє підвищити точність вимірювання градієнта показника заломлення, так як просторова роздільна здатність пристрою визначається, головним чином, тільки параметрами оптичної системи і роздільною здатністю координатно-чутливого фотоприймача, а також збільшити ефективність процесу вимірювання у зв'язку з відсутністю процесу сканування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
