Стяжний важільний хомут чури я.ю.

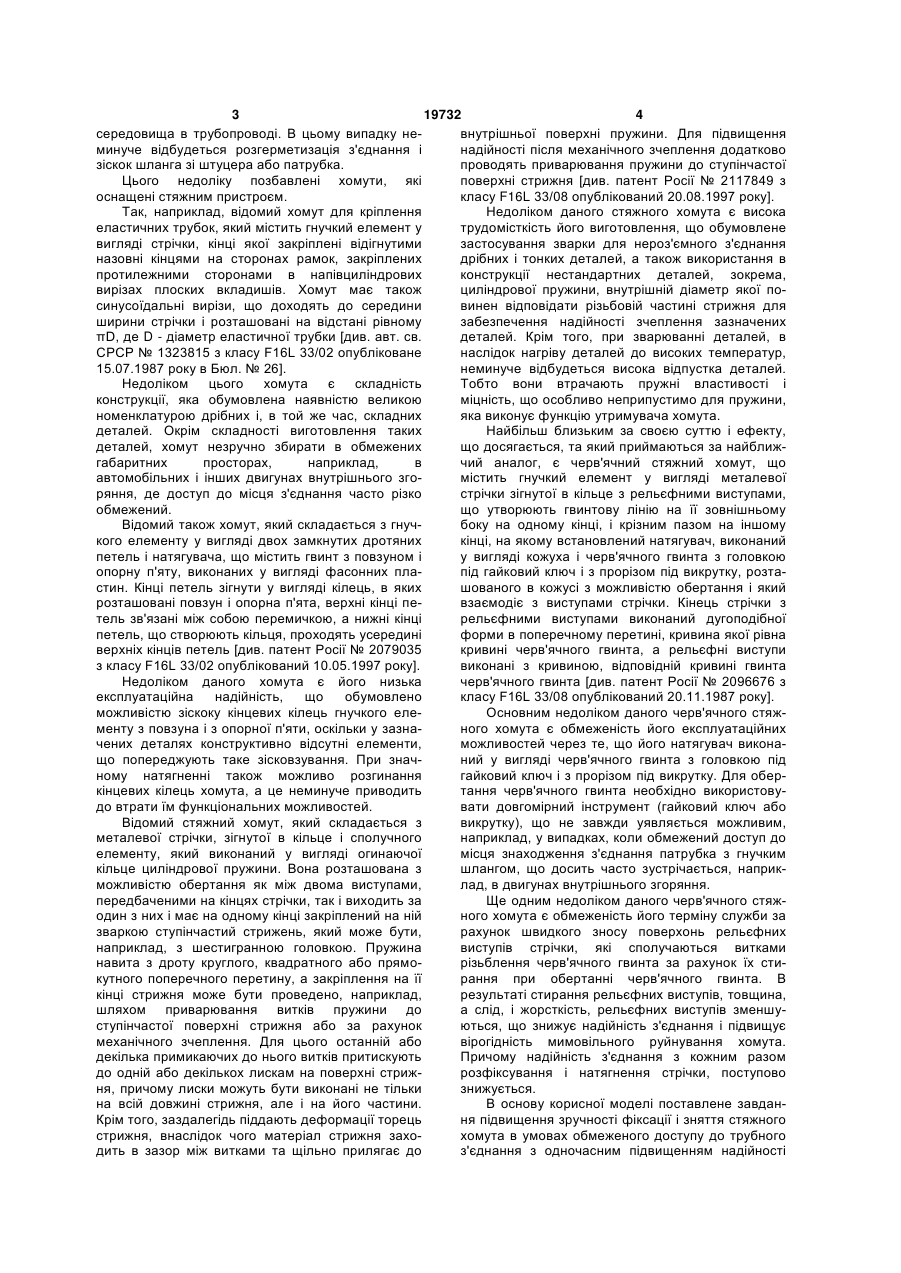

Стяжний важільний хомут, який містить гнучкий елемент у вигляді металевої стрічки, зігнутої в кільце з рельєфними виступами на її зовнішньому боці на одному кінці і з натягувачем на іншому кінці, який відрізняється тим, що натягувач виконаний у вигляді коливного важеля-натягувача, встановленого на осі в утримувачі з упорною віссю і 3 19732 4 середовища в трубопроводі. В цьому випадку невнутрішньої поверхні пружини. Для підвищення минуче відбудеться розгерметизація з'єднання і надійності після механічного зчеплення додатково зіскок шланга зі штуцера або патрубка. проводять приварювання пружини до ступінчастої Цього недоліку позбавлені хомути, які поверхні стрижня [див. патент Росії № 2117849 з оснащені стяжним пристроєм. класу F16L 33/08 опублікований 20.08.1997 року]. Так, наприклад, відомий хомут для кріплення Недоліком даного стяжного хомута є висока еластичних трубок, який містить гнучкий елемент у трудомісткість його виготовлення, що обумовлене вигляді стрічки, кінці якої закріплені відігнутими застосування зварки для нероз'ємного з'єднання назовні кінцями на сторонах рамок, закріплених дрібних і тонких деталей, а також використання в протилежними сторонами в напівциліндрових конструкції нестандартних деталей, зокрема, вирізах плоских вкладишів. Хомут має також циліндрової пружини, внутрішній діаметр якої посинусоїдальні вирізи, що доходять до середини винен відповідати різьбовій частині стрижня для ширини стрічки і розташовані на відстані рівному забезпечення надійності зчеплення зазначених πD, де D - діаметр еластичної трубки [див. авт. св. деталей. Крім того, при зварюванні деталей, в СРСР № 1323815 з класу F16L 33/02 опубліковане наслідок нагріву деталей до високих температур, 15.07.1987 року в Бюл. № 26]. неминуче відбудеться висока відпустка деталей. Недоліком цього хомута є складність Тобто вони втрачають пружні властивості і конструкції, яка обумовлена наявністю великою міцність, що особливо неприпустимо для пружини, номенклатурою дрібних і, в той же час, складних яка виконує функцію утримувача хомута. деталей. Окрім складності виготовлення таких Найбільш близьким за своєю суттю і ефекту, деталей, хомут незручно збирати в обмежених що досягається, та який приймаються за найближгабаритних просторах, наприклад, в чий аналог, є черв'ячний стяжний хомут, що автомобільних і інших двигунах внутрішнього згомістить гнучкий елемент у вигляді металевої ряння, де доступ до місця з'єднання часто різко стрічки зігнутої в кільце з рельєфними виступами, обмежений. що утворюють гвинтову лінію на її зовнішньому Відомий також хомут, який складається з гнучбоку на одному кінці, і крізним пазом на іншому кого елементу у вигляді двох замкнутих дротяних кінці, на якому встановлений натягувач, виконаний петель і натягувача, що містить гвинт з повзуном і у вигляді кожуха і черв'ячного гвинта з головкою опорну п'яту, виконаних у вигляді фасонних плапід гайковий ключ і з прорізом під викрутку, розтастин. Кінці петель зігнути у вигляді кілець, в яких шованого в кожусі з можливістю обертання і який розташовані повзун і опорна п'ята, верхні кінці певзаємодіє з виступами стрічки. Кінець стрічки з тель зв'язані між собою перемичкою, а нижні кінці рельєфними виступами виконаний дугоподібної петель, що створюють кільця, проходять усередині форми в поперечному перетині, кривина якої рівна верхніх кінців петель [див. патент Росії № 2079035 кривині черв'ячного гвинта, а рельєфні виступи з класу F16L 33/02 опублікований 10.05.1997 року]. виконані з кривиною, відповідній кривині гвинта Недоліком даного хомута є його низька черв'ячного гвинта [див. патент Росії № 2096676 з експлуатаційна надійність, що обумовлено класу F16L 33/08 опублікований 20.11.1987 року]. можливістю зіскоку кінцевих кілець гнучкого елеОсновним недоліком даного черв'ячного стяжменту з повзуна і з опорної п'яти, оскільки у зазнаного хомута є обмеженість його експлуатаційних чених деталях конструктивно відсутні елементи, можливостей через те, що його натягувач виконащо попереджують таке зісковзування. При значний у вигляді черв'ячного гвинта з головкою під ному натягненні також можливо розгинання гайковий ключ і з прорізом під викрутку. Для оберкінцевих кілець хомута, а це неминуче приводить тання черв'ячного гвинта необхідно використовудо втрати їм функціональних можливостей. вати довгомірний інструмент (гайковий ключ або Відомий стяжний хомут, який складається з викрутку), що не завжди уявляється можливим, металевої стрічки, зігнутої в кільце і сполучного наприклад, у випадках, коли обмежений доступ до елементу, який виконаний у вигляді огинаючої місця знаходження з'єднання патрубка з гнучким кільце циліндрової пружини. Вона розташована з шлангом, що досить часто зустрічається, наприкможливістю обертання як між двома виступами, лад, в двигунах внутрішнього згоряння. передбаченими на кінцях стрічки, так і виходить за Ще одним недоліком даного черв'ячного стяжодин з них і має на одному кінці закріплений на ній ного хомута є обмеженість його терміну служби за зваркою ступінчастий стрижень, який може бути, рахунок швидкого зносу поверхонь рельєфних наприклад, з шестигранною головкою. Пружина виступів стрічки, які сполучаються витками навита з дроту круглого, квадратного або пряморізьблення черв'ячного гвинта за рахунок їх стикутного поперечного перетину, а закріплення на її рання при обертанні черв'ячного гвинта. В кінці стрижня може бути проведено, наприклад, результаті стирання рельєфних виступів, товщина, шляхом приварювання витків пружини до а слід, і жорсткість, рельєфних виступів зменшуступінчастої поверхні стрижня або за рахунок ються, що знижує надійність з'єднання і підвищує механічного зчеплення. Для цього останній або вірогідність мимовільного руйнування хомута. декілька примикаючих до нього витків притискують Причому надійність з'єднання з кожним разом до одній або декількох лискам на поверхні стрижрозфіксування і натягнення стрічки, поступово ня, причому лиски можуть бути виконані не тільки знижується. на всій довжині стрижня, але і на його частини. В основу корисної моделі поставлене завданКрім того, заздалегідь піддають деформації торець ня підвищення зручності фіксації і зняття стяжного стрижня, внаслідок чого матеріал стрижня захохомута в умовах обмеженого доступу до трубного дить в зазор між витками та щільно прилягає до з'єднання з одночасним підвищенням надійності 5 19732 6 трубного з'єднання і збільшення терміну служби шпильки 7, розташованими в поперечному напрямі хомута за рахунок виключення стирання повервідносно металевої стрічки 1, які можуть входити в хонь натягувача і гнучкої стрічки, що сполучаютьадекватні за розмірами перфораційні отвори 8, ся, шляхом зміни принципу натягнення останньої, виконаними по краях металевої стрічки 1. На а також забезпечення натягувача засобом для утримувачі 5, під металевою стрічкою 1 встановйого приведення в дію без використання гайкових лений на осі 9 важіль-розфіксувач 10. ключів і викруток. Важіль-натягувач 3 з отвором 11, переважно Рішення поставленої задачі досягається тим, прямокутного перетину, для заведення подовжущо стяжний хомут, який містить гнучкий елемент у вача (не показаний) у випадках, коли це необхідно, вигляді металевої стрічки зігнутої в кільце з на робочому кінці забезпечений зубами 12. Ці зуби рельєфними виступами на її зовнішньому боку на 12, при повороті важеля-натягувача 3, одному кінці, і з натягувачем на іншому кінці, згідно взаємодіють з рельєфними виступами 2 металевої пропозиції, натягувач виконаний у вигляді коливстрічки 1. Важіль-натягувач 3 також забезпечений ного важеля-натягувача, встановленого на осі в упором 13 для фіксації металевої стрічки 1 в наутримувачі з упорною віссю, і оснащеного на одтягнутому положенні. ному кінці зубами що взаємодіють з рельєфними Подальша суть запропонованого технічного виступами металевої стрічки, а також упором для рішення пояснюється спільно з принципом роботи фіксації металевої стрічки в натягнутому стані, при стяжного важільного хомута. цьому на горизонтальній поверхні утримувача є Початкове положення стяжного хомута покадві шпильки розташованих у поперечному напрямі, зане фіг.2. Важіль-натягувач 3 знаходиться в що взаємодіють з адекватними за розмірами проміжному положенні, важіль-розфіксувач 10 перфораційними отворами, виконаними по краях опущений до низу, металева стрічка 1 заведена металевої стрічки, а для розфіксування металевої під важіль-натягувач 3 і розташовується, під дією стрічки, а також натягувач оснащений важелемпружності, над шпильками 7. Для натягнення розфіксувачем, встановленим на осі в нижній металевої стрічки 1 (фіг.3), важіль-натягувач 3 частині утримувача, крім того, у важелі-натягувачі піднімають вгору (повертають в напрямі проти виконаний отвір для заведення подовжувача у годинникової стрілки). При цьому зуби 12 входять випадках, коли це необхідно. в зачеплення з рельєфними виступами 2 і Використання в конструкції запропонованого переміщають металеву стрічку 1, стягуючи хомут. хомута важеля-натягувача із зубчатим кінцем Для закріплення металевої стрічки 1 в натягнутому дозволяє принципово змінити схему роботи натяположенні (фіг.4), важіль-натягувач 3 опускають до гувача, а саме: відмовитися від обертаючого руху, низу (повертають в напрямі за годинниковою який викликає тертя поверхонь, що сполучаються, стрілкою). При цьому упор 13 притискує металеву на гойдаючий, який вимагає значно меншого зустрічку 1 донизу, шпильки 7 входять в силля для приводу в дію і зменшення загальної перфораційні отвори 8, утворюючи замкове довжини важеля, що забезпечує зручність з'єднання, що виключає мимовільне радіальне закріплення хомута в важкодоступних місцях. переміщення металевої стрічки 1. Наявність в конструкції запропонованого хомута Для розфіксування металевої стрічки 1, важеля-розфіксувача дозволяє одним рухом заздалегідь важіль-натягувач 3 переводять в розфіксувати хомут, що значно скорочує проміжне положення, потім важіль-розфіксувач 10 трудомісткість і час зняття хомута з трубчастого піднімають вгору. При цьому його нижня частина, з'єднання. Наявність шпильок на утримувачі і повертаючись на осі 9, піднімається вгору і відповідній перфорації на стрічці дозволяє піднімає металеву стрічку 1, вивільняючи шпильки підвищити надійність фіксації трубопроводу на 7 від перфораційних отворів 8. патрубку. Суттєва відмінність корисної моделі, що Подальша суть запропонованого технічного заявляється, від раніше відомих аналогічних рішення пояснюється ілюстративним матеріалом, технічних рішень, полягає в тому, що стяжний хона якому зображено наступне: фіг.1 - запропономут оснащений натягувачем важільного типу. Вкаваний стяжний хомут, вигляд в плані; фіг.2 - те ж зана відмінність дозволяє уникнути зносу поверсаме, вигляд збоку, з початковим положенням вахонь, що сполучаються, під дією сил тертя, желя-натягувача; фіг.3 - те ж саме, вигляд збоку, у забезпечити можливість встановлення хомута момент натягнення металевої стрічки; фіг.4 - те ж важкодоступним місцях, виключити мимовільне саме, вигляд збоку, у фіксованому положенні розфіксування металевої стрічки. Жоден з відомих металевої стрічки; фіг.5 - конструкція важеляхомутів не може володіти відміченими властиворозфіксувача, вигляд в плані. стями, оскільки або взагалі не містять в конструкції Запропонований стяжний хомут, містить гнучнатягувача, або містять, але гвинтового типа, що кий елемент у вигляді металевої стрічки 1 зігнутої дозволяє їх встановлювати тільки в місцях з в кільце з рельєфними виступами 2 на її відкритим доступом, а також подібні хомути зовнішньому боку на одному кінці. На іншому кінці схильні до передчасного зносу та незручні в металевої стрічки 1 розташований натягувач, виексплуатації. конаний у вигляді важеля-натягувача 3, що До технічних переваг запропонованої корисної коливається, встановленого на осі 4 в утримувачі моделі, в порівнянні з найближчим аналогом, мож5 з упорною віссю 6. Утримувач 5 прикріплений до на віднести наступне: кінця металевої стрічки 1 за допомогою контактно- підвищення зручності фіксації і зняття в умого зварювання, або іншим відомим способом. На вах обмеженого доступу за рахунок того, що горизонтальній поверхні утримувача 5 є дві 7 19732 8 кріплення хомута може бути здійснено без додат- підвищенням надійності фіксації металевої кового слюсарного інструменту; стрічки за рахунок утворення замкового з'єднання - збільшення терміну служби за рахунок викшпильками і перфораційними, отворами; лючення стирання поверхонь натягувача і гнучкої - простота обслуговування: одним поворотом стрічки, що сполучаються; одного важеля проводиться натягнення, а одним поворотом другого важеля - повне розфіксування хомута. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
