Зубний імплантат для зубопротезування

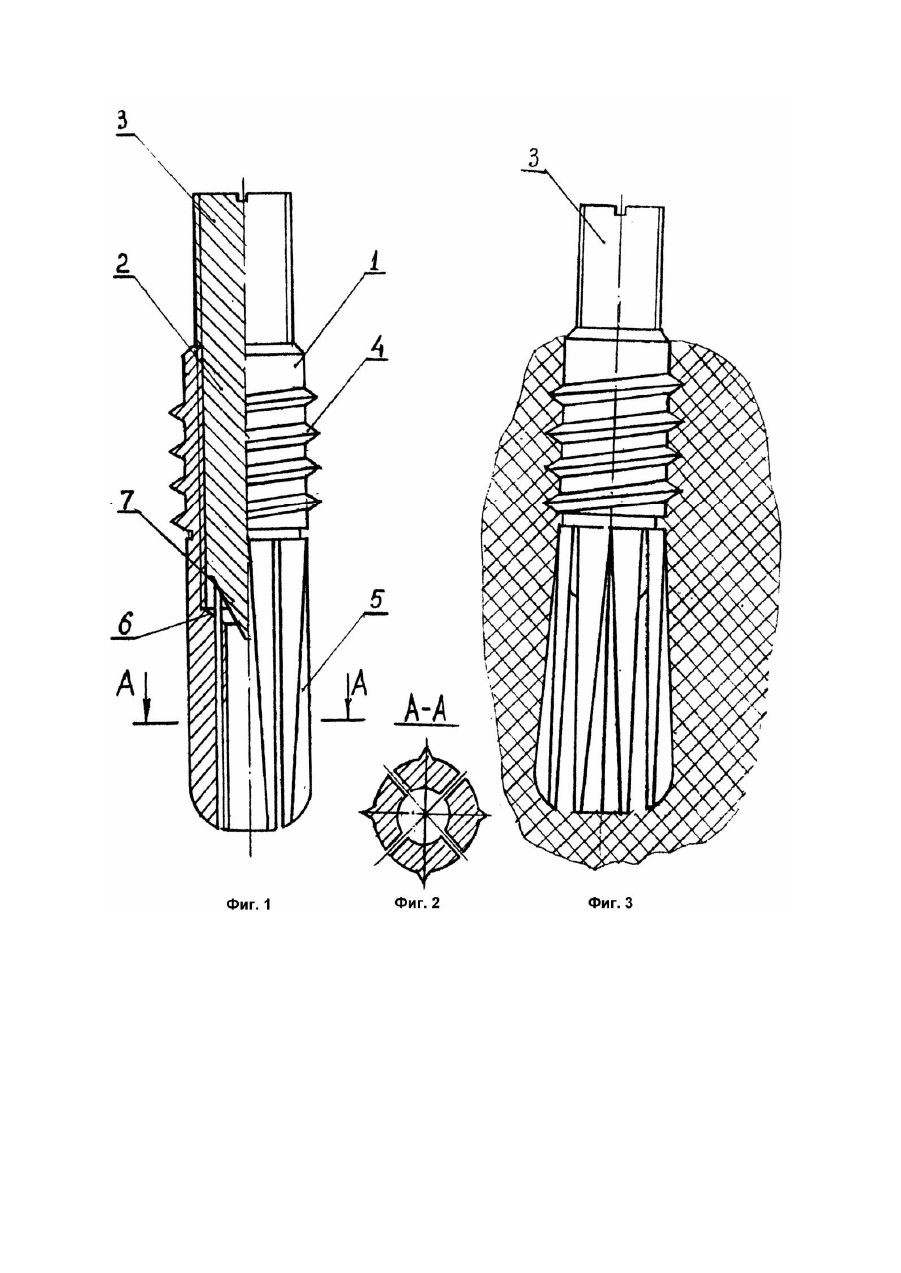

Изобретение относится к стоматологии, в частности к зубным имплантатам и найдет применение при протезировании полости рта в случае частичной или полной потери зубов. Металлические зубные имплантаты, изготовленные из биосовместимого высокочистого титана или хромокобальтового сплава довольно широко известны. Известен зубной имплантат (А.с. СССР №1706604, кл. A61C8/00; 1992), который содержит стержневое основание, выполненное в виде цилиндрической спирали диаметром 1,55мм с заостренным концом и снабженное цилиндрической частью с резьбой для крепления в костной ткани. Внешний диаметр спирали составляет 5 - 6мм, а расстояние между витками 2,5 - 3мм. При использовании такой конструкции невозможно достичь надежной фиксации ввиду того, что спираль будет пружинить и со временем установленный имплантат потеряет неподвижность, кроме того достаточно высока степень травмирования костной ткани при введении из-за заостренного конца и больших усилий, прилагаемых при вкручивании имплантата в кость. Известен стоматологический имплантат (А.с. СССР №1801409, кл. 5 A61C8/00, 1993), содержащий цилиндрическое основание и головку, выполненные в виде сердечних а с наружной и корневой частью, содержащей на боковой поверхности резьбу. Наружный диаметр резьбы в 3 раза превышает диаметр головки имплантата, а глубина резьбы равна ее диаметру. Использование такого имплантата вызовет значительные трудности при его введении в костную ткань и повышенный травматизм при изготовлении отверстия под имплантат в костной ткани, так как глубина резьбы равна диаметру наружной части имплантата, а шаг винтовой линии в 4,5 раза меньше наружного диаметра корневой части. Наиболее близким к заявляемому является внутрикостный штифт для крепления зубных протезов (Патент Украины №4665, кл. A61C8/00, 1994), содержащий стержневой полый корпус, кольцевая часть которого имеет разрезы вдоль оси, распорный винт с опорной головкой, размещенный в резьбовом канале полого корпуса. Канал корпуса имеет переменное сечение с образованием уступа в месте перехода участка канала с большим диаметром в участок канала с меньшим диаметром, участок канал с большим диаметром имеет резьбу, а участок канала с меньшим диаметром имеет тонкие стенки, при этом на боковой поверхности корпуса по его периметру выполнено по меньшей мере два кольцевых углубления, одно из которых расположено над уступом напротив участка канала с большим диаметром, а разрезы проходят от дистального конца корпуса до верхней границы вышеуказанного углубления, причем распорный винт имеет коническую хвостовую часть, выполненную с возможностью взаимодействия с уступом в канале корпуса. Данный внутрикостный штифт для крепления зубных протезов имеет существенный недостаток. После ввода внутрикостного штифта в отверстие костной ткани нет надежной его фиксации от осевого перемещения. Далее при вкручивании распорного винта до упора и раздвижения "лепестков" корпуса возникают силы которые стремятся вытолкнуть шти фт из его ложа. В основу изобретения поставлена задача разработки зубного имплантата обеспечивающего надежное механическое крепление в костной ткани, и как следствие - уменьшение времени заживления и зарастания имплантата. Предложен зубной имплантат для зубопротезирования содержащий полый корпус со сквозными пазами, при этом канал корпуса имеет переменное сечение на большем диаметре которого выполнена резьба, опорную головку, под зубной имплантат и распорный винт с конической хвостовой частью, размещенный в резьбовом канале полости, в котором корпус имплантата состоит из цилиндрической и конической частей, причем на цилиндрической части выполнена резьба, а на конической расположены продольные направляющие треугольной формы. Это позволяет повысить надежность механического крепления имплантата в костной ткани, так как от осевого смещения имплантат предотвращает резьба на цилиндрической части, а продольные направляющие - от поворота. На фиг.1 дан общий вид предлагаемого имплантата; на фиг.2 -сечение А - А на фиг.1; на фиг.3 - схема размещения имплантата в костной ткани. Предлагаемый зубной имплантат для зубопротезирования состоит из корпуса 1, распорного винта 2, опорной головки 3. Корпус 1 (фиг.1) состоит из цилиндрической части с резьбой 4 и конической части с четырьмя продольными направляющими 5 треугольной формы (фиг.2). Корпус 1 (фиг.1) - полый, причем канал корпуса имеет переменное по длине сечение и уступ 6. При этом в верхней части корпуса внутри полости на большем диаметре нанесена резьба, а на нижней конической части выполнены четыре продольных разреза на равных угловых расстояниях друг от друга. Распорный винт 2 имеет коническую хвостовую часть 7. Устанавливают известным способом с соблюдением обычных правил гигиены и анестезии. Просверливают отверстие в костной ткани, затем метчиком нарезают резьбу на глубину равную длине 4 на цилиндрической части корпуса. После чего ввинчивают корпус 1 (фиг.3) до упора, устанавливают в канал корпуса распорный винт 2 и вкручивают до упора его конического хвостовика 7 в уступ 6. При этом "лепестки" раздвигаются, направляющие 5 треугольной формы внедряются в костную ткань, а коническая поверхность нижней части корпуса приобретает цилиндрическую форму с диаметром равным диаметру просверленного отверстия. На выступающую часть распорного винта 2 навинчивается опорная головка 3 (фиг.3). Через 10 - 12 дней наступает заживление и зарастание имплантата костной тканью. Таким образом, применение предлагаемого имплантата обеспечивает надежное механическое его крепление в костной ткани, т.к. от осевого смещения имплантат предотвращает резьба 4, на цилиндрической части корпуса, а от поворота продольные направляющие 5.
