Башмак опорний гідравлічного колісного екскаватора

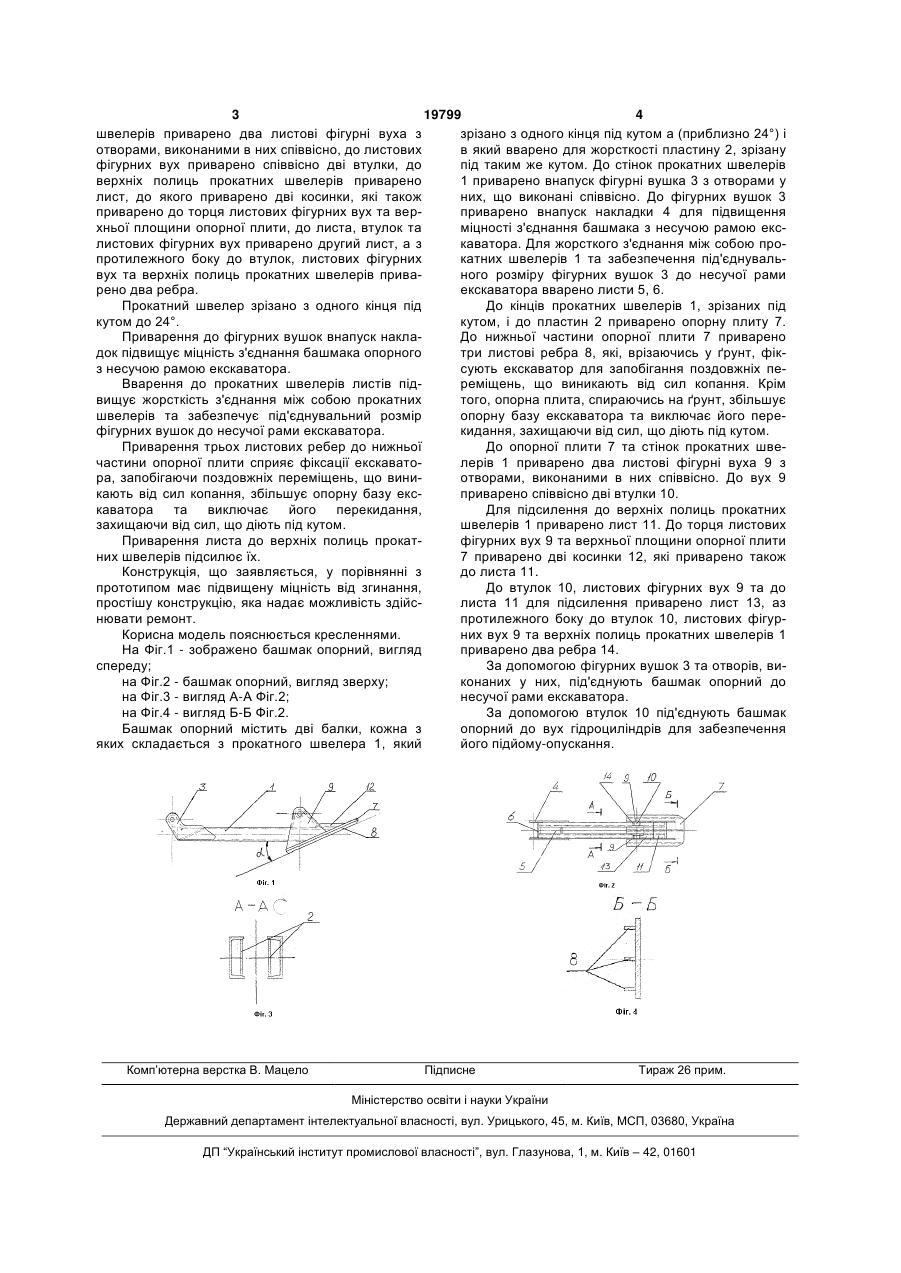

1. Башмак опорний, що містить дві балки, до яких під'єднано опорну плиту та приварено вушка для під'єднання до несучої рами і гідроциліндрів керування башмаком, який відрізняється тим, що кожна балка складається з прокатного швелера, який зрізано з одного кінця під кутом і в який вварено пластину, зрізану під таким же кутом, до стінок прокатних швелерів приварено внапуск фігурні вушка з отворами у них, що виконано співвісно, до фігурних вушок приварено внапуск накладки, для 3 19799 4 швелерів приварено два листові фігурні вуха з зрізано з одного кінця під кутом а (приблизно 24°) і отворами, виконаними в них співвісно, до листових в який вварено для жорсткості пластину 2, зрізану фігурних вух приварено співвісно дві втулки, до під таким же кутом. До стінок прокатних швелерів верхніх полиць прокатних швелерів приварено 1 приварено внапуск фігурні вушка 3 з отворами у лист, до якого приварено дві косинки, які також них, що виконані співвісно. До фігурних вушок 3 приварено до торця листових фігурних вух та верприварено внапуск накладки 4 для підвищення хньої площини опорної плити, до листа, втулок та міцності з'єднання башмака з несучою рамою екслистових фігурних вух приварено другий лист, а з каватора. Для жорсткого з'єднання між собою пропротилежного боку до втулок, листових фігурних катних швелерів 1 та забезпечення під'єднувальвух та верхніх полиць прокатних швелерів приваного розміру фігурних вушок 3 до несучої рами рено два ребра. екскаватора вварено листи 5, 6. Прокатний швелер зрізано з одного кінця під До кінців прокатних швелерів 1, зрізаних під кутом до 24°. кутом, і до пластин 2 приварено опорну плиту 7. Приварення до фігурних вушок внапуск наклаДо нижньої частини опорної плити 7 приварено док підвищує міцність з'єднання башмака опорного три листові ребра 8, які, врізаючись у ґрунт, фікз несучою рамою екскаватора. сують екскаватор для запобігання поздовжніх пеВварення до прокатних швелерів листів підреміщень, що виникають від сил копання. Крім вищує жорсткість з'єднання між собою прокатних того, опорна плита, спираючись на ґрунт, збільшує швелерів та забезпечує під'єднувальний розмір опорну базу екскаватора та виключає його перефігурних вушок до несучої рами екскаватора. кидання, захищаючи від сил, що діють під кутом. Приварення трьох листових ребер до нижньої До опорної плити 7 та стінок прокатних швечастини опорної плити сприяє фіксації екскаватолерів 1 приварено два листові фігурні вуха 9 з ра, запобігаючи поздовжніх переміщень, що виниотворами, виконаними в них співвісно. До вух 9 кають від сил копання, збільшує опорну базу експриварено співвісно дві втулки 10. каватора та виключає його перекидання, Для підсилення до верхніх полиць прокатних захищаючи від сил, що діють під кутом. швелерів 1 приварено лист 11. До торця листових Приварення листа до верхніх полиць прокатфігурних вух 9 та верхньої площини опорної плити них швелерів підсилює їх. 7 приварено дві косинки 12, які приварено також Конструкція, що заявляється, у порівнянні з до листа 11. прототипом має підвищену міцність від згинання, До втулок 10, листових фігурних вух 9 та до простішу конструкцію, яка надає можливість здійслиста 11 для підсилення приварено лист 13, аз нювати ремонт. протилежного боку до втулок 10, листових фігурКорисна модель пояснюється кресленнями. них вух 9 та верхніх полиць прокатних швелерів 1 На Фіг.1 - зображено башмак опорний, вигляд приварено два ребра 14. спереду; За допомогою фігурних вушок 3 та отворів, вина Фіг.2 - башмак опорний, вигляд зверху; конаних у них, під'єднують башмак опорний до на Фіг.3 - вигляд А-А Фіг.2; несучої рами екскаватора. на Фіг.4 - вигляд Б-Б Фіг.2. За допомогою втулок 10 під'єднують башмак Башмак опорний містить дві балки, кожна з опорний до вух гідроциліндрів для забезпечення яких складається з прокатного швелера 1, який його підйому-опускання. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
