E02F 9/02 — ходова частина

Номер патенту: 115992

Опубліковано: 10.05.2017

Автори: Шатов Сергій Васильович, Погоржельський Євген Дмитрович, Лисиця Вадим Вадимович, Хмара Леонід Андрійович

МПК: E02F 9/02, E02F 3/76

Мітки: автогрейдер

Формула / Реферат:

Автогрейдер, що містить самохідне шасі з рамою та передній, середній і задній мости з паралельними колесами, кабіну, грейдерний та бульдозерний відвали, який відрізняється тим, що колеса кожного з мостів, починаючи з переднього, виконані різного діаметру за умови D1>D2>D3, де D1, D2, D3 - діаметр коліс відповідно переднього, середнього і заднього мостів.

Номер патенту: 113476

Опубліковано: 25.01.2017

Автори: Калужський Дмитро Юлійович, Нікітін Артем Анатолійович, Рудь Дмитро Анатолійович

МПК: E02F 9/02

Мітки: редуктора, рами, корпус, гусеничної, привода, екскаватора

Номер патенту: 84702

Опубліковано: 25.11.2008

Автор: Конрад Йозеф

МПК: B62D 57/00, E02F 9/02

Мітки: крокуючими, прохідності, транспортний, ланками, засіб, високої

Формула / Реферат:

1. Транспортний засіб високої прохідності з рамою, привідним агрегатом, осьовою конструкцією з колесами або гусеницями і приблизно паралельними ґрунту телескопічними трубами, виконаними з нерухомої труби (5) і рухомої труби (3), причому на вільному кінці рухомих труб (3) відповідно встановлений опорний елемент (4), який відрізняється тим, що рама (2) транспортного засобу складається із двох приблизно паралельних ґрунту телескопічних труб, які...

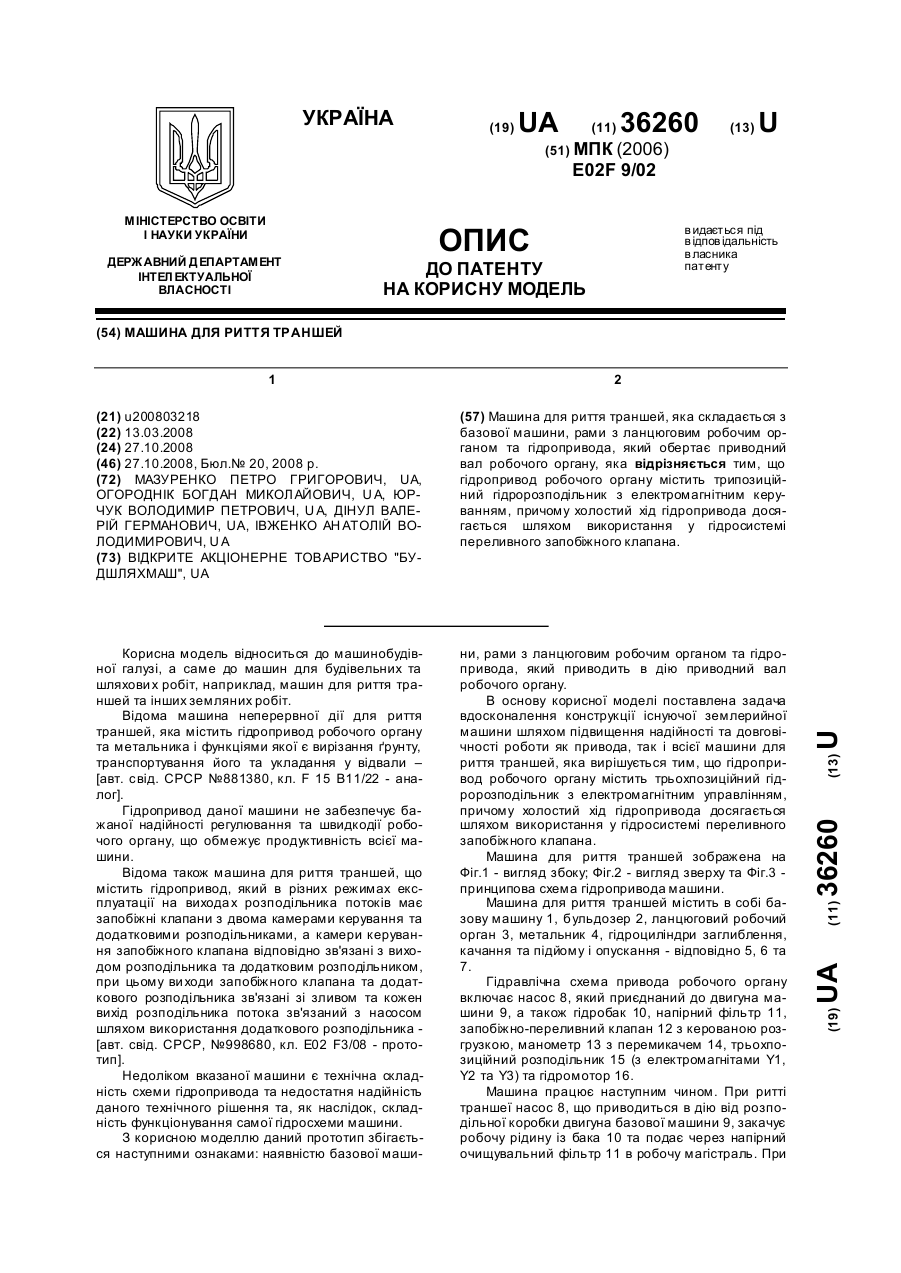

Номер патенту: 36260

Опубліковано: 27.10.2008

Автори: Юрчук Володимир Петрович, Івженко Анатолій Володимирович, Дінул Валерій Германович, Мазуренко Петро Григорович, Огороднік Богдан Миколайович

МПК: E02F 9/02

Мітки: траншей, риття, машина

Формула / Реферат:

Машина для риття траншей, яка складається з базової машини, рами з ланцюговим робочим органом та гідропривода, який обертає приводний вал робочого органу, яка відрізняється тим, що гідропривод робочого органу містить трипозиційний гідророзподільник з електромагнітним керуванням, причому холостий хід гідропривода досягається шляхом використання у гідросистемі переливного запобіжного клапана.

Номер патенту: 3101

Опубліковано: 15.10.2004

Автори: Чижик Володимир Васильович, Сахно Микола Олександрович, Борніков Леонід Миколайович, Буренко Олександр Георгійович, Кіхтенко Володимир Дмитрович

МПК: E02F 9/02

Мітки: взаємоповоротними, енергії, пристрій, машини, частинами, передачі

Формула / Реферат:

1. Пристрій для передачі енергії між взаємоповоротними частинами машини, що включає зв'язуючі енергопостачаючі елементи зазначених частин машини, які розміщені на пружному елементі криволінійної форми, який відрізняється тим, що пружний елемент виконано у вигляді відрізка сталевого каната, що утворює кілька витків, розташованих по спіралі, сформованої за допомогою упорів, між взаємоповоротними поверхнями, а енергопостачаючі елементи,...

Номер патенту: 57629

Опубліковано: 16.06.2003

Автори: Козаренко Володимир Іванович, Лупійчук Іван Михайлович, Войчак Григорій Васильович

МПК: B60T 13/10, B66C 9/00, B62D 21/00 ...

Мітки: шасі, зчленованою, транспортного, засобу, рамою, шарнірно

Формула / Реферат:

1. Шасі транспортного засобу з шарнірно зчленованою рамою, яке складається із передньої піврами з силовою установкою і бульдозером, який приводиться в дію за допомогою гідроциліндра, задньої піврами із вантажною платформою, грейферного навантажувача з асиметрично розміщеною поворотною колоною, встановленою спереду передньої піврами та гідрофікованої системи навішення, яке відрізняється тим, що між передньою і задньою піврамами встановлені...

Номер патенту: 46019

Опубліковано: 15.05.2002

Автори: Марченко Анатолій Іванович, Буренко Олександр Георгійович, Калашніков Олег Юрійович, Літвінов Леонід Іванович

МПК: E02F 9/02

Мітки: важких, крокуючий, кар'єрних, екскаваторів-лопат, хід

Формула / Реферат:

Крокуючий хід, переважно для важких кар'єрних екскаваторів-лопат, який включає неповоротну раму, на якій установлено чотири попарно-спряжених в площині руху кривошипних механізмів крокування з опорними лижами, який відрізняється тим, що кожний механізм крокування виконано в вигляді привідних коліс, з розміщеними на їх торцях діаметрально протилежно двома ексцентриками, повернутими всередину і назовні рами, при цьому ексцентрики, які повернуті...

Номер патенту: 45674

Опубліковано: 15.04.2002

Автори: Гріффен Олександр Леонідович, Карпенко Олександр Вікторович

МПК: E02F 9/02

Мітки: орган, екскаватора, одноківшового, робочий

Формула / Реферат:

Робочий орган одноківшевого екскаватора, що включає закріплені на стінках ковша нагрівальні пристрої з електронагрівальними елементами з поверхнево розподіленим тепловиділенням, який відрізняється тим, що нагрівальні елементи виконані плоскими, встановлені на внутрішній поверхні стінок ковша, відокремлені від неї шаром пружної волокнистої теплової ізоляції і прикриті металевими плитами захисної футеровки.

Номер патенту: 43700

Опубліковано: 17.12.2001

Автори: Карпенко Олександр Вікторович, Гріффен Олександр Леонідович, Потапенко Людміла Леонідівна

МПК: E02F 9/02

Мітки: база, машини, гірничотранспортної

Формула / Реферат:

1. База гірничотранспортної машини, що оснащена пристроями для її нагріву, яка відрізняється тим, що ці пристрої виконані у вигляді рівномірно розміщених на внутрішній стороні її опорної поверхні електронагрівачів, які мають плоский нагрівальний елемент, зовні закритий шаром теплової ізоляції.2. База гірничотранспортної машини по п. 1, яка відрізняється тим, що плоский нагрівальний елемент разом з шаром електричної ізоляції...

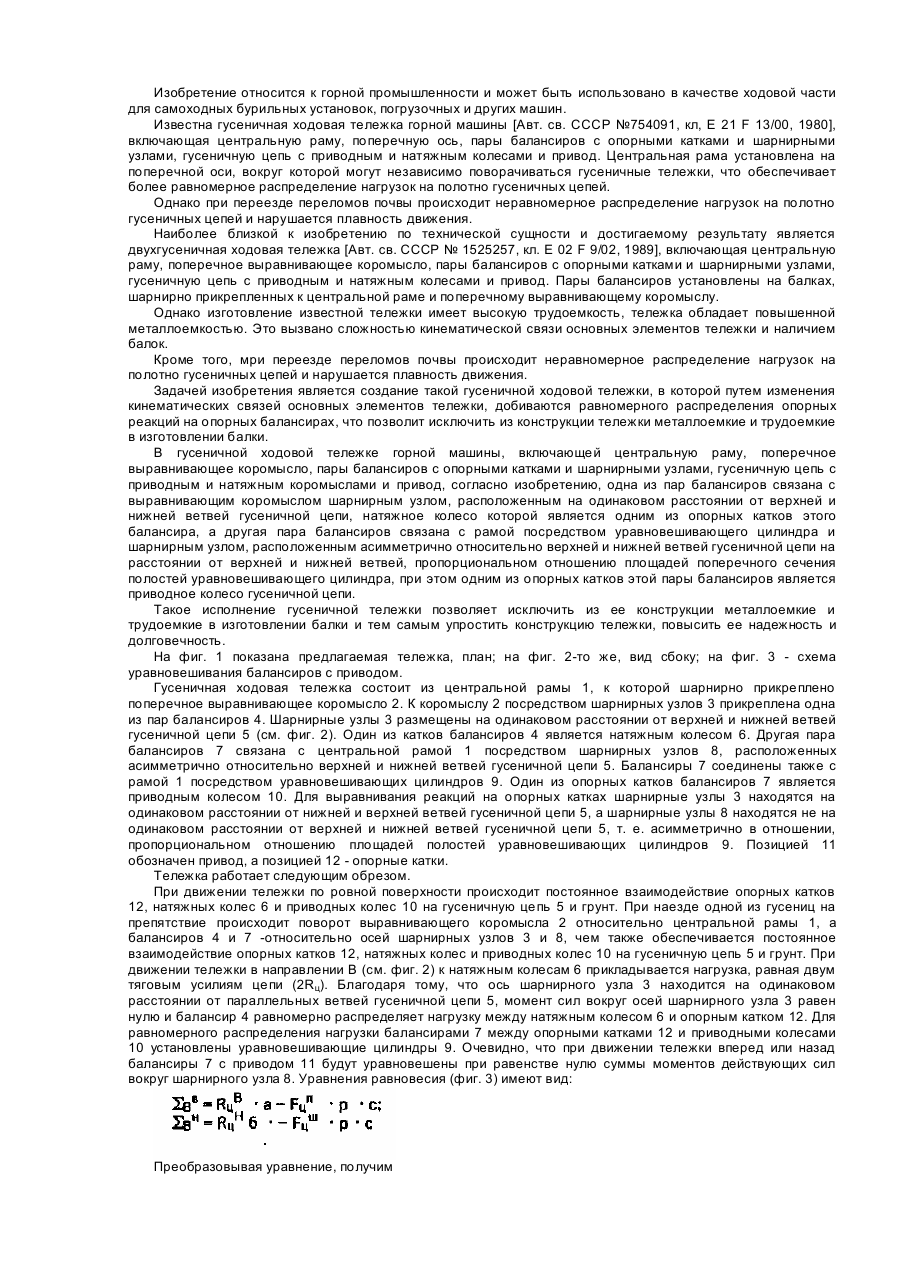

Номер патенту: 24015

Опубліковано: 31.08.1998

Автори: Юміна Володимир Григорович, Косарев Василь Васильович, Криворотько Олег Дмитрович

МПК: E02F 9/02, E21F 13/00

Мітки: машини, візок, ходовий, гусеничний, гірничої

Формула / Реферат:

Гусеничная ходовая тележка горной машины, включающая центральную раму, попе­речное выравнивающее коромысло, опорные ба­лансиры, ленивец, приводную звезду, гусеничную цепь, привод, отличающаяся тем, что одна из пар балансиров посредством шарнирного соединения, расположенного на одинаковом расстоянии от вер­хней и нижней ветвей цепи, параллельных между собой, связана с выравнивающим коромыслом, а другая пара балансиров связана с рамой...

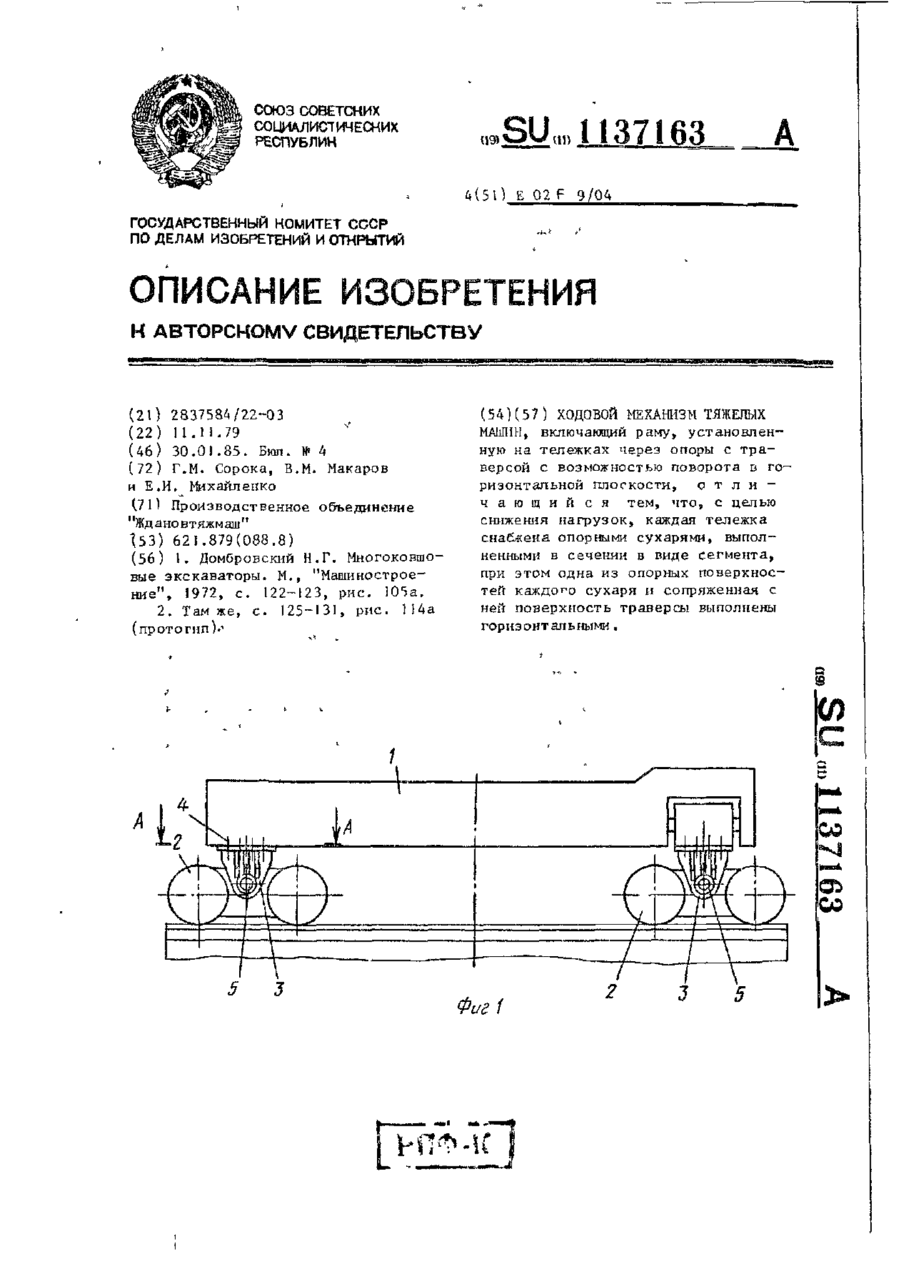

Номер патенту: 16509

Опубліковано: 29.08.1997

Автори: Макаров Віктор Михайлович, Михайленко Катерина Іванівна, Сорока Георгій Митрофанович

МПК: E02F 9/02

Мітки: важких, машин, ходовий, механізм

Формула / Реферат:

Ходовой механизм тяжелых машин, включающий раму, установленную на тележках через опоры с траверсой с возможностью поворота в горизонтальной плоскости, отличающийся тем, что, с целью снижения нагрузок, каждая тележка снабжена опорными сухарями, выполненными в сечении в виде сегмента, при этом одна из опорных поверхностей каждого сухаря и сопряженная с ней поверхность траверсы выполнены горизонтальными.

Номер патенту: 16517

Опубліковано: 29.08.1997

Автор: Сорока Георгій Митрофанович

МПК: E02F 9/02

Мітки: механізм, ходовий

Формула / Реферат:

Ходовой механизм, включающий ходовую раму с опорными элементами, связанные с рамой полиспасты, содержащие группы подвижных и неподвижных блоков, гидроцилиндры, корпуса и штоки которых соединены между собой и связаны с осями группы подвижных блоков, и механизм натяжения канатов, отличающийся тем, что, с целью сокращения времени наладочных работ, механизм натяжения выполнен из подвижно расположенных на корпусе гидроцилиндра траверсы и стержней...

Номер патенту: 16417

Опубліковано: 29.08.1997

Автори: Ляшенко Олександр Миколайович, Глубочанський Наум Дмитрович

МПК: E02F 9/02, B62D 55/08

Мітки: транспортного, ходова, засоба, частина

Формула / Реферат:

Ходовая часть транспортного средства, содержащая гусеничные тележки, каждая из которых включает в себя охваченные гусеничной лентой ведущее и натяжное колеса и опорные катки, продольную и поперечные рамы, шарнирно связанные между собой сферическими шарнирами, размещенными соосно поперечной раме, поперечная рама каждой тележки размещена со смещением относительно поперечной оси ходовой части транспортного средства, отличающаяся тем, что, с...

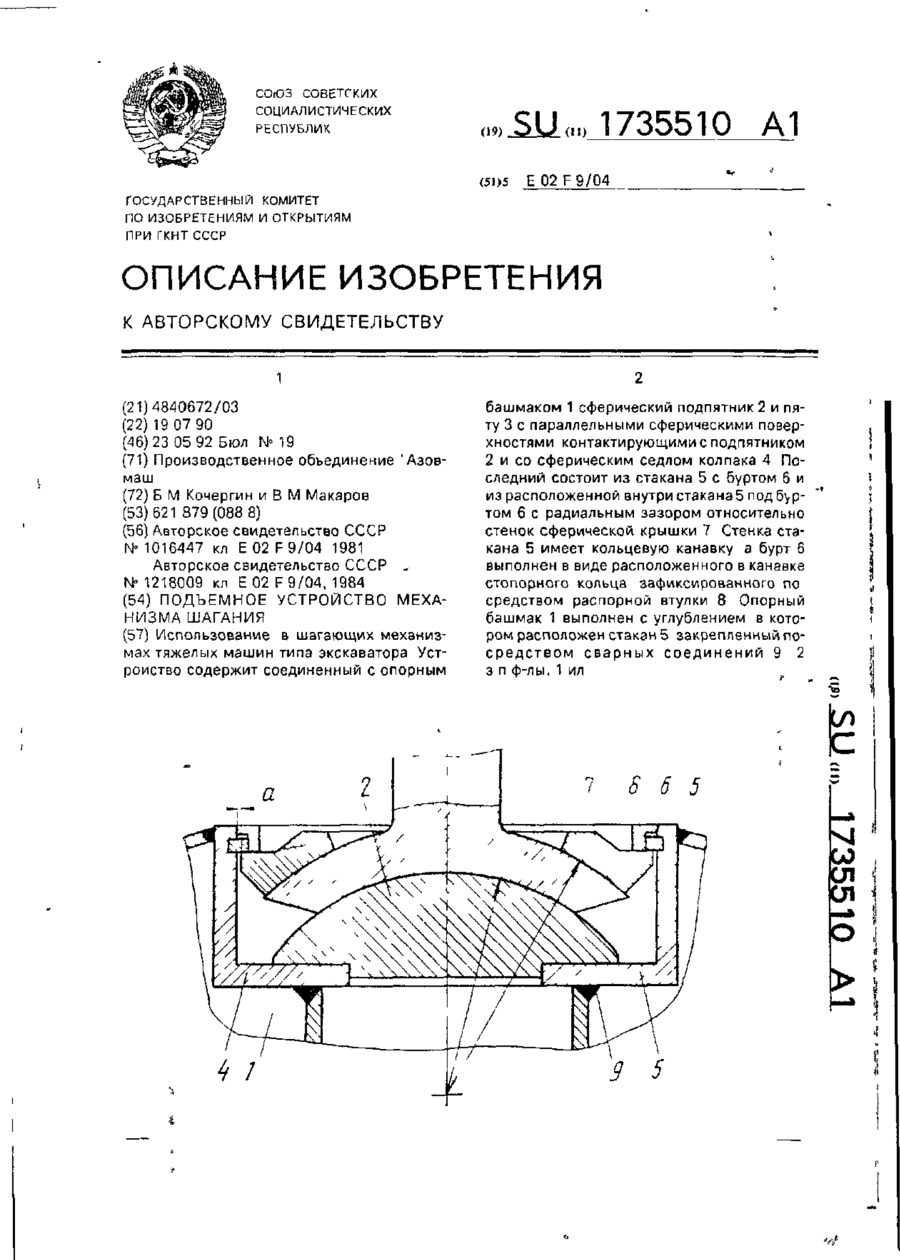

Номер патенту: 16875

Опубліковано: 29.08.1997

Автори: Макаров Віктор Михайлович, Кочергін Борис Михайлович

МПК: E02F 9/02

Мітки: механізма, підйомний, пристрій, крокування

Формула / Реферат:

1. Подъемное устройство механизма шагания, включающее соединенный с опорным башмаком сферический подпятник и пяту с параллельными сферическими поверхностями, контактирующими со сферическим подпятником и со сферическим седлом колпака, отличающееся тем, что, с целью повышения долговечности, снижения трудоемкости изготовления, монтажа и демонтажа, колпак выполнен составным из стакана с буртом и из расположенной внутри стакана под буртом с...

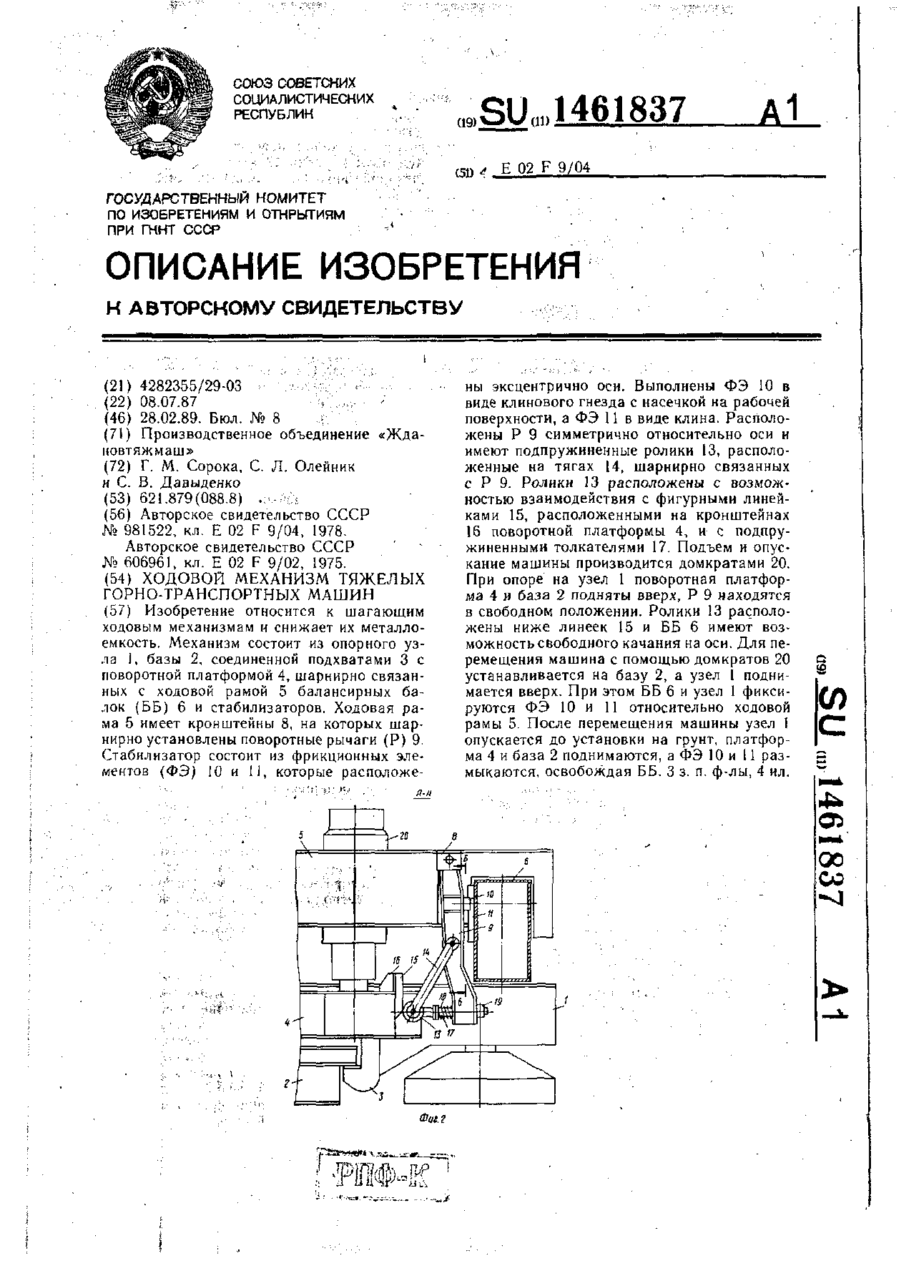

Номер патенту: 13556

Опубліковано: 25.04.1997

Автори: Олейник Сергій Леонідович, Давиденко Сергій Васильович, Сорока Георгій Митрофанович

МПК: E02F 9/02

Мітки: машин, ходовий, важких, механізм

Формула / Реферат:

1. Ходовой механизм тяжелых горнотранспортных машин, включающий связанные между собой опорный узел, базу, поворотную платформу, балансирную балку, соединенную с ходовой рамой шарниром и стабилизаторами балансирной балки, отличающийся тем, что, с целью снижения метал­лоемкости механизма, каждый стабилизатор вы­полнен из оснащенного фрикционным элементом поворотного рычага, один конец которого шарнирно соединен с ходовой рамой, а другой имеет...

Номер патенту: 13586

Опубліковано: 25.04.1997

Автори: Купреєв Олексій Миколайович, Вайцман Фелікс Абрамович

МПК: E02F 9/02

Мітки: машини, башмак, гірничотранспортувальної, опорний

Формула / Реферат:

1. Опорный башмак горно-транспортной ма­шины, включающий верхний и нижний опорный листы, верхний сферический шарнир, диафраг­мы, продольные и поперечные балки жесткости, центральное усиление и боковые стенки, отлича­ющийся тем, что, с целью повышения несущей способности башмака, его боковые стенки выпол­нены в виде граней ребристой оболочки с числом граней больше четырех, установленной на нижнем опорном листе.2, Опорный башмак по п.1,...

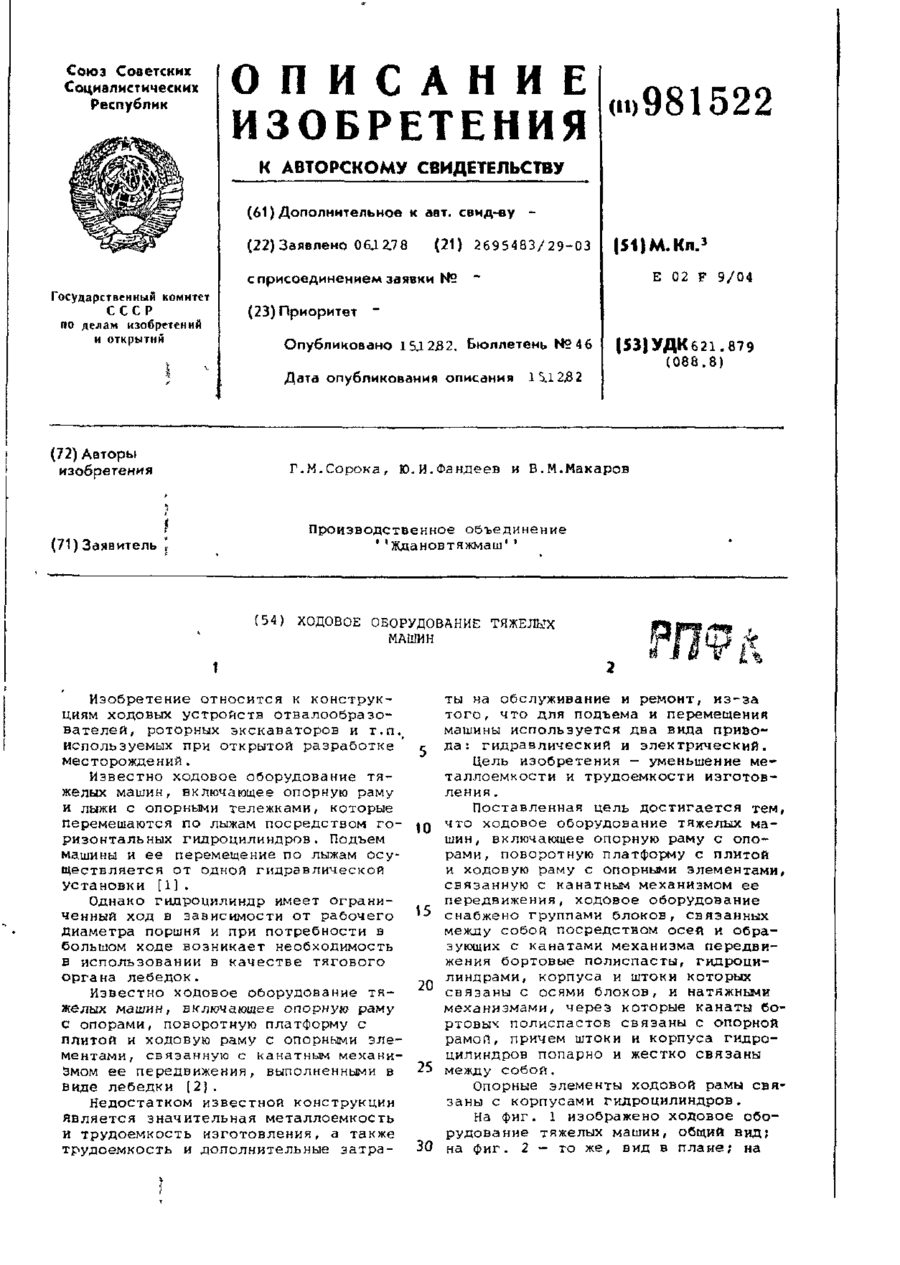

Номер патенту: 13548

Опубліковано: 25.04.1997

Автори: Макаров Віктор Михайлович, Сорока Георгій Митрофанович, Фандєєв Юрій Іванович

МПК: E02F 9/02

Мітки: важких, обладнання, ходове, машин

Формула / Реферат:

1. Ходовое оборудование тяжелых машин, включающее опорную раму с опорами, поворотную платформу с плитой и ходовую раму с опорными элементами, связанную с канатным механизмом ее передвижения, отличающееся тем, что, с целью уменьшения металлоемкости и трудоемкости изго­товления, ходовое оборудование снабжено группа­ми блоков, связанных между собой посредством осей и образующих с канатами механизма пере­движения бортовые полиспасты,...

Номер патенту: 8396

Опубліковано: 29.03.1996

Автор: Кочергін Борис Михайлович

МПК: E02F 9/02

Мітки: ходового, механізм, гусеничного, ланцюга, устаткування, приводу

Формула / Реферат:

Механизм привода гусеничной цепи ходового оборудования, включающий приводное колесо с центральным отверстием, привод и гусеничную балку с подшипниками, отличающийся тем, что, с целью снижения трудоемкости монтажа и ремон­та, приводное колесо выполнено с цапфами по бо­ковым сторонам, посредством которых оно посажено в подшипники гусеничной балки, а тихо­ходный вал привода установлен в центральном отверстии приводного колеса.

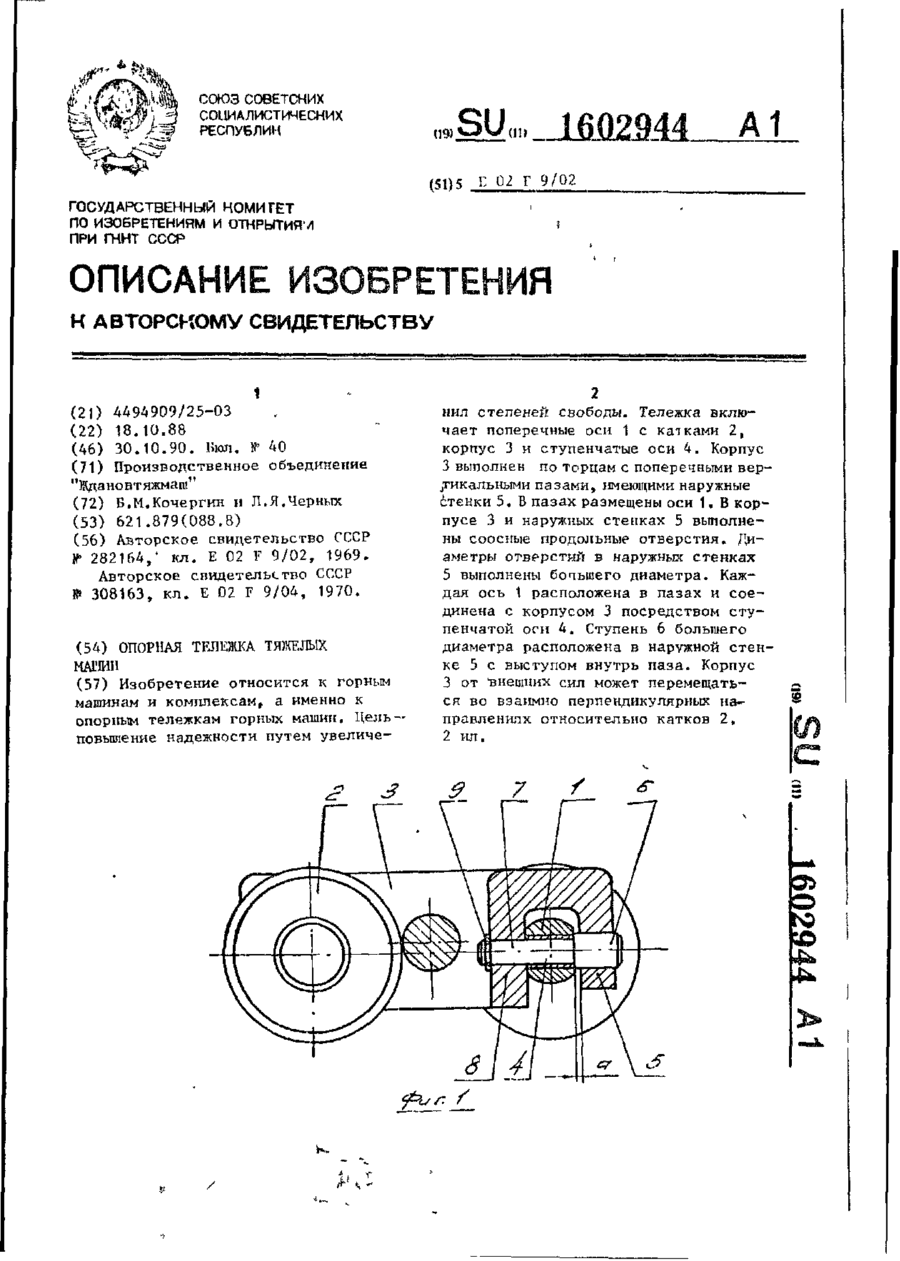

Номер патенту: 4010

Опубліковано: 27.12.1994

Автори: Кочергін Борис Михайлович, Черних Любов Яківна

МПК: E02F 9/02

Мітки: візок, важких, опорний, машин

Формула / Реферат:

Опорная тележка тяжелых машин, включа­ющая корпус, жестко соединенные с катками попе­речные оси, отличающаяся тем, что, с целью повышения надежности путем увеличения коли­чества степеней свободы, корпус выполнен по тор­цам с поперечными вертикальными пазами, имеющими наружные стенки, при этом в корпусе и наружных стенках выполнены соосные продоль­ные отверстия, причем диаметры отверстий в наружных стенках выполнены большего диаметра, а каждая...

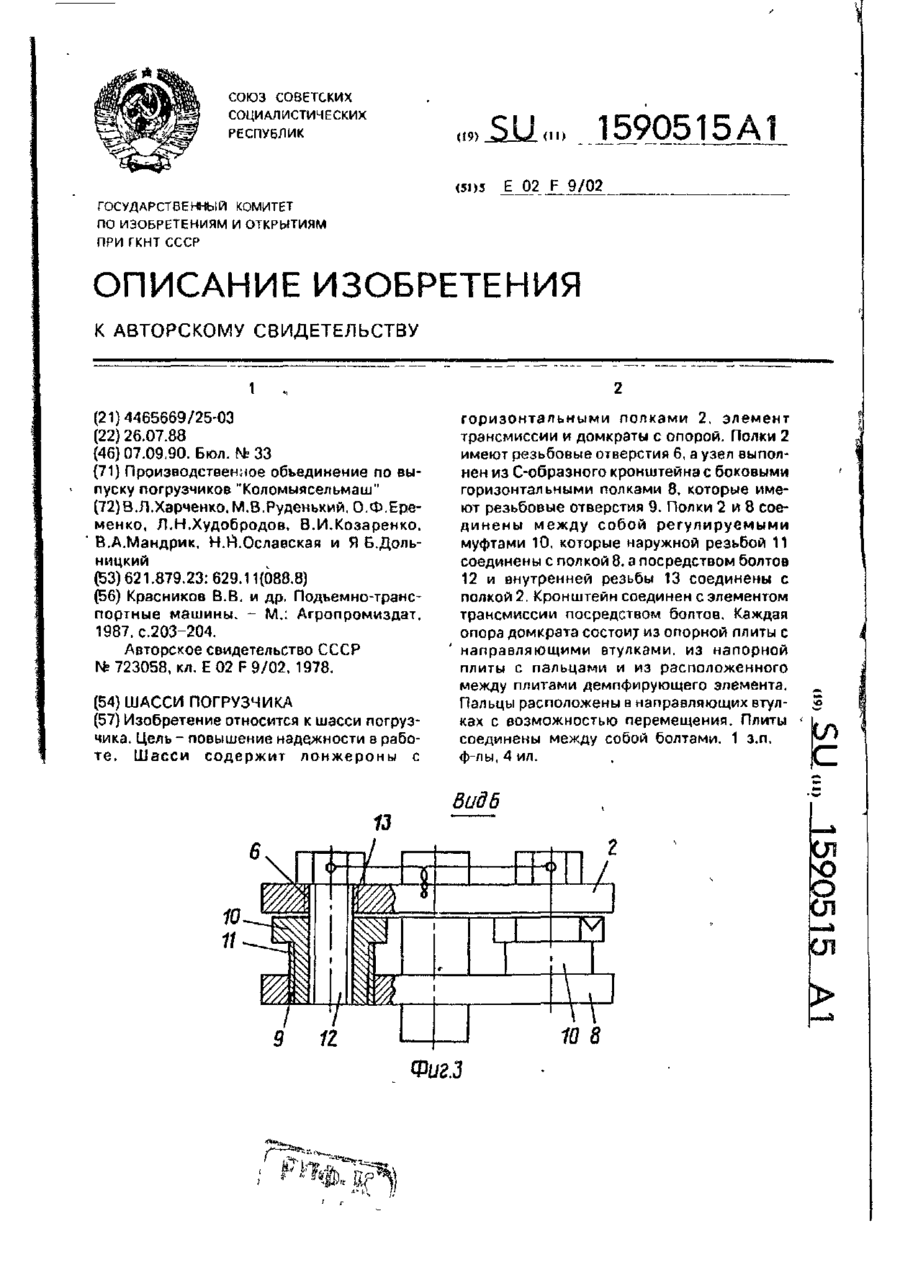

Номер патенту: 1443

Опубліковано: 25.03.1994

Автори: Руденький Михайло Вікторович, Козаренко Володимир Іванович, Дольницький Ярема Богданович, Худобородов Леонід Миколайович, Ославська Надія Миколаївна, Мандрик Володимир Олександрович, Харченко Віктор Лукич, Єременко Олег Федорович

МПК: E02F 9/02

Мітки: навантажувача, шасі

Формула / Реферат:

1. Шасси погрузчика, включающее лонжеро­ны с горизонтальными полками и с узлами креп­ления элемента трансмиссии и соединенные с лон­жеронами домкраты с опорами, отличающееся тем, что, с целью повышения надежности работы, горизонтальные полки лонжеронов имеют резьбо­вые отверстия, а узел крепления элемента трансмиссии выполнен из С-образного кронштей­на с боковыми горизонтальными полками, которые имеют рсзьбоныс отверстия, и из регулируемых...
