Комбінований інструмент

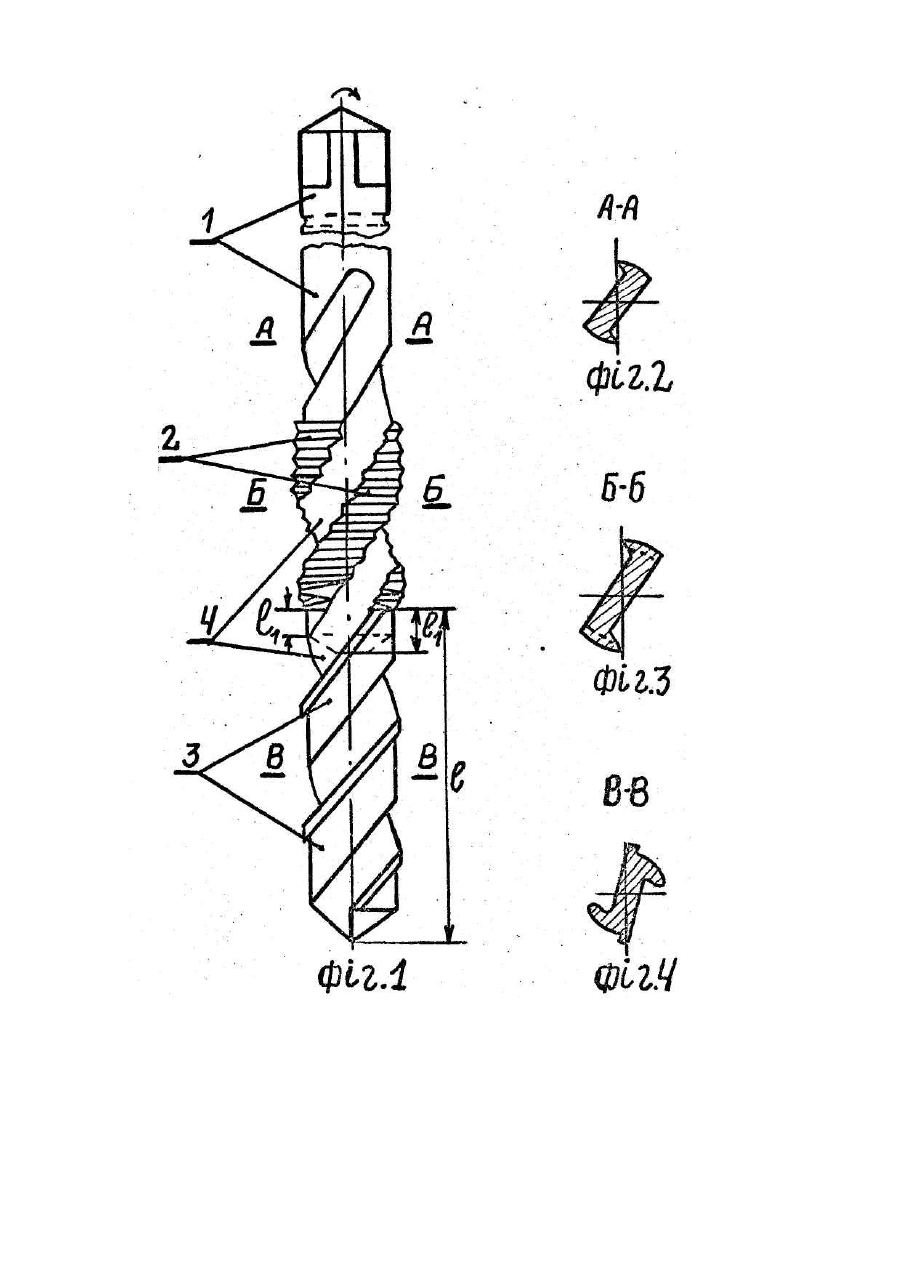

Винахід відноситься до обробки металів різанням, а точніше може бути використаний для обробки отворів. Відомий інструмент для свердління прохідних отворів і нарізання в них різьби, який виготовлений в вигляді батато(трьох)перового спірального мітчика, торець якого нероз'ємно переходить в двозубе спіральне стрічкове свердло, через хвостовик, який змінює свою форму і довжину [Патент Великобританії №2067440, кл. В 23 В 51/08. 1981]. При такому технічному виконанні конструкції інструмента не можливо досягти високої стійкості, тому що інструмент має перехідний циліндричний допоміжний участок (хвостовик свердла) з прямими пазами для накопичення і розміщення стружки між спіральною частиною свердла і торцем забірної частини мітчика, це змінює крок спіралі І напрям стружкових канавок, при переході одного інструмента в Інший. Інструменти (свердло І мітчик) мають різну кількість різальних кромок і стружковідвідних канавок які змішано взаємозв'язані перериваються при переході, що ускладнює конструкцію, збільшує динамічність, знижує стійкість. На перехідному циліндричному участку (хвостовику свердла, незалежно від його довжини, форми) буде накопичуватись стружка, що приведе до погіршення подачі мастильноохолоджуючої рідини в зону різання, це злом Інструмента і руйнування виготовленої різьби і отвору. Таким Інструментом не можливо якісно з високою точністю обробляти отвори великих діаметрів, глухі отвори з рівним дном, проводити фрезерування, зенкузання, тому що свердло має лише дві різальних кромки, змінюється лише довжина і форма хвостовика. В основу винаходу поставлена задача удосконалення 1 спрощення конструкції комбінованого інструмента, в якому торець багатоперового спірального мітчика плавно 1 нероз'ємно переходить (тільки) в робочу багатозубу різальну спіральну частину фрези, зенкера або свердла, що розширює технологічні можливості, підвищує стійкість Інструмента І якість різьби, це дозволить збільшити кількість різальних кромок-канавок (наприклад від двох до десяти) знизити динамічність Інструмента, покращити відвід стружки і подачу мастильноохолоджуючої рідини б зону різання І точність різьби, а також проводити фрезерування, зенкування, калібровку отворів різних типів, при /збільшенні продуктивності праці І економії матеріальних ресурсів. На фіг.1 зображений зовнішній вигляд прикладу виконання запропонованого Інструменту; на фіг.2 переріз А-А на фіг.1; на фіг.3 - переріз Б-Б на фіг.1; на фіг.4 -переріз В-В на фіг.1. Поставлена задача вирішується тим, що комбінований інструмент виготовлений нероз’ємним в вигляді багато (двох, трьох, чотирьох...) перового мітчика, який має хвостовик 1 з спіральними перами 2, торець мітчика нерозємно І плавно переходить (спіраль в спіраль) в робочу багатозубу різальну спіральну частину фрези, зенкера або свердла, яка має зуби 3 з стрічками (або без стрічок). Через робочу різальну частину комбінованого Інструмента проходять плавно змінюючи свою форму І передній кут різальних кромок (наприклад в 5-30°) змінюючи форму зубів стружковідвідні (окремі одна від одної) спіральні канавки 4, які неперериваються при переході І не змінюють свого напрямку і кроку. Кількість різальних кромок (канавок) багатоперового мітчика дорівнює-відповідає кількості різальних кромок (канавок) робочі багатозубі частині фрези, зенкера або свердла. Довжина І робочої частини фрези, зенкера або свердла, може змінюватись залежно від типу діаметра отвору який обробляється, а діаметр зубів 3, менший І стандартний діаметру перів 2 мітчика. При обробці отворів з рівним дном мітчик може переходити в робочу різальну частину кінцевої фрези або торцьового зенкера. Інструмент працює таким чином: Інструменту подається - обертально-поступальний рух (наприклад від верстата з ЧПК) робоча частина фрези, зенкера або свердла виготовляє або колібрує отвір, після чого входить мітчик і нарізає різьбу. При обробці глухого отвору, довжина спіральної робочої різальної частини фрези, зенкера або свердла дорівнює І 1, а для прохідного І. Стружковідвідні канавки 4 подають мастильноохолоджуючу рідину в зону різання 1 помагають ефективному утворенню і відводі стружки з отвору, захищаючи різьбу від руйнування.
