Формула / Реферат

1. Буровой инструмент, содержащий корпус, установленный на корпусе рабочий орган с воз­можностью замены рабочих кромок, закреплен­ный к корпусу узел поворота рабочего органа и узел фиксации рабочего органа в рабочем поло­жении в виде угловых элементов, закрепленных на корпусе, и опорных поверхностей, расположенных на рабочем органе, отличающийся тем, что, с целью повышения производительности инстру­мента путем улучшения условий внедрения рабо­чего органа, рабочий орган выполнен в виде прямоугольного равностороннего во фронтальной проекции параллелепипеда с парными симмет­ричными продольными гранями, расположенными под тупым углом одна к другой, а рабочие кромки выполнены в виде продольных и поперечных плоских площадок, расположенных в местах пере­сечения граней между собой, причем ширина параллелепипеда равна половине его диагонали. 2. Инструмент по п.1, отличающийся тем, что опорные поверхности выполнены в виде квадрат­ных выступов на боковых гранях паралле­лепипеда, а угловые элементы — в виде пазов.

Текст

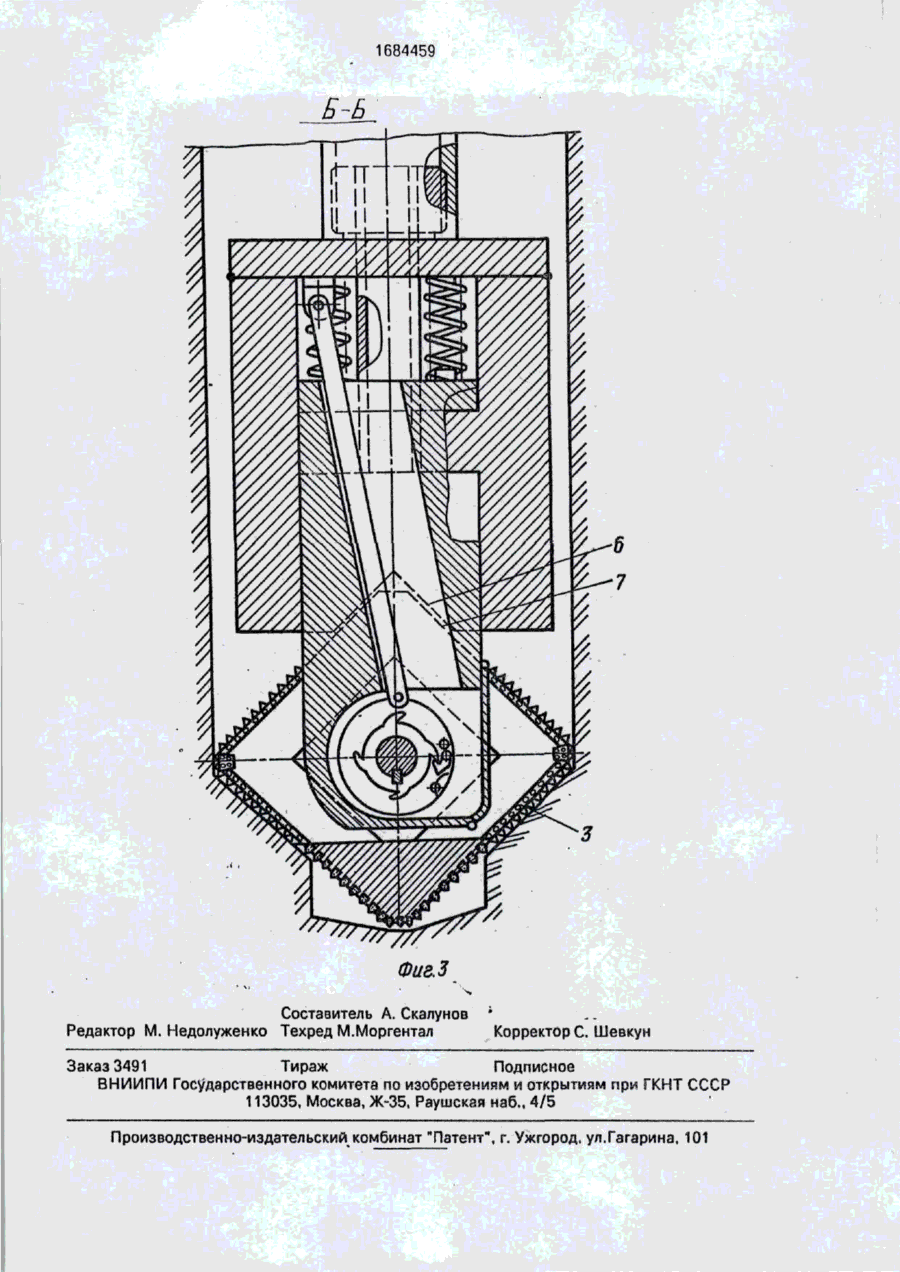

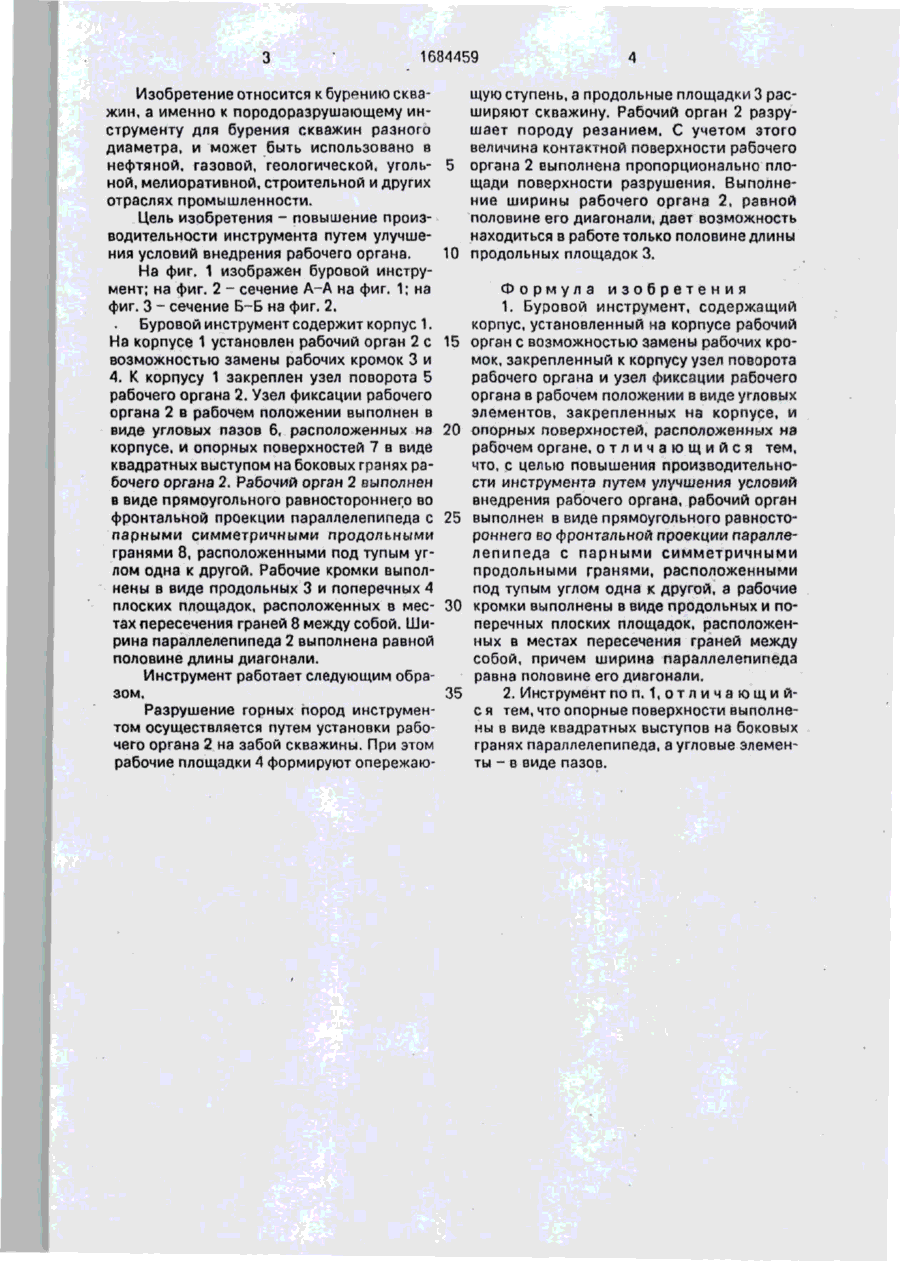

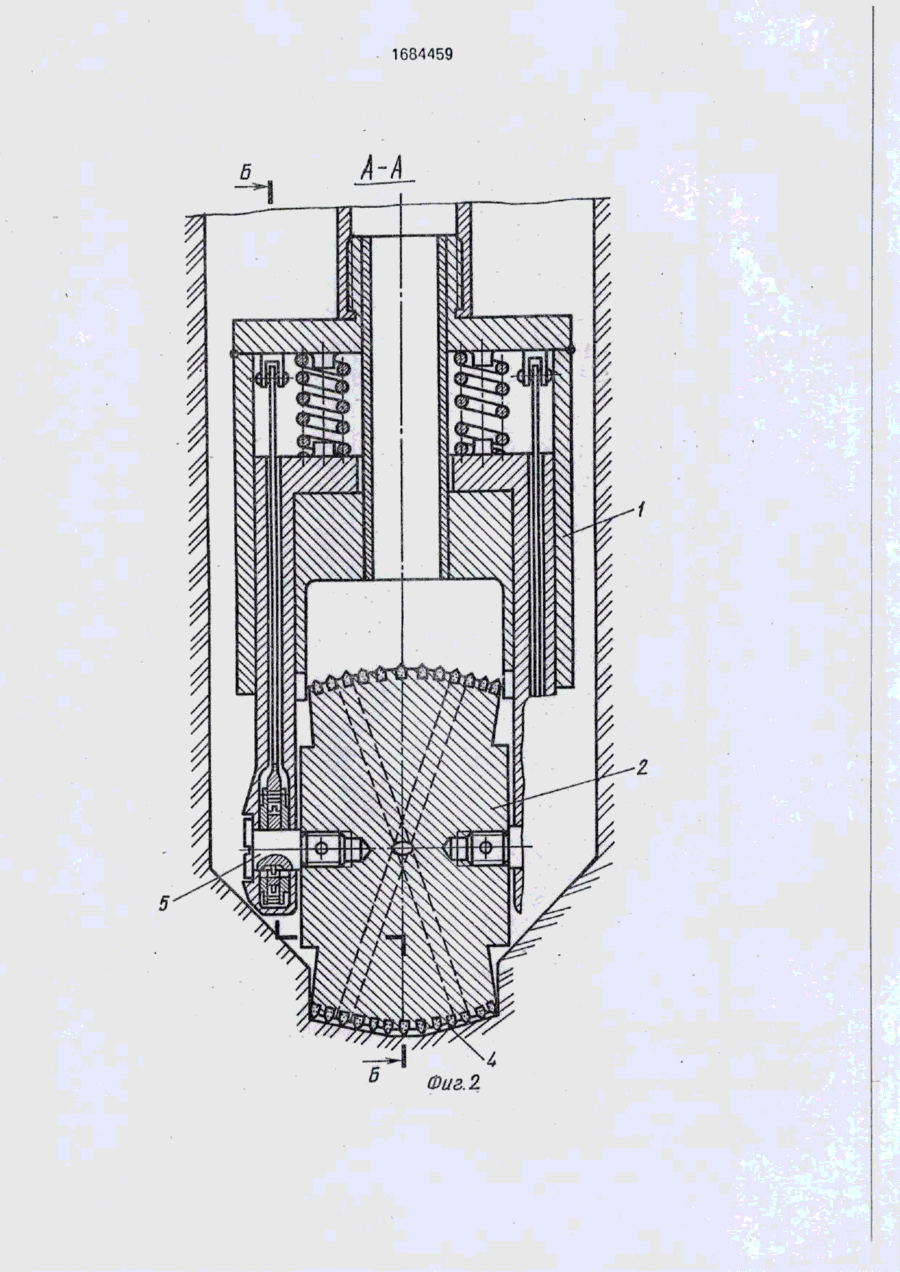

Изобретение относится к бурению скважин. Цель - повышение производительности инструмента путем улучшения условий внедрения рабочего органа. Рабочий орган 2 выполнен в виде прямоугольного равностороннего во фронтальной проекции па раллелепипеда с парными симметричными продольными гранями 8, расположенными под тупым углом друг к другу. Инструмент имеет рабочие кромки 3 и 4, выполненные в виде соответственно продольных и поперечных плоских площадок, расположенных в местах пересечения граней 8 между собой. Ширина параллелепипеда равна половине его диагонали. Рабочий орган 2 разрушает породу резанием. С учетом этого величина контактной поверхности органа 2 выполнена пропорционально площади поверхности разрушения. Выполнение ширины органа 2, равной половине его диагонали, дает возможность находиться в работе только половине длины продольных площадок. 1 з.п.ф-лы, 3 ил. сл 1684459 Изобретение относится к бурению скважин, а именно к породоразрушающему инструменту для бурения скважин разного диаметра, и может быть использовано е нефтяной, газовой, геологической, уголь- 5 ной, мелиоративной, строительной и других отраслях промышленности. Цель изобретения - повышение производительности инструмента путем улучшения условий внедрения рабочего органа. 10 На фиг. 1 изображен буровой инструмент; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2. Буровой инструмент содержит корпус 1. На корпусе 1 установлен рабочий орган 2 с 15 возможностью замены рабочих кромок 3 и 4. К корпусу 1 закреплен узел поворота 5 рабочего органа 2. Узел фиксации рабочего органа 2 в рабочем положении выполнен в виде угловых пазов 6, расположенных на 20 корпусе, и опорных поверхностей 7 в виде квадратных выступом на боковых гранях рабочего органа 2. Рабочий орган 2 выполнен в виде прямоугольного равностороннего во фронтальной проекции параллелепипеда с 25 парными симметричными продольными гранями 8, расположенными под тупым углом одна к другой. Рабочие кромки выполнены в виде продольных 3 и поперечных 4 плоских площадок, расположенных в мес- ЗО тах пересечения граней 8 между собой. Ширина параллелепипеда 2 выполнена равной половине длины диагонали. щую ступень, а продольные площадки 3 расширяют скважину. Рабочий орган 2 разрушает породу резанием, С учетом этого величина контактной поверхности рабочего органа 2 выполнена пропорционально площади поверхности разрушения. Выполнение ширины рабочего органа 2, равной половине его диагонали, дает возможность находиться в работе только половине длины продольных площадок 3. Формула изобретения 1. Буровой инструмент, содержащий корпус, установленный на корпусе рабочий орган с возможностью замены рабочих кромок, закрепленный к корпусу узел поворота рабочего органа и узел фиксации рабочего органа в рабочем положении в виде угловых элементов, закрепленных на корпусе, и опорных поверхностей, расположенных на рабочем органе, о т л и ч а ю щ и й с я тем, что. с целью повышения производительности инструмента путем улучшения условий внедрения рабочего органа, рабочий орган выполнен в виде прямоугольного равностороннего во фронтальной проекции параллелепипеда с парными симметричными продольными гранями, расположенными под тупым углом одна к другой, а рабочие кромки выполнены в виде продольных и поперечных плоских площадок, расположенных в местах пересечения граней между собой, причем ширина параллелепипеда равна половине его диагонали. Инструмент работает следующим образом. 35 2. Инструмент по п. 1 , о т л и ч а ю щ и й Разрушение горных пород инструменс я тем, что опорные поверхности выполнетом осуществляется путем установки рабоны в виде квадратных выступов на боковых чего органа 2 на забой скважины. При этом гранях параллелепипеда, а угловые элеменрабочие площадки 4 формируют опережаюты - в виде пазов. 1684459 Фиг.2 1684459 Фаг. З ч Составитель А. Скалунов Редактор М. Недолуженко Техред М.Моргентал ; Корректор С. Шевкун Заказ 3491 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Drill instrument

Автори англійською

Salantai Oleksandr Mykhailovych, Yurov Yurii Hryhorovych, Yurova Larysa Oleksandrivna, Potapov Volodymyr Oleksandrovych

Назва патенту російською

Буровой инструмент

Автори російською

Салантай Александр Михайлович, Юров Юрий Григорьевич, Юрова Лариса Александровна, Потапов Владимир Александрович

МПК / Мітки

МПК: E21B 10/14

Мітки: буровий, інструмент
