П’єзоелектричний перетворювач механічних величин
Номер патенту: 19859
Опубліковано: 15.01.2007
Автори: Шарапова Олена Валеріївна, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача з'єднаний з електродом, що розташований на грані, перпендикулярній вектору поляризації Р, а вхід і вихід додаткового підсилювача та вихід вихідного підсилювача з'єднані з електродами, що розташовані на грані, паралельній вектору поляризації Р, а інші електроди з'єднані із загальним проводом схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

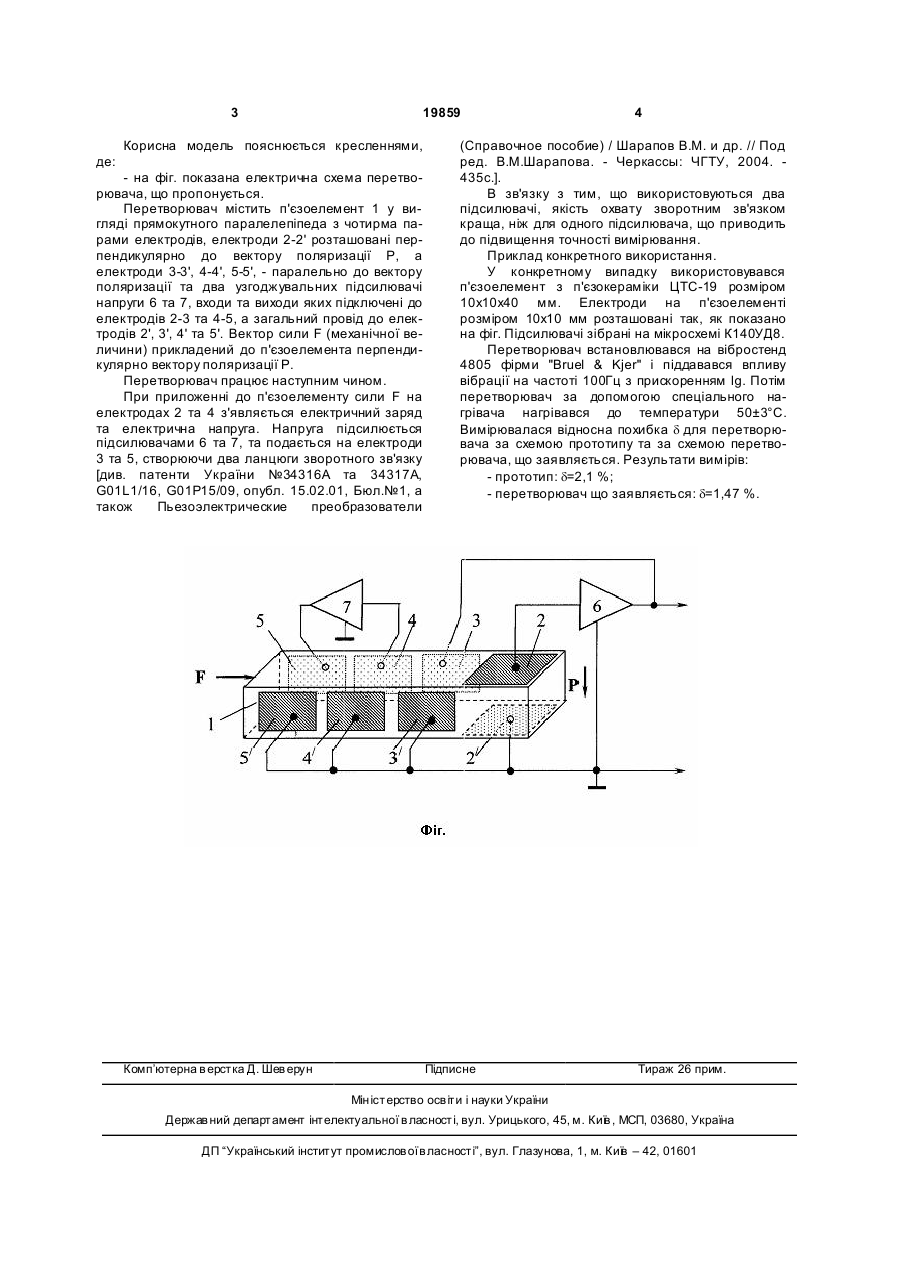

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 19859 Корисна модель пояснюється кресленнями, де: - на фіг. показана електрична схема перетворювача, що пропонується. Перетворювач містить п'єзоелемент 1 у вигляді прямокутного паралелепіпеда з чотирма парами електродів, електроди 2-2' розташовані перпендикулярно до вектору поляризації Р, а електроди 3-3', 4-4', 5-5', - паралельно до вектору поляризації та два узгоджувальних підсилювачі напруги 6 та 7, входи та виходи яких підключені до електродів 2-3 та 4-5, а загальний провід до електродів 2', 3', 4' та 5'. Вектор сили F (механічної величини) прикладений до п'єзоелемента перпендикулярно вектору поляризації Р. Перетворювач працює наступним чином. При приложенні до п'єзоелементу сили F на електродах 2 та 4 з'являється електричний заряд та електрична напруга. Напруга підсилюється підсилювачами 6 та 7, та подається на електроди 3 та 5, створюючи два ланцюги зворотного зв'язку [див. патенти України №34316А та 34317A, G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл.№1, а також Пьезоэлектрические преобразователи Комп’ютерна в ерстка Д. Шев ерун 4 (Справочное пособие) / Шарапов В.М. и др. // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. 435с.]. В зв'язку з тим, що використовуються два підсилювачі, якість охвату зворотним зв'язком краща, ніж для одного підсилювача, що приводить до підвищення точності вимірювання. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 розміром 10х10х40 мм. Електроди на п'єзоелементі розміром 10х10 мм розташовані так, як показано на фіг. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд 4805 фірми "Bruel & Kjer" і піддавався впливу вібрації на частоті 100Гц з прискоренням lg. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка d для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: - прототип: d=2,1 %; - перетворювач що заявляється: d=1,47 %. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: п'єзоелектричний, перетворювач, величин, механічних
