П’єзоелектричний перетворювач механічних величин

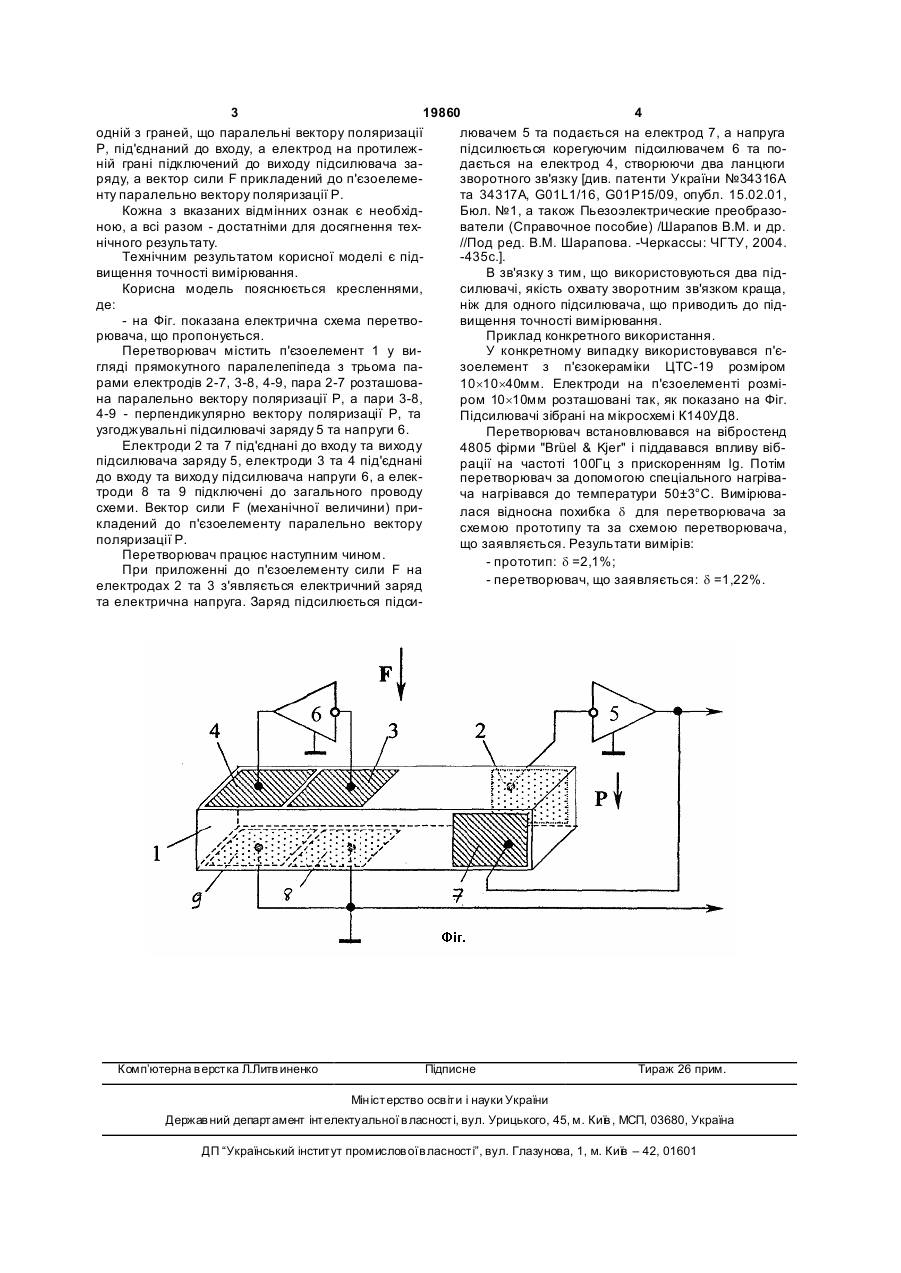

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент викона 3 19860 4 одній з граней, що паралельні вектору поляризації лювачем 5 та подається на електрод 7, а напруга Р, під'єднаний до входу, а електрод на протилежпідсилюється корегуючим підсилювачем 6 та поній грані підключений до виходу підсилювача задається на електрод 4, створюючи два ланцюги ряду, а вектор сили F прикладений до п'єзоелемезворотного зв'язку [див. патенти України №34316А нту паралельно вектору поляризації Р. та 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, Кожна з вказаних відмінних ознак є необхідБюл. №1, а також Пьезоэлектрические преобразоною, а всі разом - достатніми для досягнення техватели (Справочное пособие) /Шарапов В.М. и др. нічного результату. //Под ред. В.М. Шарапова. -Черкассы: ЧГТУ, 2004. Технічним результатом корисної моделі є під-435с.]. вищення точності вимірювання. В зв'язку з тим, що використовуються два підКорисна модель пояснюється кресленнями, силювачі, якість охвату зворотним зв'язком краща, де: ніж для одного підсилювача, що приводить до під- на Фіг. показана електрична схема перетвовищення точності вимірювання. рювача, що пропонується. Приклад конкретного використання. Перетворювач містить п'єзоелемент 1 у виУ конкретному випадку використовувався п'єгляді прямокутного паралелепіпеда з трьома пазоелемент з п'єзокераміки ЦТС-19 розміром рами електродів 2-7, 3-8, 4-9, пара 2-7 розташова10´10´40мм. Електроди на п'єзоелементі розміна паралельно вектору поляризації Р, а пари 3-8, ром 10´10мм розташовані так, як показано на Фіг. 4-9 - перпендикулярно вектору поляризації Р, та Підсилювачі зібрані на мікросхемі К140УД8. узгоджувальні підсилювачі заряду 5 та напруги 6. Перетворювач встановлювався на вібростенд Електроди 2 та 7 під'єднані до входу та виходу 4805 фірми "Brüel & Kjer" і піддавався впливу вібпідсилювача заряду 5, електроди 3 та 4 під'єднані рації на частоті 100Гц з прискоренням lg. Потім до входу та виходу підсилювача напруги 6, а елекперетворювач за допомогою спеціального нагріватроди 8 та 9 підключені до загального проводу ча нагрівався до температури 50±3°С. Вимірювасхеми. Вектор сили F (механічної величини) прилася відносна похибка d для перетворювача за кладений до п'єзоелементу паралельно вектору схемою прототипу та за схемою перетворювача, поляризації Р. що заявляється. Результати вимірів: Перетворювач працює наступним чином. - прототип: d =2,1%; При приложенні до п'єзоелементу сили F на - перетворювач, що заявляється: d =1,22%. електродах 2 та 3 з'являється електричний заряд та електрична напруга. Заряд підсилюється підси Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
