Ствол газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19894

Опубліковано: 15.01.2007

Автори: Заєць Петро Андрійович, Слободянюк Іван Андрійович, Ковальов Микола Порфірович, Сухомлина Юлія Геннадіївна, Писаренко Віктор Григорович

Завантажити PDF файл.

Формула / Реферат

Ствол газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії, виконаний з набійником і має на зовнішній поверхні поперечну канавку на початку спрямовувальної частини каналу ствола, який відрізняється тим, що виконаний з дульним розширенням і містить на внутрішній поверхні спрямовувальної частини каналу ствола розсікаючі вставки зрізаної пірамідальної форми, основа яких витягнута вздовж осі каналу ствола, при цьому вершини пірамідальних вставок направлені одна до другої і зсунуті одна відносно другої, а кут нахилу передніх граней пірамідальних вставок значно перевищує кут нахилу задніх граней.

Текст

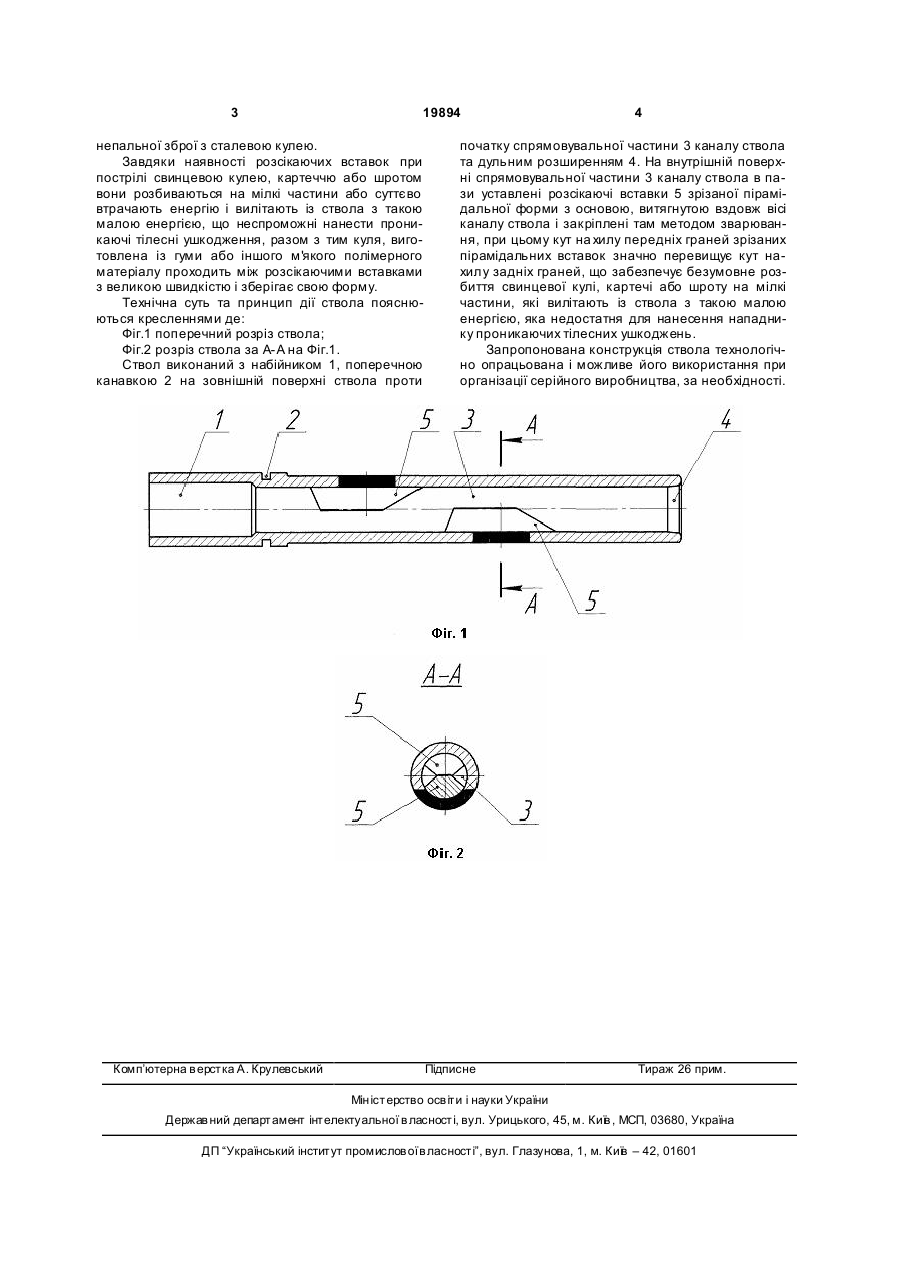

Ствол газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом 3 19894 непальної зброї з сталевою кулею. Завдяки наявності розсікаючих вставок при пострілі свинцевою кулею, картеччю або шротом вони розбиваються на мілкі частини або суттєво втрачають енергію і вилітають із ствола з такою малою енергією, що неспроможні нанести проникаючі тілесні ушкодження, разом з тим куля, виготовлена із гуми або іншого м'якого полімерного матеріалу проходить між розсікаючими вставками з великою швидкістю і зберігає свою форму. Технічна суть та принцип дії ствола пояснюються кресленнями де: Фіг.1 поперечний розріз ствола; Фіг.2 розріз ствола за А-А на Фіг.1. Ствол виконаний з набійником 1, поперечною канавкою 2 на зовнішній поверхні ствола проти Комп’ютерна в ерстка А. Крулевський 4 початку спрямовувальної частини 3 каналу ствола та дульним розширенням 4. На внутрішній поверхні спрямовувальної частини 3 каналу ствола в пази уставлені розсікаючі вставки 5 зрізаної пірамідальної форми з основою, витягнутою вздовж вісі каналу ствола і закріплені там методом зварювання, при цьому кут на хилу передніх граней зрізаних пірамідальних вставок значно перевищує кут нахилу задніх граней, що забезпечує безумовне розбиття свинцевої кулі, картечі або шроту на мілкі частини, які вилітають із ствола з такою малою енергією, яка недостатня для нанесення нападнику проникаючих тілесних ушкоджень. Запропонована конструкція ствола технологічно опрацьована і можливе його використання при організації серійного виробництва, за необхідності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Barrel of gas pistol with possibility to shoot cartridges equipped with missiles with non-fatal effect

Автори англійською

Zaiets Petro Andriiovych, Pysarenko Viktor Hryhorovych, Slobodianiuk Ivan Andriiovych

Назва патенту російською

Ствол газового пистолета с возможностью отстрела патронов, снаряженных метательным снарядом несмертельного действия

Автори російською

Заец Петр Андреевич, Писаренко Виктор Григорьевич, Слободянюк Иван Андреевич

МПК / Мітки

МПК: F41A 21/24

Мітки: можливістю, споряджених, несмертельної, пістолета, відстрілу, набоїв, снарядом, ствол, метальним, газового, дії
