Токарний різець соломко

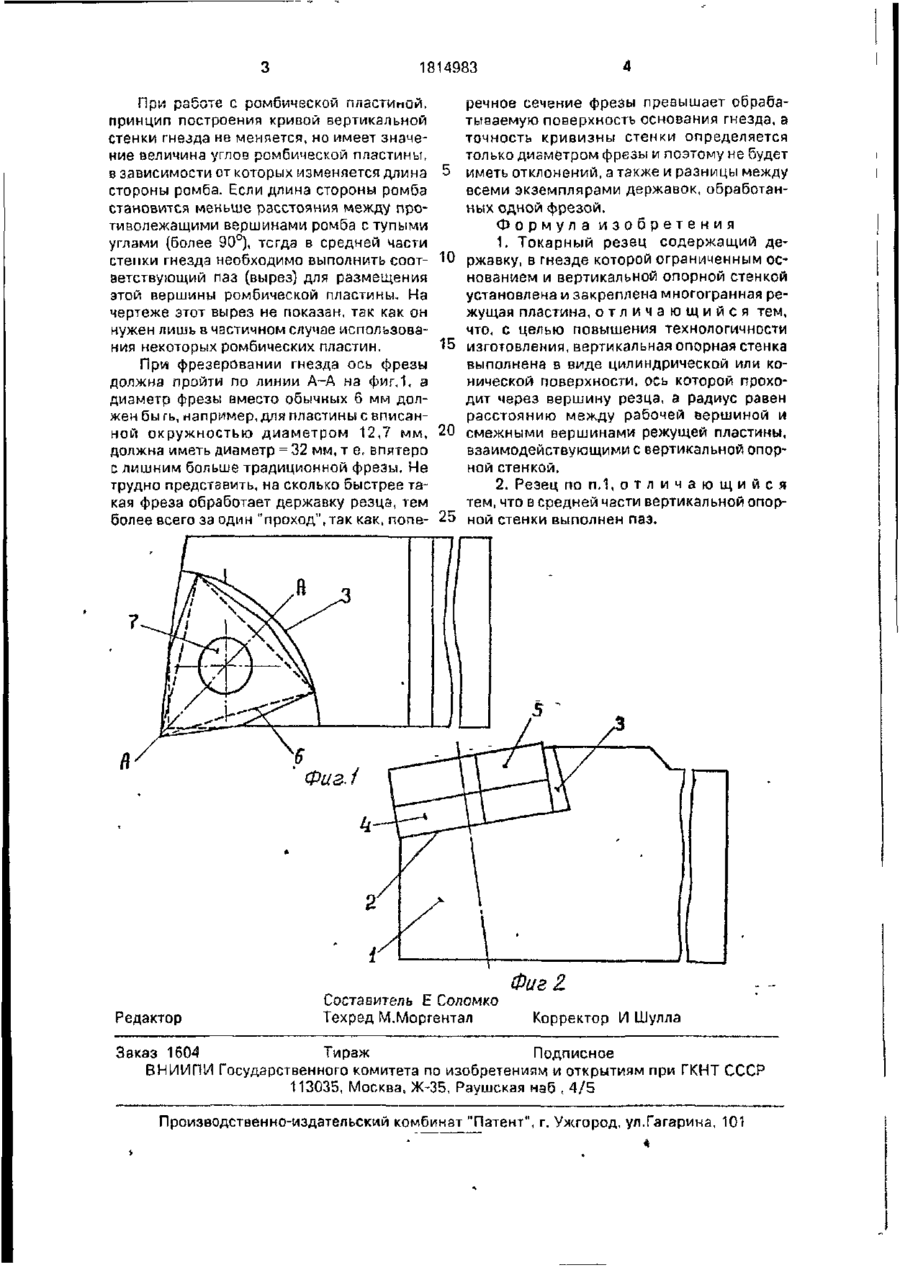

Использование: инструментальная промышленность, Токарные резцы с механическим креплением многогранных сменных режущих пластин. Сущность изобретения: резец содержит державку, в гнезде которой ограниченным основанием и вертикальной опорной стенкой установлена и закреплена многогранная режущая пластина. Вертикальная опорная стенка выполнена в виде цилиндрической или конической поверхности, ось которой проходит через-вершину резца. Радиус указанной поверхности равен расстоянию между рабочей вершиной и смежными вершинами режущей пластины, взаимодействующими с вертикальной опорной стенкой. 1 з.п, ф-лы, 2 ил. Изобретение относится к инструментальной промышленности, а более конкретно - к токарным резцам с механическим креплением многогранных, сменных режущих пластин. На фиг.1 изображен предложенный токарный резец, вид в плане (сверху); на фиг.2 - вид спереди. На фиг. 1 сплошными линиями показана режущая пластина 5, имеющая форму шестигранника с тремя режущими остриями (вершинами) 80°, и там же пунктирными линиями показана режущая пластина 6, имеющая форму трехгранника, с одинаковым у обоих пластин расположением центрального отверстия 7. На рабочем конце державки 1 выполнено гнездо с основанием 2 и ограничивающей его вертикальной стенкой 3 под опорную пластину 4 и режущую пластину 5 шестигранной формы, либо трехгранную пластину б с центральным отверстием 7, у обоих. Устройство (средство) для крепления пластин не показано, так как, державка предложенного резца позволяет использо вать на ней любую известную конструкцию крепежного устройства, например, качающийся штифт, винт через центральное отверстие пластины, различные прихваты и т.д. Для того, чтобы резец мог выполнять функцию проходного и подрезного ; ^зца. режущая шестигранная или трехгранная пластинэ должна быть расположена так, как это показано на фиг.1, когда ось симметрии А-А пластины расположена под углом 45° к продольной стороне державки резца. Для отого вертикальная стенка 3 должна быть выполнена из центра на режущей вершине пластины радиусом, равным расстоянию от этой вершины до контура обоих свободных режущих вершин. Таким образом, при постановке режущей пластины в любом месте стенки 3, ее режущее острие всегда будет находится в неизменном положении, поэтому при замене или повороте режущей пластины при затуплении, положение режущего острия остается неизменным. 4 1814983 При работе с ром бич sc кой пластиной, принцип построения кривой вертикальной стенки гнезда не меняется, но имеет значение величина углов ромбической пластины, в зависимости от которых изменяется длина стороны ромба. Если длина стороны ромба становится меньше расстояния между противолежащими вершинами ромба с тупыми углами (более 90^, тсгда в средней части стенки гнезда необходимо выполнить соответствующий паз (вырез) для размещения этой вершины ромбической пластины. На чертеже этот вырез не показан, так как он нужен лишь в частичном случае использования некоторых ромбических пластин. При фрезеровании гнезда ось фрезы должна пройти по линии А-А на фиг,1, а диаметр фрезы вместо обычных 6 мм должен быть, например, для пластины с вписанной окружностью диаметром 12,7 мм, должна иметь диаметр = 32 мм, т е. впятеро с лишним больше традиционной фрезы. Не трудно представить, на сколько быстрее такая фреза обработает державку резца, тем более всего за один "проход", так как, попе 5 10 15 20 25 речное сечение фрезы превышает обрабатываемую поверхность основания гнезда, а точность кривизны стенки определяется только диаметром фрезы и поэтому не будет иметь отклонений, а также и разницы между всеми экземплярами державок, обработанных одной фрезой. Формула изобретения 1. Токарный резец содержащий державку, в гнезде которой ограниченным основанием и вертикальной опорной стенкой установлена и закреплена многогранная режущая пластина, о т л и ч а ю щ и й с я тем, что, с целью повышения технологичности изготовления, вертикальная опорная стенка выполнена в виде цилиндрической или конической поверхности, ось которой проходит через вершину резца, а радиус равен расстоянию между рабочей вершиной и смежными вершинами режущей пластины, взаимодействующими с вертикальной опорной стенкой. 2. Резец по п.1, о т л и ч а ю щ и й с я тем, что в средней части вертикальной опорной стенки выполнен паз. і Редактор Составитель Е Соломко Техред М.Моргентал Фиг 2 Корректор И Шулла Заказ 1604 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб t 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
