Дверцята планірного лючка дверей коксової печі

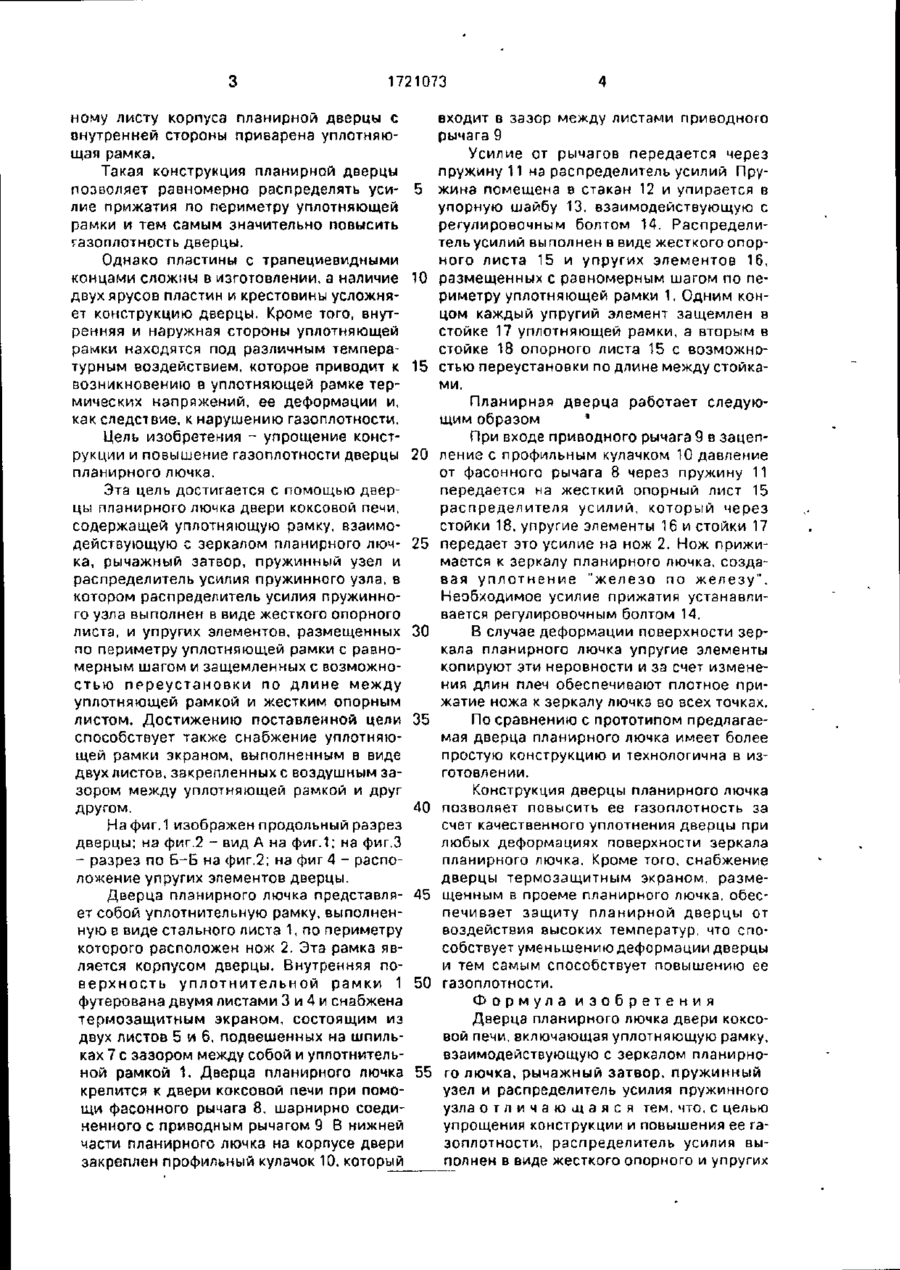

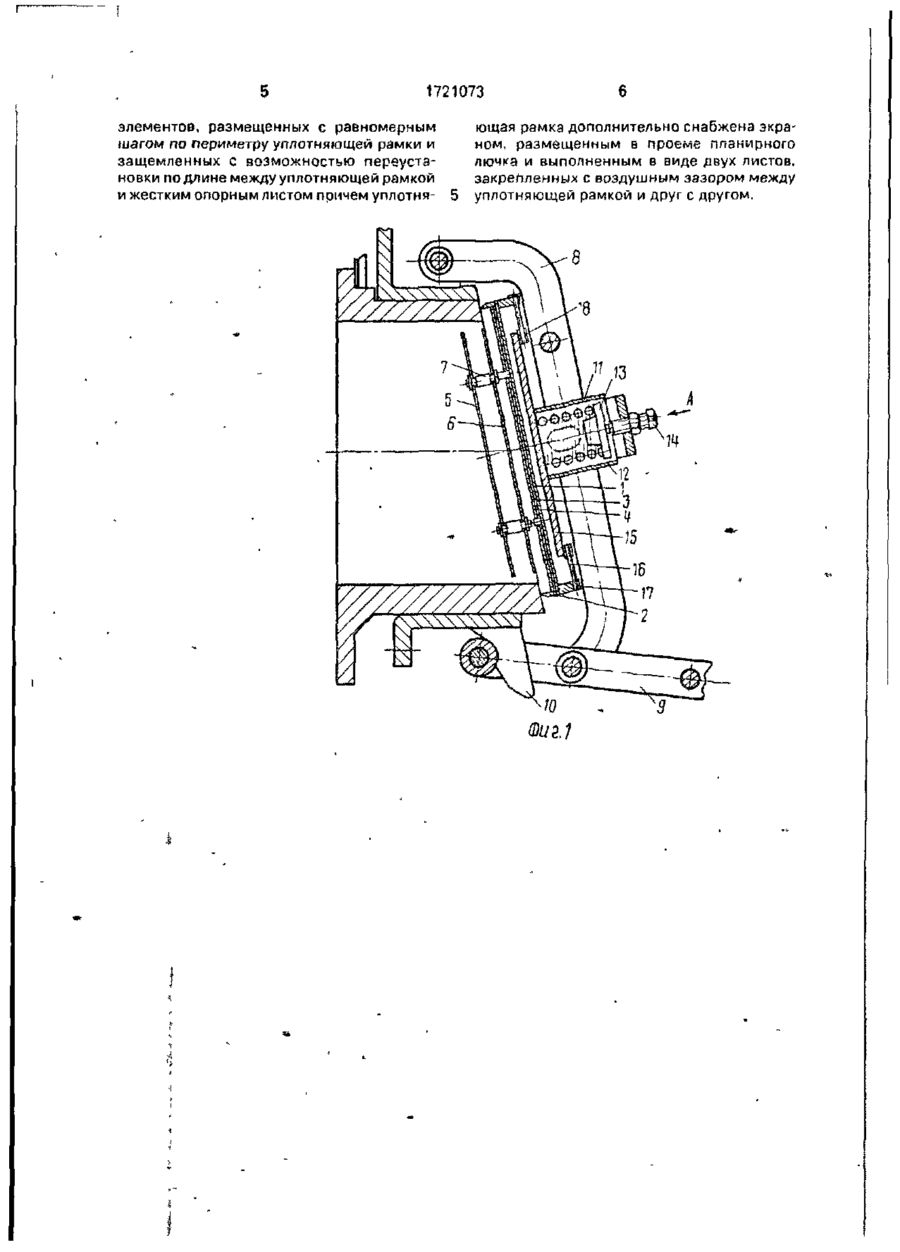

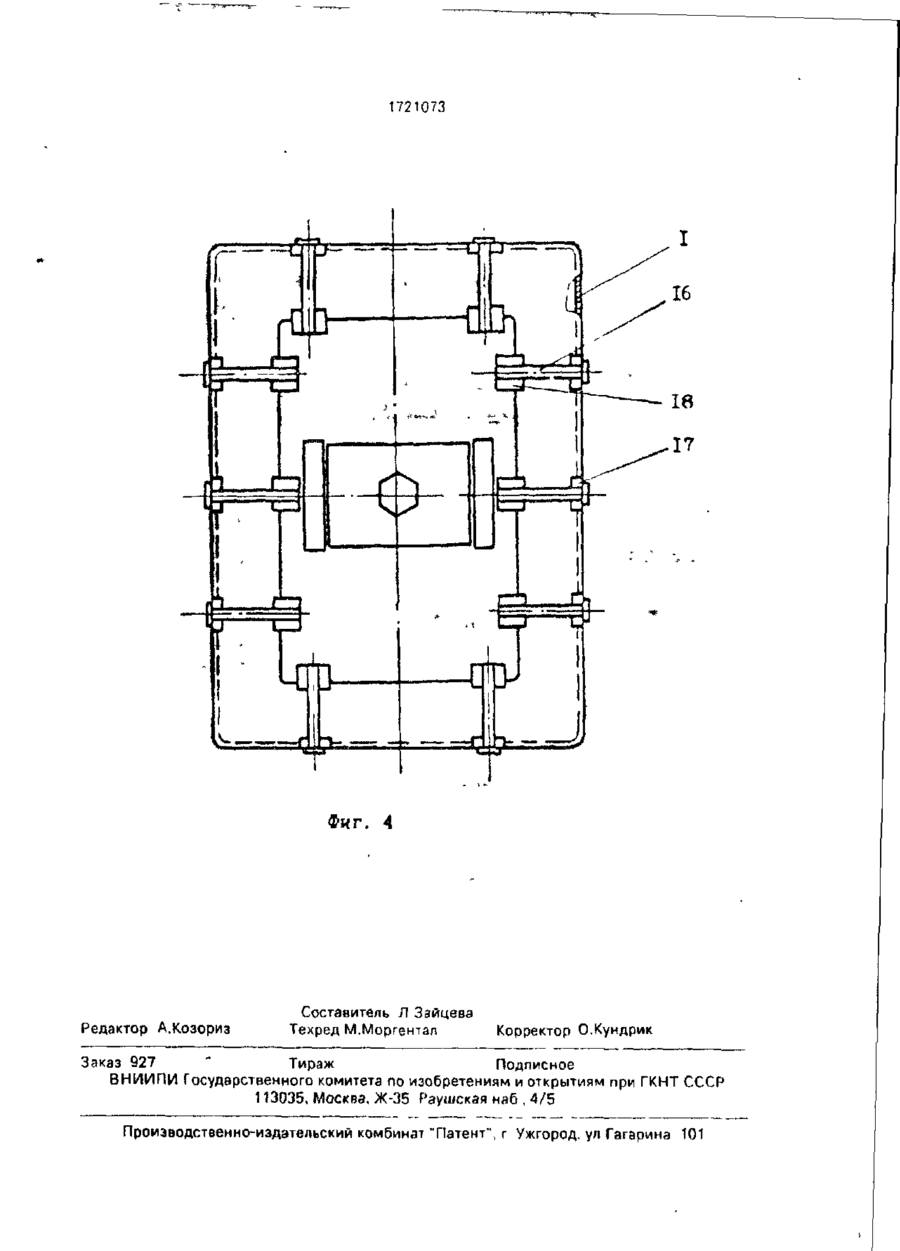

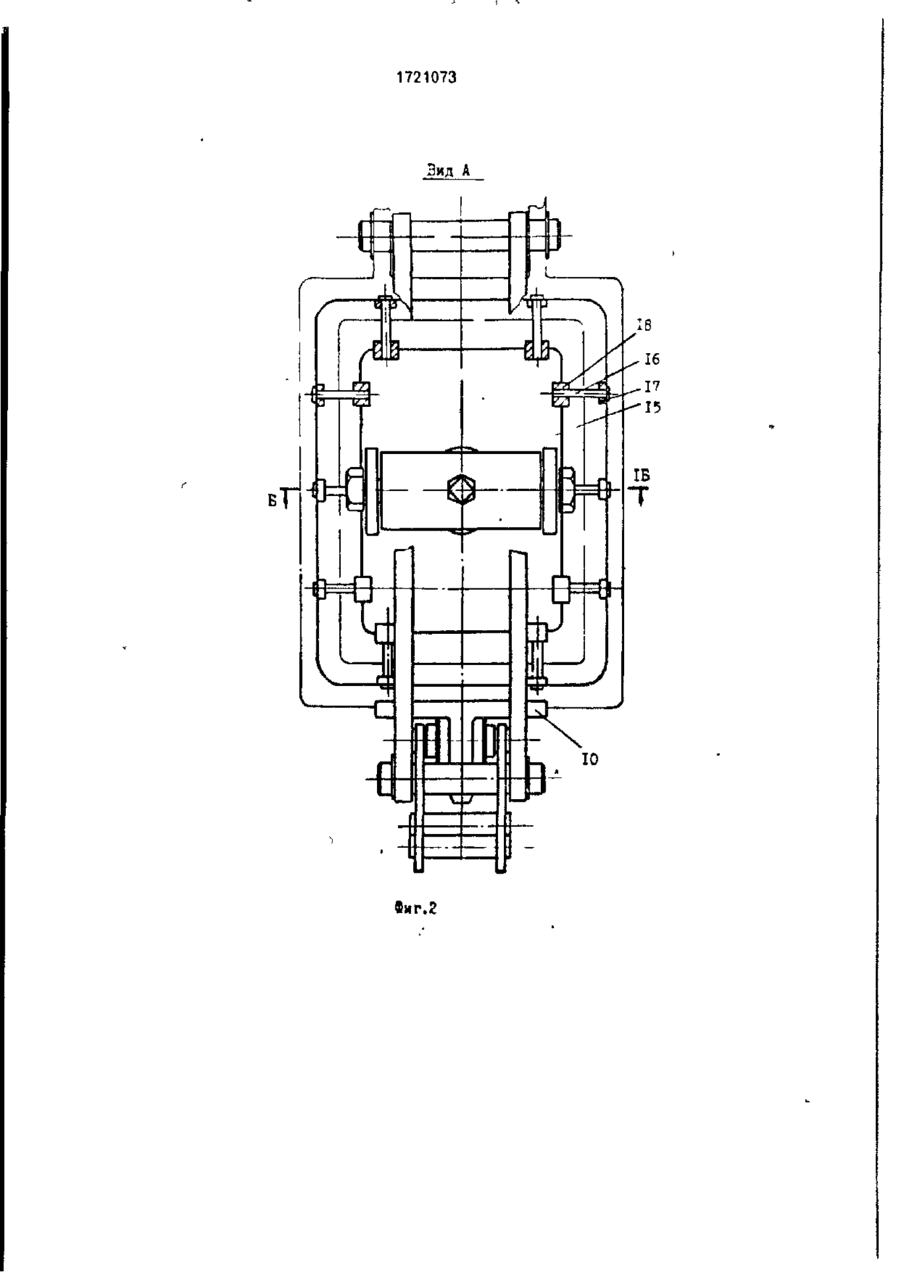

Изобретение относится к оборудованию коксовых печей, в частности к дверце пла нирного лючка двери коксовой печи Цель изобретения - упрощение конструкции и повышение газоплотности Дверца содер жит уплотняющую рамку 1 с ножом 2 К двери коксовой печи планирная дверца подвешивается при помощи фасонного рычага 8, соединенного с приводным рычагом У Усилие прижатия передается через пружину 11 на распределитель усилий Распределитель усилий включает в себя упругие элементы 16 размещенные с равномерным шагом по периметру уплотняющей рамки 1 Концы упругих элементов защемлены в стойках 17 уплотняющей рамки 1 и стойках 18 опорного листа 15 к уплотняющей рамке 1 подвешен термозащитныи экран, выполненный из двух листов 5 и 6 подвешенных на шпильках 7 с зазором между собой и уплотняющей рамкой 4 ил Изобретение относится к оборудованию коксовых печей, в частности к дверце планирного лючка, и может найти применение в коксохимической промышленности на дверях горизонтальных коксовых печей, расположенных с машинной стороны батареи. Известна дверца планирного лючка двери коксовой печи содержащая стальной лист, снабженный с внутренней стороны рамкой из уголков и асбестовой прокладкой. К корпусу дверцы крепится фасонный рычаг, соединенный с приводным рычагом С наружной стороны корпуса установлен подпружиненный регулировочный винт Известная конструкция дверцы не обеспечивает достаточной газоплотности из-за значительной деформации корпуса дверцы, возникающей при температурном воздействии. Известная дверца содержит корпус состоящий из наружного стального листа защищенного с внутренней стороны вторым стальным листом с асбестовой прокладкой, и затвор Затвор состоит из фасонного рычага шарнирно закрепленного одним концом в верхней части, а другим взаимодействует с кулачком и механизмом открывания и закрывания дверцы и прижимного устройства Прижимное устройство выполнено в виде упругих металлических прямоугольных пластин с трапециевидными концами Пластины размещены накрест двумя ярусами и снабжены установленной над ними крестовиной, соединенной с регулировочным болтом Трапециевидные концы пластин свободно уложены в ограничителях, закрепленных по периметру наружного стального листа корпуса дверцы, к наружному сталь (Л С О со з 1721073 ному листу корпуса планирной дверцы с внутренней стороны приварена уплотняющая рамка. Такая конструкция планирной дверцы позволяет равномерно распределять уси- 5 лие прижатия по периметру уплотняющей рамки и тем самым значительно повысить газоплотность дверцы. Однако пластины с трапециевидными концами сложны в изготовлении, а наличие 10 двух ярусов пластин и крестовины усложняет конструкцию дверцы. Кроме того, внутренняя и наружная стороны уплотняющей рамки находятся под различным температурным воздействием, которое приводит к 15 возникновению в уплотняющей рамке термических напряжений, ее деформации и, как следствие, к нарушению газоплотности. Цель изобретения - упрощение конструкции и повышение газоплотности дверцы 20 планирного лючка. Эта цель достигается с помощью дверцы планирного лючка двери коксовой печи, содержащей уплотняющую рамку, взаимодействующую с зеркалом планирного люч- 25 ка, рычажный затвор, пружинный узел и распределитель усилия пружинного узла, в котором распределитель усилия пружинного узла выполнен в виде жесткого опорного листа, и упругих элементов, размещенных 30 по периметру уплотняющей рамки с равномерным шагом и защемленных с возможностью переустановки по длине между уплотняющей рамкой и жестким опорным листом. Достижению поставленной цели 35 способствует также снабжение уплотняющей рамки экраном, выполненным в виде двух листов, закрепленных с воздушным зазором между уплотняющей рамкой и друг другом. 40 На фиг. 1 изображен продольный разрез дверцы; на фиг.2 - вид А на фиг.1; на фиг.З - разрез по Б-Б на фиг.2; на фиг 4 - расположение упругих элементов дверцы. Дверца планирного лючка представля- 45 ет собой уплотнительную рамку, выполненную в виде стального листа 1, по периметру которого расположен нож 2. Эта рамка является корпусом дверцы. Внутренняя поверхность уплотнительной рамки 1 50 футерована двумя листами 3 и 4 и снабжена термозащитным экраном, состоящим из двух листов 5 и 6, подвешенных на шпильках 7 с зазором между собой и уплотнительной рамкой 1. Дверца планирного лючка 55 крепится к двери коксовой печи при помощи фасонного рычага 8, шарнирно соединенного с приводным рычагом 9 В нижней части планирного лючка на корпусе двери закреплен профильный кулачок 10, который входит в зазор между листами приводного рычага 9 Усилие от рычагов передается через пружину 11 на распределитель усилий Пружина помещена в стакан 12 и упирается в упорную шайбу 13. взаимодействующую с регулировочным болтом 14. Распределитель усилий выполнен в виде жесткого опорного листа 15 и упругих элементов 16, размещенных с равномерным шагом по периметру уплотняющей рамки 1. Одним концом каждый упругий элемент защемлен в стойке 17 уплотняющей рамки, а вторым в стойке 18 опорного листа 15 с возможностью переустановки по длине между стойками. Планирная дверца работает следующим образом • При входе приводного рычага 9 в зацепление с профильным кулачком 10 давление от фасонного рычага 8 через пружину 11 передается на жесткий опорный лист 15 распределителя усилий, который через стойки 18, упругие элементы 16 и стойки 17 передает это усилие на нож 2. Нож прижимается к зеркалу планирного лючка, создавая уплотнение "железо по железу". Необходимое усилие прижатия устанавливается регулировочным болтом 14. В случае деформации поверхности зеркала планирного лючка упругие элементы копируют эти неровности и за счет изменения длин плеч обеспечивают плотное прижатие ножа к зеркалу лючка во всех точках. По сравнению с прототипом предлагаемая дверца планирного лючка имеет более простую конструкцию и технологична в изготовлении. Конструкция дверцы планирного лючка позволяет повысить ее газоплотность за счет качественного уплотнения дверцы при любых деформациях поверхности зеркала планирного лючка. Кроме того, снабжение дверцы термозащитным экраном, размещенным Е проеме планирного лючка, обеспечивает защиту планирной дверцы от воздействия высоких температур, что способствует уменьшению деформации дверцы и тем самым способствует повышению ее газоплотности. Формула изобретения Дверца планирного лючка двери коксовой печи, включающая уплотняющую рамку, взаимодействующую с зеркалом планирного лючка, рычажный затвор, пружинный узел и распределитель усилия пружинного узла о т л и ч а ю щ а я с я тем, что. с целью упрощения конструкции и повышения ее газоплотности, распределитель усилия выполнен в виде жесткого опорного и упругих 1721073 элементов, размещенных с равномерным шагом по периметру уплотняющей рамки и защемленных с возможностью переустановки подлине между уплотняющей рамкой и жестким опорным листом причем уплотня ющая рамка дополнительно снабжена экраном, размещенным в проеме планирного лючка и выполненным в виде двух листов, закрепленных с воздушным зазором между уплотняющей рамкой и друг с другом. 1721073 Зид А Фиг.2 1721073 1721073 Фиг. 4 Редактор А.Козориз Составитель Л Зайцева Техред М.Моргентал Корректор О.Кундрик Заказ 927 " Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
