Комбінована система сонячного тепло- та холодопостачання

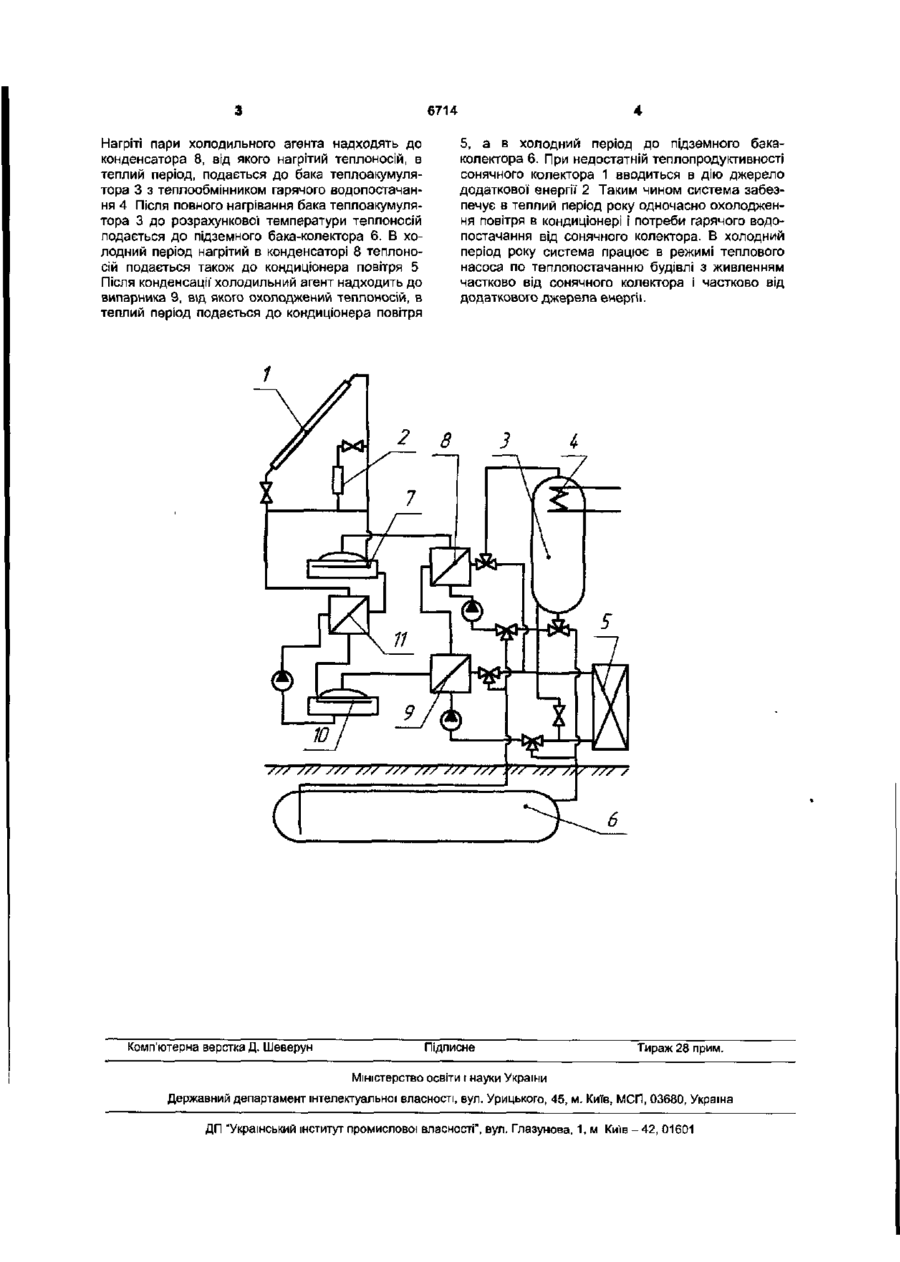

1. Комбінована система тепло- та холодопостачання будівель, що містить сонячний колектор, абсорбційну холодильну машину, бактеплоакумулятор з теплообмінником гарячого водопостачання, джерело додаткової енергії, кондиціонер повітря і підземний бак-колектор, яка відрізняється тим, що бак-теплоакумулятор з теплообмінником гарячого водопостачання підключено до конденсатора абсорбційної холодиль ної машини з можливістю відведення надлишкової частини гарячого теплоносія до підземного бакаколектора. 2 Комбінована система тепло- та холодопостачання будівель за п. 1, яка відрізняється тим, що кондиціонер повітря підключено до абсорбційної холодильної машини з можливістю подачі як холодного теплоносія від випарника, так і гарячого теплоносія від конденсатора, 3. Комбінована система тепло- та холодопостачання будівель за п. 1, яка відрізняється тим, що випарник абсорбційної' холодильної машини підключено з можливістю подачі охолодженого теплоносія до підземного бака-колектора. Передбачувана корисна модель відноситься до геліотехніки, а саме, до комбінованих систем сонячного гарячого водопостачання, опалення І кондиціювання будівель. Відома бромисто-літієва гелюсистема кондиціювання повітря. Недоліком такої системи є неможливість її використання для потреб теплопостачання [див. кн. Марченко Н.В. "Индивидуальные солнечные установки", М., Энергоатомиздат, 1991, стор.94, рис.46]. Найбільш близьким по технічній суті до об'єкту, який заявляється є комбінована система теплопостачання і кондиціювання повітря. Недоліком такої системи є витрачання теплової енергії сонячного колектора окремо на гаряче водопостачання і окремо на роботу абсорбційної холодильної машини в теплий період року, а також невикористання абсорбційної машини в холодний період року [див. кн. Дж. А Даффі, У.А. Беркман "Тепловые процессы с использованием солнечной энергии", М., Мир, 1977, стор356, рис.13.7.1]. В основу корисної моделі поставлене завдання створити систему яка, завдяки зміні її конструкції забезпечує тепло- холодопостачання будівлі як для теплого, так і для холодного періоду року з використанням сонячної енергії. Поставлене завдання вирішується тим, що бак теплоакумулятор з теплообмінником гарячого во допостачання підключено до конденсатора абсорбційної холодильної машини з можливістю відведення надлишкової частини гарячого теплоносія до підземного бака-колектора, кондиціонер повітря підключено до адсорбційної холодильної' машини з можливістю подачі як холодного теплоносія від випарника, так і гарячого теплоносія від конденсатора, випарник адсорбційної холодильної машини підключено з можливістю подачі охолодженого теплоносія до підземного бака-колектора Корисна модель пояснюється кресленнями, де приведено схему комбінованої системи сонячного тепло- та холодопостачання будівлі. Система тепло- та холодопостачання будівлі містить сонячний колектор 1, джерело додаткової енергії 2, бак теплоакумулятор 3 з теплообмінником гарячого водопостачання 4, кондиціонер повітря 5, підземний бак-колектор 6, а також абсорбційну холодильну машину, яка складається з генератора 7, конденсатора 8, випарника 9, абсорбера 10, теплообмінника 11 Система тепло- та холодопостачання будівлі функціонує наступним чином. При сонячному опроміненні колектора відбувається нагрівання суміші абсорбента і холодильного агента холодильної машини. Нагріта суміш абсорбента і холодильного агента надходить до генератора 7, де відбувається випаровування холодильного агента CD 6714 Нагріті пари холодильного агента надходять до конденсатора 8, від якого нагрітий теплоносій, в теплий період, подається до бака теплоакумулятора 3 з теплообмінником гарячого водопостачання 4 Після повного нагрівання бака теплоакумулятора 3 до розрахункової температури теплоносій подається до підземного бака-колектора 6. В холодний період нагрітий в конденсаторі 8 теплоносій подається також до кондиціонера повітря 5 Після конденсації холодильний агент надходить до випарника 9, від якого охолоджений теплоносій, в теплий період подається до кондиціонера повітря /7/ /77 //7 Комп'ютерна верстка Д. Шеверун 77/ 5, а в холодний період до підземного бакаколектора 6. При недостатній теплопродуктивності сонячного колектора 1 вводиться в дію джерело додаткової енергії 2 Таким чином система забезпечує в теплий період року одночасно охолодження повітря в кондиціонері і потреби гарячого водопостачання від сонячного колектора. В холодний період року система працює в режимі теплового насоса по теплопостачанню будівлі з живленням частково від сонячного колектора і частково від додаткового джерела енергії. 7/7 77/ 77/ 77/ . 77 /77 /, ' Підписне 777/ Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
