Спосіб визначення коефіцієнта деформаційної анізотропії металевих матеріалів
Номер патенту: 20003
Опубліковано: 15.01.2007
Автори: Белокуров Володимир Миколайович, Бастун Володимир Миколайович
Формула / Реферат
Спосіб визначення коефіцієнта деформаційної анізотропії металевих матеріалів, який включає вирізання зразків з об'єму деформованого матеріалу і випробовування на одноосьовий розтяг, а коефіцієнт деформаційної анізотропії розраховують, який відрізняється тим, що зразки вирізають у трьох ортогональних напрямках і за результатами випробувань розраховують анізотропію матеріалу одним коефіцієнтом, який об'єднує три значення границі текучоcті
у напрямку осей 1, 2, 3.
Текст

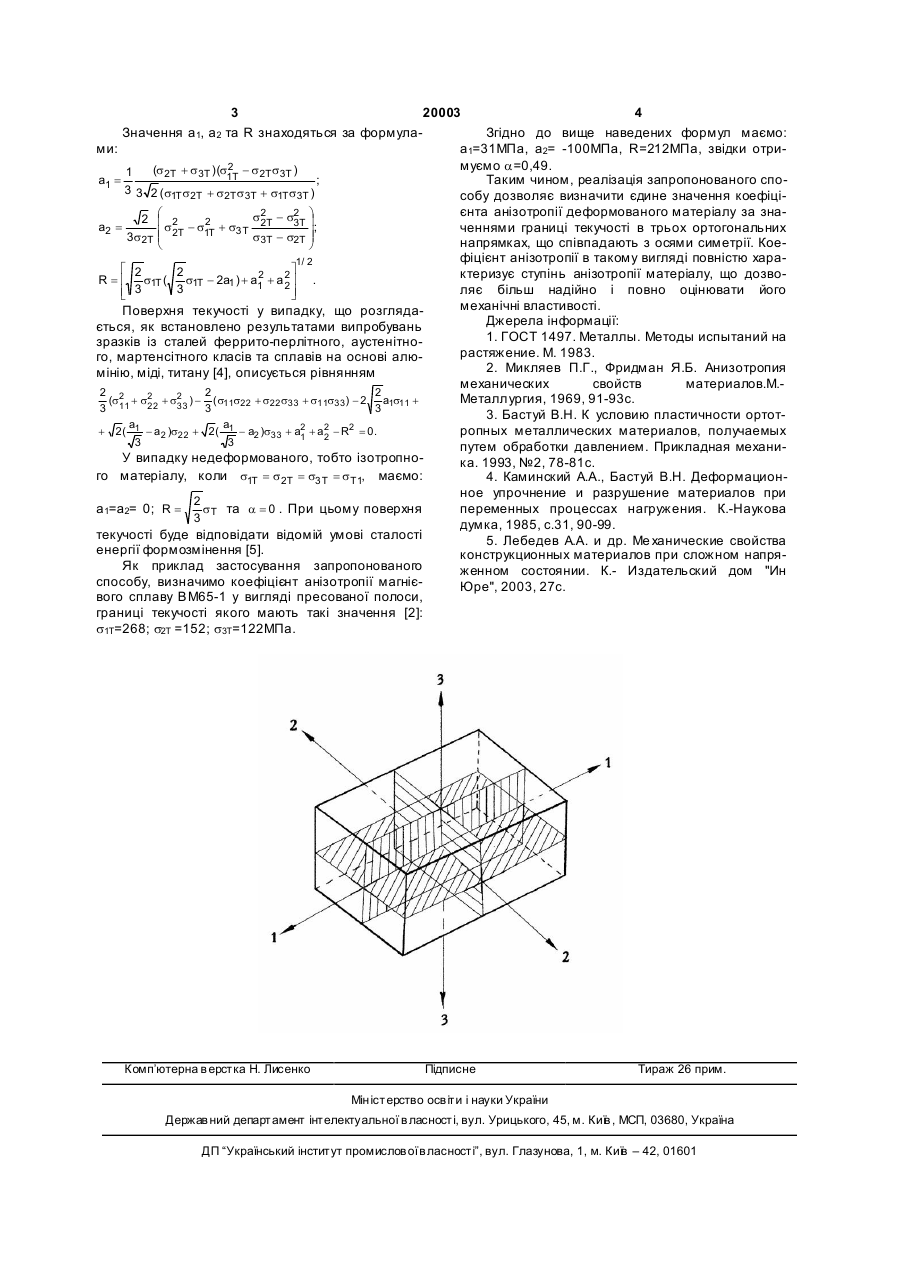

Спосіб визначення коефіцієнта деформаційної анізотропії металевих матеріалів, який включає 3 20003 4 Значення а1, a2 та R знаходяться за формулаЗгідно до вище наведених формул маємо: ми: a1=31MПа, а2= -100МПа, R=212МПа, звідки отри2 муємо a=0,49. (s 2T + s 3T )(s1T - s 2Ts 3T ) 1 a1 = ; Таким чином, реалізація запропонованого спо3 3 2 ( s1Ts 2T + s 2Ts 3T + s1Ts 3T ) собу дозволяє визначити єдине значення коефіці2 2 ö єнта анізотропії деформованого матеріалу за зна2 æ 2 ç s - s 2 + s s 2T - s3T ÷; a2 = ченнями границі текучості в трьох ортогональних 3T ç 1T ÷ 3s 2T ç 2T s 3T - s2T ÷ напрямках, що співпадають з осями симетрії. Коеè ø фіцієнт анізотропії в такому вигляді повністю хара1/ 2 é 2 ù 2 2 2 ктеризує ступінь анізотропії матеріалу, що дозвоR = ê s1T ( s1T - 2a1 ) + a1 + a 2 ú . 3 ляє більш надійно і повно оцінювати його ê 3 ú ë û механічні властивості. Поверхня текучості у випадку, що розглядаДжерела інформації: ється, як встановлено результатами випробувань 1. ГОСТ 1497. Металлы. Методы испытаний на зразків із сталей феррито-перлітного, аустенітнорастяжение. М. 1983. го, мартенсітного класів та сплавів на основі алю2. Микляев П.Г., Фридман Я.Б. Анизотропия мінію, міді, титану [4], описується рівнянням механических свойств материалов.М.2 2 2 2 2 2 Металлургия, 1969, 91-93с. (s11 + s22 + s33 ) - ( s11s22 + s22s33 + s11s33) - 2 a1s11 + 3 3 3 3. Бастуй В.Н. К условию пластичности ортотa1 a1 2 + a 2 - R2 = 0 . + 2( - a 2 )s22 + 2 ( - a2 )s33 + a ропных металлических материалов, получаемых 1 2 3 3 путем обработки давлением. Прикладная механиУ випадку недеформованого, тобто ізотропнока. 1993, №2, 78-81с. го матеріалу, коли s1T = s 2T = s3 T = s T1, маємо: 4. Каминский А.А., Бастуй В.Н. Деформационное упрочнение и разрушение материалов при 2 a1=a2= 0; R = s T та a = 0 . При цьому поверхня переменных процессах нагружения. К.-Наукова 3 думка, 1985, с.31, 90-99. текучості буде відповідати відомій умові сталості 5. Лебедев А.А. и др. Ме ханические свойства енергії формозмінення [5]. конструкционных материалов при сложном напряЯк приклад застосування запропонованого женном состоянии. К.- Издательский дом "Ин способу, визначимо коефіцієнт анізотропії магнієЮре", 2003, 27с. вого сплаву ВМ65-1 у вигляді пресованої полоси, границі текучості якого мають такі значення [2]: s1T=268; s2T =152; s3T=122МПа. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the strain anisotropy coefficient of metallic material
Автори англійськоюBastun Volodymyr Mykolaiovych, Belokurov Volodymyr Mykolaiovych
Назва патенту російськоюСпособ определения коэффициента деформационной анизотропии металлического материала
Автори російськоюБастун Владимир Николаевич, Белокуров Владимир Николаевич
МПК / Мітки
МПК: G01N 3/00
Мітки: спосіб, матеріалів, анізотропії, коефіцієнта, металевих, визначення, деформаційної
Код посилання
<a href="https://ua.patents.su/2-20003-sposib-viznachennya-koeficiehnta-deformacijjno-anizotropi-metalevikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення коефіцієнта деформаційної анізотропії металевих матеріалів</a>
Спосіб визначення коефіцієнта анізотропії грунту методом пенетрації
Номер патенту: 49904
Опубліковано: 15.10.2002
Автори: Винников Юрій Леонідович, Лисенко Ігор Миколайович
МПК: E02D 1/00
Мітки: пенетрації, грунту, методом, визначення, коефіцієнта, спосіб, анізотропії
Формула / Реферат:
Спосіб визначення коефіцієнта анізотропії грунту методом пенетрації, який включає зачищення не менше двох суміжних ділянок поверхні грунту до форми площин, розташованих під різними кутами α до горизонту, та пенетрацію кожної з ділянок за напрямом, перпендикулярним їй, наконечником у вигляді чотиригранної піраміди, протилежні грані якої попарно-симетричні, при цьому бічні грані виконані угнутими, а робочі - плоскими з кутами при вершині...
Спосіб деформаційної обробки матеріалів
Номер патенту: 59856
Опубліковано: 15.09.2003
Автори: Решетов Олексій Валерійович, Орлов Дмитро Валентинович, Синков Сергій Григор'євич, Бейгельзимер Яків Юхимович
МПК: B21C 25/00
Мітки: деформаційної, обробки, матеріалів, спосіб
Формула / Реферат:
Спосіб деформаційної обробки матеріалів, що включає розміщення заготівки переднім торцем у прямій західній частині гвинтової матриці, деформацію продавлюванням уздовж осі пресування через гвинтовий і вихідний канал калібрувальної матриці впливом на задній торець заготівки пуансоном зі збереженням вихідної форми і розмірів заготівки після деформації, який відрізняється тим, що перед і під час продавлювання до переднього торця заготівки...
Спосіб деформаційної обробки матеріалів
Номер патенту: 68973
Опубліковано: 16.08.2004
Автори: Синков Сергій Григор'євич, Бейгельзимер Яків Юхимович, Решетов Олексій Валерійович, Варюхін Віктор Миколайович, Орлов Дмитро Валентинович, Синков Олександр Сергійович
МПК: B21C 23/00
Мітки: деформаційної, спосіб, обробки, матеріалів
Формула / Реферат:
Спосіб деформаційної обробки матеріалів, що включає багаторазову інтенсивну деформацію матеріалу з протитиском без зміни його перерізу на кінцевій стадії кожного деформаційного переходу, який відрізняється тим, що матеріал піддають комбінованій деформації, спочатку монотонній зі ступенем деформації не менше 40%, потім інтенсивній знакозмінній деформації з кількістю деформаційних переходів не менше двох, причому як монотонну, так і інтенсивну...
Фазовий спосіб визначення коефіцієнта температуропровідності матеріалів
Номер патенту: 42444
Опубліковано: 15.10.2001
Автори: Скрипник Юрій Олексійович, Колосніченко Марина Вікторівна, Полька Тетяна Олексіївна
МПК: G01N 25/18, G01R 19/00, C23F 13/00
Мітки: коефіцієнта, фазовий, матеріалів, температуропровідності, визначення, спосіб
Формула / Реферат:
Фазовий спосіб визначення коефіцієнта температуропровідності матеріалів, який полягає в тому, що на поверхні матеріалу, що досліджується, розміщують малоінерційний нагрівач, який живлять змінною напругою, на протилежному ненагрітому боці матеріалу розміщують малоінерційний термоприймальник, порівнюють фази температурних хвиль, що випромінені та пройшли крізь матеріал, та визначають коефіцієнт температуропровідності по формулі, який...
Спосіб визначення схильності металевих матеріалів до окрихчування
Номер патенту: 71819
Опубліковано: 15.12.2004
Автори: Ткаченко Ігор Федорович, Ткаченко Костянтин Ігоревич
Мітки: окрихчування, схильності, спосіб, матеріалів, визначення, металевих
Формула / Реферат:
Спосіб визначення схильності металевих матеріалів до окрихчування, який включає випробування на ударний вигин надрізаних зразків при різних температурах, який відрізняється тим, що випробування проводять на зразках з гострим надрізом або попередньо наведеною тріщиною, одночасно випробовують зразки без надрізу на статичне розтягування і на підставі отриманих результатів визначають загальний рівень опірності матеріалу основним різновидам...
Попередній патент: Виконавчий механізм перепускного клапана вихлопного газу дизельного двигуна
Наступний патент: Спосіб визначення в`язкості руйнування металів кіс
Випадковий патент: Спосіб пилоподавлення при вибуху блока уступу
