Спосіб радіозв’язку з рухомими об’єктами в системі зв’язку стільникової структури

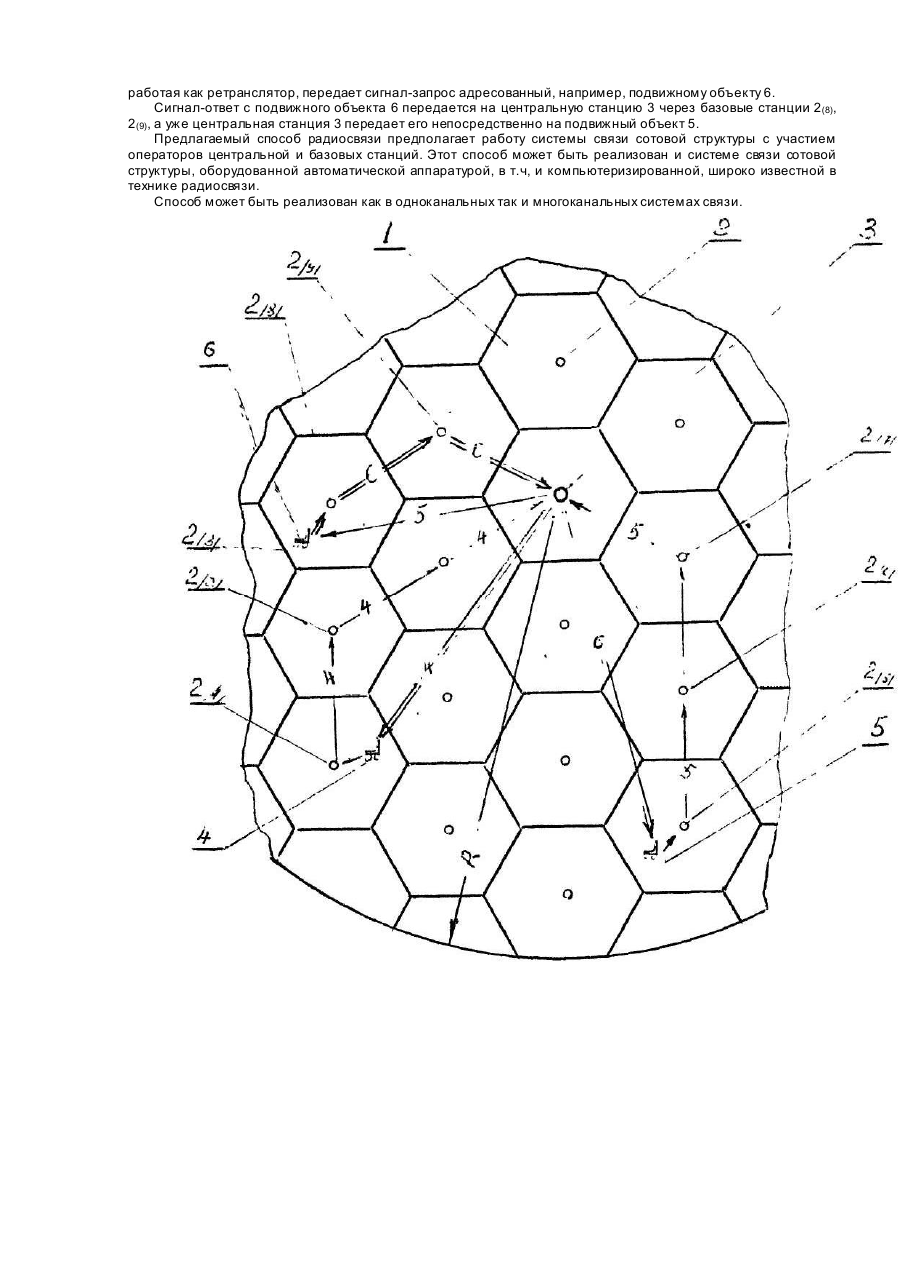

Изобретение относится к радиосвязи и может быть использовано для осуществления переговоров подвижных объектов с управляющим центром, а также между собой. Известен способ для мобильной радиосвязи, реализованный в системе мобильной радиосвязи, приемепередаче радиосигналов в двухстороннем режиме с приемо-передающими станциями наземного базирования с использованием спутникового приемо-передающего устройства [Патент СССР № 1314968, кл. Η 04 В 7/185]. Данный способ предполагает наличие сложной аппаратуры, в т.ч. спутниковой, а также наличие множества наземных приемо-передающих станций значительной мощности. Известен также способ радиосвязи с подвижными объектами в системе связи сотовой структуры, заключающийся в излучении сигналов из группы базовых станций для кругового сканирования и получения разрешения на вызов подвижного объекта, подачу сигнала с подвижного объекта на ближайшую базовую станцию с его последующей ретрансляцией через центральную станцию [Авт. св. СССР № 1626412, кл. Η 04 В 7/26 (прототип)], Этот способ не обеспечивает непосредственной подачи сигналов с центральной станции и их прием подвижными объектами. Использование на подвижных объектах УКВ аппаратуры отрицательно сказывается на здоровье пользователей. Для увеличения зоны обслуживания необходимо увеличивать выходную мощность базовых станций. В основу изобретения поставлена задача, в способе радиосвязи с подвижными объектами в системе связи сотовой структуры, изменив последовательность подачи сигналов на подвижные объекты и используя для этого KB часто ты, обеспечить надежную радиосвязь в любое время суток, не зависимо от метеоусловий и при пониженной выходной мощности базовых станций, и за счет этого повысить эффективность радио связи и снизить эксплуатационные расходы. Поставленная задача решается тем, что в способе радиосвязи с подвижными объектами в системе связи сотовой структуры, заключающимся в подаче и приеме радиосигналов между подвижными объектами, а также между ними и центральной станцией через базовые станции-ретрансляторы, согласно изобретению, подачу сигналов на подвижные объекты осуществляют непосредственно с центральной станции и используют ее как ретранслятор при приеме-передаче сигналов между подвижными объектами, а всю радиосвязь ведут на KB частотах. Технический результат предлагаемого способа заключается в том, что при использовании центральной станции, оборудованной передатчиком и антенным устройством которые обеспечивают дальность действия в Н-км. и сети базовых станций, оборудованных передатчиками и антенными устройствами обеспечивающими каждой базовой станции дальность действия меньшую за дальность действия центральной станции во столько раз сколько таких базовых станций находится на отрезке прямой в Н-км., посреди которой находится центральная станция, обеспечивается устойчивая двухсторонняя радиосвязь подвижных объектов между собой и с центральной станцией, причем, дальность действия передатчиков с антенными устройствами, установленных на подвижных объектах при предлагаемом способе, принимается в два раза меньшей дальности действия базовой станции. Находясь в зоне действия центральной станции, подвижные объекты, используя KB аппаратуру малой мощности "слышат" центральную станцию и обмениваются с ней сигналами через базовые станции как ретрансляторы, а с другими подвижными объектами еще и через центральную станцию тоже как ретранслятор. В зависимости от сложности антенного устройства центральной станции, базовые станции и подвижные объекты могут быть оборудованы самыми простыми антенными устройствами, обеспечивающими устойчивую связь в радиусе действия базовой станции. Предлагаемый способ радиосвязи позволяет иметь устойчивую радиосвязь в любое время суток, не зависимо от метеусловий и при минимальных капитальных затратах на устройство системы связи сотовой структуры. Способ реализуется в системе наземной связи сотовой структуры, представленной на чертеже, где изображен фрагмент системы устойчивой радиосвязи в радиусе 300-350 км. с использованием радиостанции типа Р-163, Р-143. Соты 1, системы связи сотовой структуры с базовыми станциями 2, размещенными в центре сот 1 и удалены от центральной станции 3 на 300-350 км. В радиусе 300-350 км от центральной станции 3 находятся подвижные объекты 4, 5, 6, 7, 8, 9... Н. Центральная станция оборудована радиостанциями типа Р-163, а базовые станции и подвижные объекты - радиостанциями типа Р-143. Мо щность центральной станции 3 принята в пределах 7-15 В. Дальность связи в радиусе 2 Нкм (300-350 км) обеспечивается простой антенной, не критичной к высоте установки над землей. Базовые станции 2 расположены на расстоянии 1000 км друг от друга. Их передатчики и антенные устройства обеспечивают устойчивую радиосвязь между собой и с подвижными объектами 4, находящимися 100 ( ) в зоне их действия, т.е. в радиусе 50 км 2 . Представим, что подвижному объекту 4 необходимо установить двухстороннюю связь с центральной станцией 3. В этом случае подвижной объект 4 связывается с базовой станцией 2(1), которая, работает в режиме ретранслятора, и через базовые станции 2(2), 2(3), работающих также в режиме ретрансляторов, выходит на центральную станцию 3. Ответ центральная станция посылает непосредственно подвижному объекту, минуя базовые станции. Если в этом случае подвижной объект 4 переместится в зону действия другой базовой станции, он посылает свои сигналы через эту станцию. На чертеже прохождение сигнала-запроса обозначено одинарными стрелками, которые прерываются позициями подвижного объекта 4. Ответ на запрос обозначен двойной стрелкой. При установлении двухсторонней связи между подвижными объектами поступают следующим образом. С подвижного объекта 5 сигнал-запрос через ближайшую базовую станцию 2(4) ретранслируется последовательно через базовые станции 2(5), 2(6), 2(7), и принимается центральной станцией 3, которая, работая как ретранслятор, передает сигнал-запрос адресованный, например, подвижному объекту 6. Сигнал-ответ с подвижного объекта 6 передается на центральную станцию 3 через базовые станции 2(8), 2(9), а уже центральная станция 3 передает его непосредственно на подвижный объект 5. Предлагаемый способ радиосвязи предполагает работу системы связи сотовой структуры с участием операторов центральной и базовых станций. Этот способ может быть реализован и системе связи сотовой структуры, оборудованной автоматической аппаратурой, в т.ч, и компьютеризированной, широко известной в технике радиосвязи. Способ может быть реализован как в одноканальных так и многоканальных системах связи.
