Реверсивний пневмоінструмент

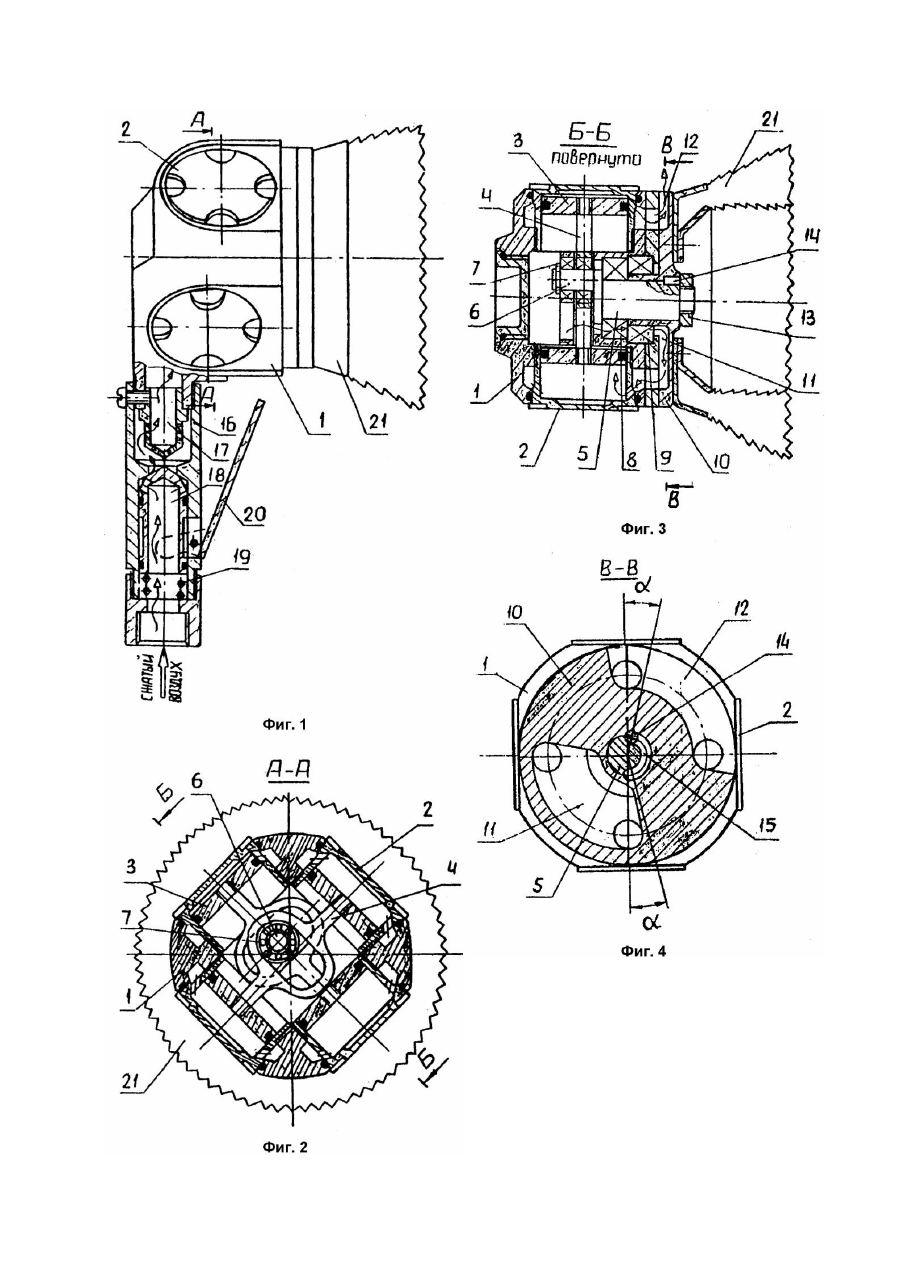

Изобретение относится к реверсивным пневмоинструментам, таким как пневмощетки, пневмомешалки, шлифмашины, пневмодрели и пр., также может быть использовано в качестве технологического оборудования в условиях взрывоопасных производств и перегрузок. Известны реверсивные пневмоинструменты (Пневматические ручные машины: Справ. - Л.: Машиностроение, 1968. - С.168), в которых реверсирование (изменение направления вращения вала) производится изменением направления потоков подачи и выпуска сжатого воздуха с помощью отдельных дополнительных, не входящих в устройство пневмомоторов, пневмопереключателей. К недостаткам таких устройств можно отнести сложность их конструкции, большую массу и громоздкость. Наиболее близкой к заявляемому пневмоинструменту является пневмощетка (Пневматические ручные машины: Справ. - Л.: Машиностроение, 1968. - С.186 - 188) с поршневым пневмомотором, содержащая радиально размещенные в корпусе поршневые цилиндры, оппозитные поршни которых попарно соединены кулисами, коленвал с подшипниками, пневмораспределитель, рукоятку, снабженную запорным клапаном и рабочий орган. В названном устройстве для обеспечения реверса используют дополнительный переключатель, что приводит к усложнению устройства, определяет недостаточно высокую удельную мощность (отношение мощности к массе), громоздкость и большую массу. Недостаточно высокая удельная мощность предопределена невозможностью обеспечения необходимых проходных сечений с условным диаметром 15 - 20мм при конструкции с 4линейным трехпозиционным переключателем и ручным исполнением пневмоинструмента. В основу изобретения поставлена задача в реверсивном пневмоинструменте увеличить удельную мощность с одновременным уменьшением габаритов и массы, а также упрощением конструкции путем использования штатного пневмораспределителя в качестве средства обеспечения реверса. Сущность изобретения заключается в том, что в реверсивном пневмоинструменте, содержащем радиально размещенные в корпусе поршневые цилиндры, оппозитные поршни которых попарно соединены кулисами, коленвал с подшипниками, пневмораспределитель и рукоятку с запорным клапаном, а также рабочий орган, пневмораспределитель соединен неподвижно с рабочим органом и установлен на коленвале с возможностью поворота на угол, равный 180° - a°, где a° - угол опережения подачи сжатого воздуха в каждый из цилиндров. Неподвижное соединение рабочего органа с пневмораспределителем, установленным на коленвале с возможностью поворота позволяет использовать штатный пневмораспределитель в качестве средства обеспечения реверса. Исключение необходимости применения дополнительного 4-линейного пневмопереключателя позволяет использовать большие проходные сечения штатного пневмораспределителя, увеличивая тем самым удельную мощность пневмоинструмента, обеспечивает упрощенна конструкции устройства, улучшает его массогабаритные характеристики. На фиг.1 показан общий вид предлагаемого реверсного пневмоинструмента; на фиг.2 - сечение А - А на фиг.1; на фиг.3 - сечение Б - Б на фиг.2; на фиг.4 - сечение В - В на фиг.3. Пневмоинструмент содержит размещенные в корпусе 1 поршневые цилиндры 2, оппозитные поршни которых 3 соединены кулисами 4, коленвал 5 с кривошипом 6 и подшипниками 7, 8, 9, пневмораспределитель 10, внутренние полости которого образуют канал 11 подачи сжатого воздуха в цилиндры 2 и канал 12 отвода сжатого воздуха из цилиндров 2. Пневмораспределитель 10 закреплен на коленвале 5 с помощью гайки 13 и роликового упора 14, перемещающегося в секторной полости 15. Рукоятка 16 корпуса 1 снабжена фильтром 17, запорным клапаном 18, пружиной 19 и рычагом 20. Пневмоинструмент имеет рабочий орган, например проволочную насадку 21, соединенную неподвижно с пневмораспределителем 10. Пневмоинструмент работает следующим образом. При нажатии на рычаг 20 открывается запорный клапан 18 и сжатый воздух через фильтр 17 поступает во внутреннюю полость корпуса 1, а оттуда через подшипники 8, 9 и канал 11 пневмораспределителя 10 - в цилиндры 2. В цилиндрах 2 сжатый воздух воздействуе т на поршни 3 и через кулисы 4 на кривошип 6 коленвала 6, приводя последний во вращение. Выпуск сжатого воздуха из цилиндров 2 осуществляется через канал 12 распределителя 10. При реверсе рабочий орган, например проволочную насадку 21, неподвижно соединенную с пневмораспределителем 10, поворачивают на угол, заданный упором 14 и полостью 15, равный 180° - a°, где a° - угол опережения подачи сжатого воздуха в каждый из цилиндров 2. Предлагаемая конструкция пневмоинструмента, отличаясь повышенными в сравнении с аналогами, удельной мощностью и компактностью, а также меньшей массой и сложностью, может быть использована в качестве ручного те хнологического оборудования, работающего в условиях перегрузок и взрывоопасных производств.
