Комбінований гайковий ключ
Номер патенту: 20256
Опубліковано: 15.01.2007
Автори: Барабаш Руслан Іванович, Галушка Володимир Петрович, Гайдучок Валентина Марківна
Формула / Реферат
1. Комбінований гайковий ключ, що містить рукоятку, виконану з упором у вигляді сегментоподібного виступу, хорда якого паралельна поздовжній осі рукоятки, шарнірнo з'єднаної з затискачем, що підпружинений пружиною відносно рукоятки, який відрізняється тим, що сегментоподібний виступ плавно переходить у майданчик S - подібного перерізу для закріплення різьбових виробів з квадратною головкою, затискач має зуб, виконаний під гострим кутом до осі рукоятки, причому робочі поверхні затискача утворені поверхнями, що перетинаються, з можливістю взаємодії з гранями кріпильних елементів різних типорозмірів.
2. Комбінований гайковий ключ за п. 1, який відрізняється тим, що на зубі затискача виконано отвір для фіксації затискача в робочому положенні.
Текст

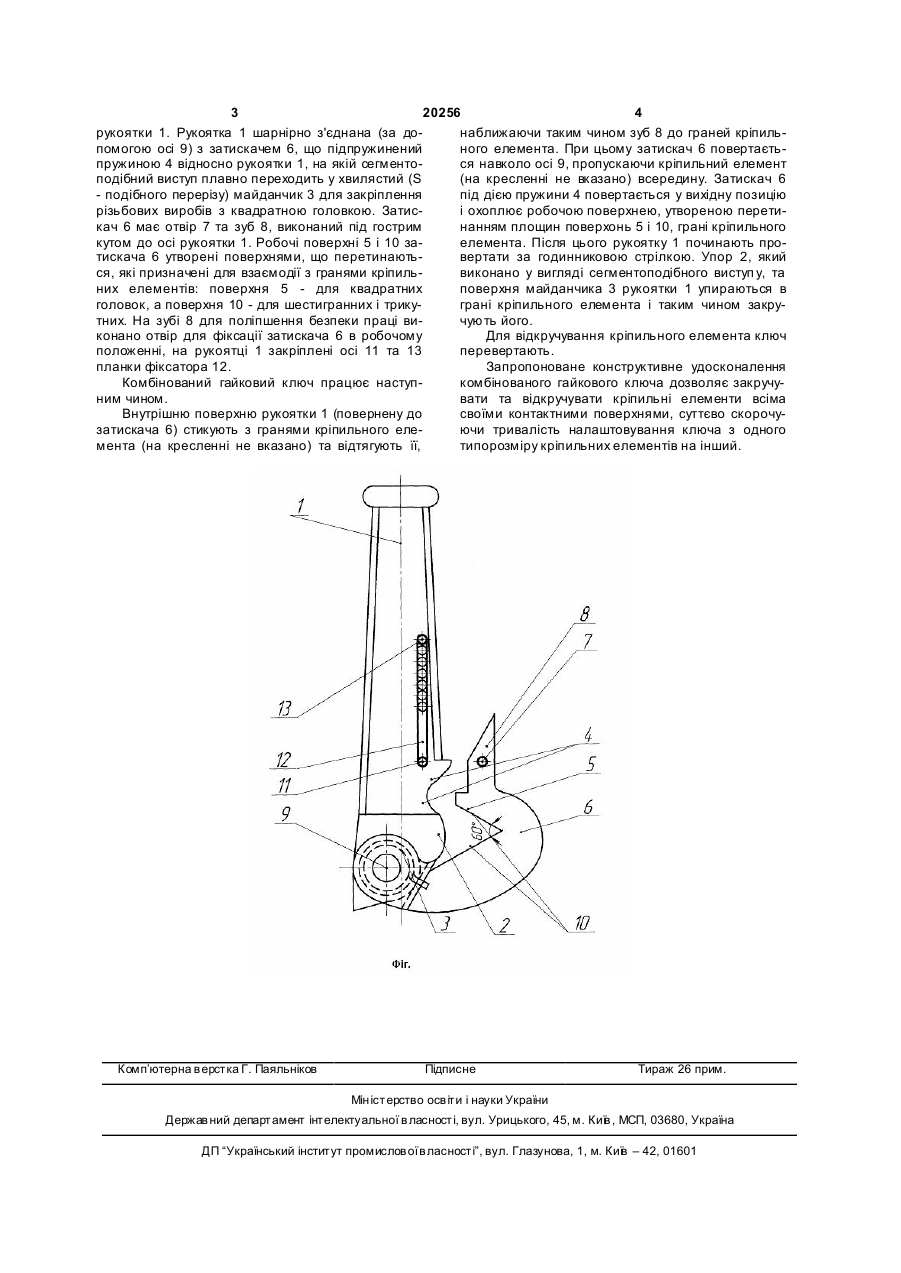

1. Комбінований гайковий ключ, що містить рукоятку, виконану з упором у вигляді сегментоподібного виступу, хорда якого паралельна поздовжній осі рукоятки, шарнірнo з'єднаної з затискачем, 3 20256 4 рукоятки 1. Рукоятка 1 шарнірно з'єднана (за донаближаючи таким чином зуб 8 до граней кріпильпомогою осі 9) з затискачем 6, що підпружинений ного елемента. При цьому затискач 6 повертаєтьпружиною 4 відносно рукоятки 1, на якій сегментося навколо осі 9, пропускаючи кріпильний елемент подібний виступ плавно переходить у хвилястий (S (на кресленні не вказано) всередину. Затискач 6 - подібного перерізу) майданчик 3 для закріплення під дією пружини 4 повертається у вихідну позицію різьбових виробів з квадратною головкою. Затисі охоплює робочою поверхнею, утвореною перетикач 6 має отвір 7 та зуб 8, виконаний під гострим нанням площин поверхонь 5 і 10, грані кріпильного кутом до осі рукоятки 1. Робочі поверхні 5 і 10 заелемента. Після цього рукоятку 1 починають протискача 6 утворені поверхнями, що перетинаютьвертати за годинниковою стрілкою. Упор 2, який ся, які призначені для взаємодії з гранями кріпильвиконано у вигляді сегментоподібного виступ у, та них елементів: поверхня 5 - для квадратних поверхня майданчика 3 рукоятки 1 упираються в головок, а поверхня 10 - для шестигранних і трикуграні кріпильного елемента і таким чином закрутних. На зубі 8 для поліпшення безпеки праці вичують його. конано отвір для фіксації затискача 6 в робочому Для відкручування кріпильного елемента ключ положенні, на рукоятці 1 закріплені осі 11 та 13 перевертають. планки фіксатора 12. Запропоноване конструктивне удосконалення Комбінований гайковий ключ працює наступкомбінованого гайкового ключа дозволяє закручуним чином. вати та відкручувати кріпильні елементи всіма Внутрішню поверхню рукоятки 1 (повернену до своїми контактними поверхнями, суттєво скорочузатискача 6) стикують з гранями кріпильного елеючи тривалість налаштовування ключа з одного мента (на кресленні не вказано) та відтягують її, типорозміру кріпильних елементів на інший. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined open-end wrench
Автори англійськоюHayduchok Valentyna Markivna
Назва патенту російськоюКомбинированный гаечный ключ
Автори російськоюГайдучок Валентина Марковна
МПК / Мітки
МПК: B25B 13/00
Мітки: ключ, комбінований, гайковий
