Розвідний гайковий ключ
Номер патенту: 18371
Опубліковано: 15.11.2006
Формула / Реферат
Розвідний гайковий ключ, що містить рухому та нерухому губки, рукоятку та механізм фіксації розводу зіву, який відрізняється тим, що ключ має клиноподібну частину, яка виконана за одне ціле з рукояткою та на якій розташована нерухома губка, рухома губка містить ролик, виконаний з можливістю перекочування по клиноподібній частині, рукоятка виконана пустотілою з розташованою в ній підпружиненою вилкоподібною трубою, що шарнірно з'єднана з рухомою губкою, рухома та нерухома губки мають закруглену форму.
Текст

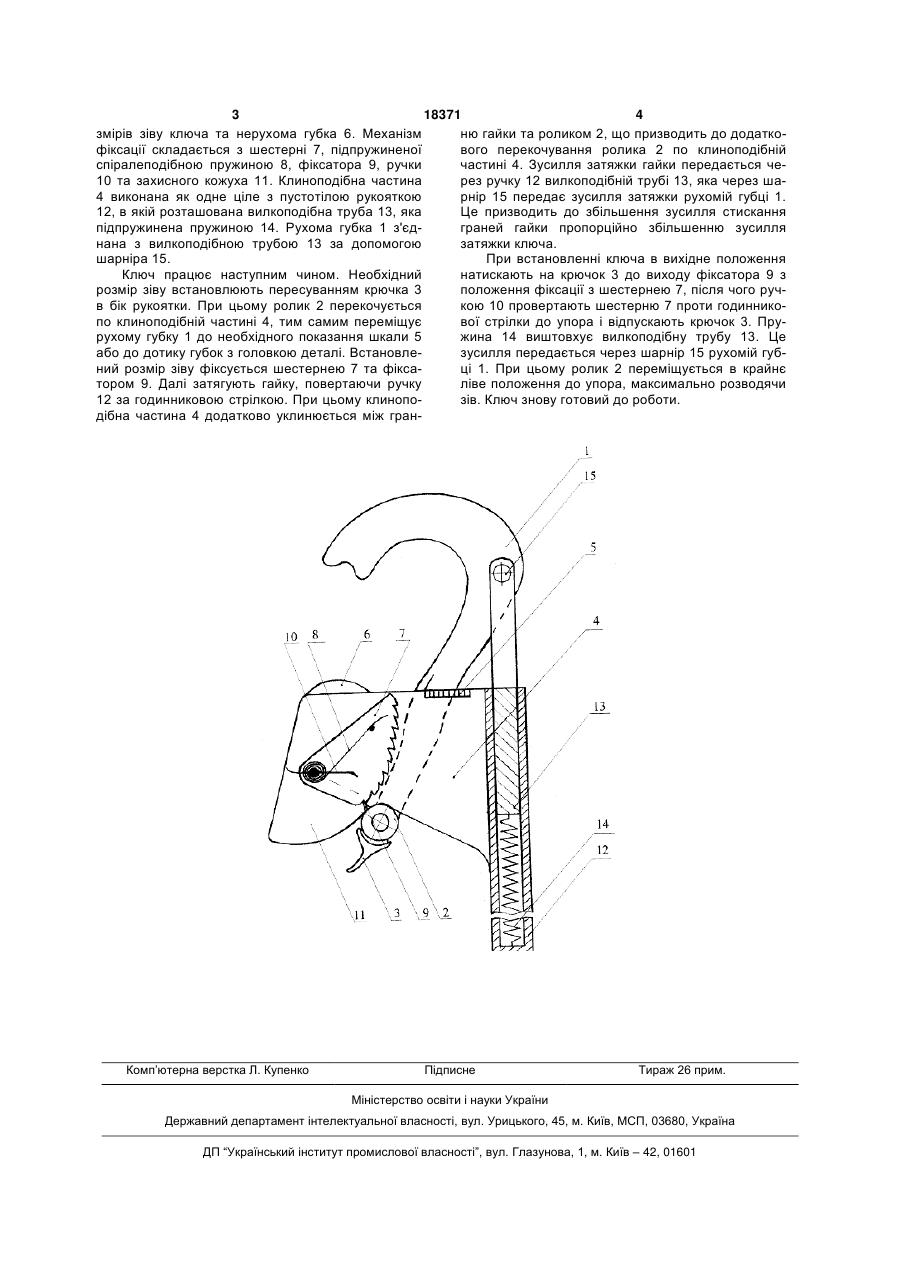

Розвідний гайковий ключ, що містить рухому та нерухому губки, рукоятку та механізм фіксації 3 18371 4 змірів зіву ключа та нерухома губка 6. Механізм ню гайки та роликом 2, що призводить до додаткофіксації складається з шестерні 7, підпружиненої вого перекочування ролика 2 по клиноподібній спіралеподібною пружиною 8, фіксатора 9, ручки частині 4. Зусилля затяжки гайки передається че10 та захисного кожуха 11. Клиноподібна частина рез ручку 12 вилкоподібній трубі 13, яка через ша4 виконана як одне ціле з пустотілою рукояткою рнір 15 передає зусилля затяжки рухомій губці 1. 12, в якій розташована вилкоподібна труба 13, яка Це призводить до збільшення зусилля стискання підпружинена пружиною 14. Рухома губка 1 з'єдграней гайки пропорційно збільшенню зусилля нана з вилкоподібною трубою 13 за допомогою затяжки ключа. шарніра 15. При встановленні ключа в вихідне положення Ключ працює наступним чином. Необхідний натискають на крючок 3 до виходу фіксатора 9 з розмір зіву встановлюють пересуванням крючка 3 положення фіксації з шестернею 7, після чого ручв бік рукоятки. При цьому ролик 2 перекочується кою 10 провертають шестерню 7 проти годинникопо клиноподібній частині 4, тим самим переміщує вої стрілки до упора і відпускають крючок 3. Прурухому губку 1 до необхідного показання шкали 5 жина 14 виштовхує вилкоподібну трубу 13. Це або до дотику губок з головкою деталі. Встановлезусилля передається через шарнір 15 рухомій губний розмір зіву фіксується шестернею 7 та фіксаці 1. При цьому ролик 2 переміщується в крайнє тором 9. Далі затягують гайку, повертаючи ручку ліве положення до упора, максимально розводячи 12 за годинниковою стрілкою. При цьому клинопозів. Ключ знову готовий до роботи. дібна частина 4 додатково уклинюється між гран Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdjustable spanner
Автори англійськоюSerdiuk Volodymyr Nykandrovych
Назва патенту російськоюРазводной гаечный ключ
Автори російськоюСердюк Владимир Никандрович
МПК / Мітки
МПК: B25B 13/00
Мітки: гайковий, розвідний, ключ
