Збірний шліфувальний круг
Формула / Реферат
1. Збірний шліфувальний круг, що містить корпус з отвором в центральній частині для кріплення на консолі шпінделя внутрішньошліфувального верстата і абразивні елементи, що радіальнo розташовані і закріплені на корпусі за допомогою елементів кріплення, який відрізняється тим, що корпус виконано у вигляді двох паралельно розташованих і жорстко з'єднаних між собою на деякій відстані дисків, між якими розміщені абразивні елементи, які виконані у вигляді круга і скріплені з дисками корпусу за допомогою елементів кріплення, при цьому осі елементів кріплення розташовані паралельно осі обертання шпинделя внутрішньошліфувального верстата і розміщені по колу на дисках корпусу.
2. Збірний шліфувальний круг за п. 1, який відрізняється тим, що абразивні елементи рознімно скріплені з дисками корпусу.
Текст
1. Збірний шліфувальний круг, що містить корпус з отвором в центральній частині для кріплення на консолі шпінделя внутрішньошліфувального верстата і абразивні елементи, що радіальнo розташовані і закріплені на корпусі за допомогою 3 20257 4 на дисках корпусу. Причому абразивні елементи виробу, що оброблюється і закріплюють його на рознімно скріплені з дисками корпусу. консолі шпинделя внутрішньошліфувального верСуть корисної моделі пояснюється кресленнястата. Після закінчення шліфування для провеми, де дення чистової і викінчувальної обробки проводять на Фіг.1 зображено загальний вигляд збірного зміну абразивних елементів 2 на інші, з тоншим шліфувального круга, шліфуванням. Для цього знімають елементи кріпна Фіг.2 - перетин по А-А на Фіг.1. лення 3 і між паралельно розташованими дисками Збірний шліфувальний круг містить два диска 1 закріплюють інші абразивні елементи 2. 1 з отвором в центральній частині для кріплення При обробці виробів з великим внутрішнім діна консолі шпинделя внутрішньошліфувального аметром підбирають абразивні елементи 2 більверстата. Між паралельно встановленими дисками шого діаметру, збільшуючи при цьому оброблюва1 розміщені шліфувальні елементи 2, що жорстко ний діаметр збірного шліфувального круга. зв'язані через елементи кріплення 3 з дисками 1. Застосування запропонованого збірного шліЗбірний шліфувальний круг працює таким чифувального круга дозволить розширити технологіном. чні можливості внутрішньошліфувального верстаПри шліфуванні внутрішньої поверхні виріб зата та обробляти на ньому вироби великих кріплюють на внутрішньошліфувальному верстаті. діаметрів. Потім збирають шліфувальний круг, закріплюючи Крім того, швидка і зручна заміна шліфувальміж дисками 1 через елементи кріплення 3 абраних елементів дозволяє проводити ефективну чизивні елементи 2. Діаметр абразивних елементів 2 стову і викінчувальну обробку заготовок з великим вибирають залежно від внутрішнього діаметру внутрішнім діаметром. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

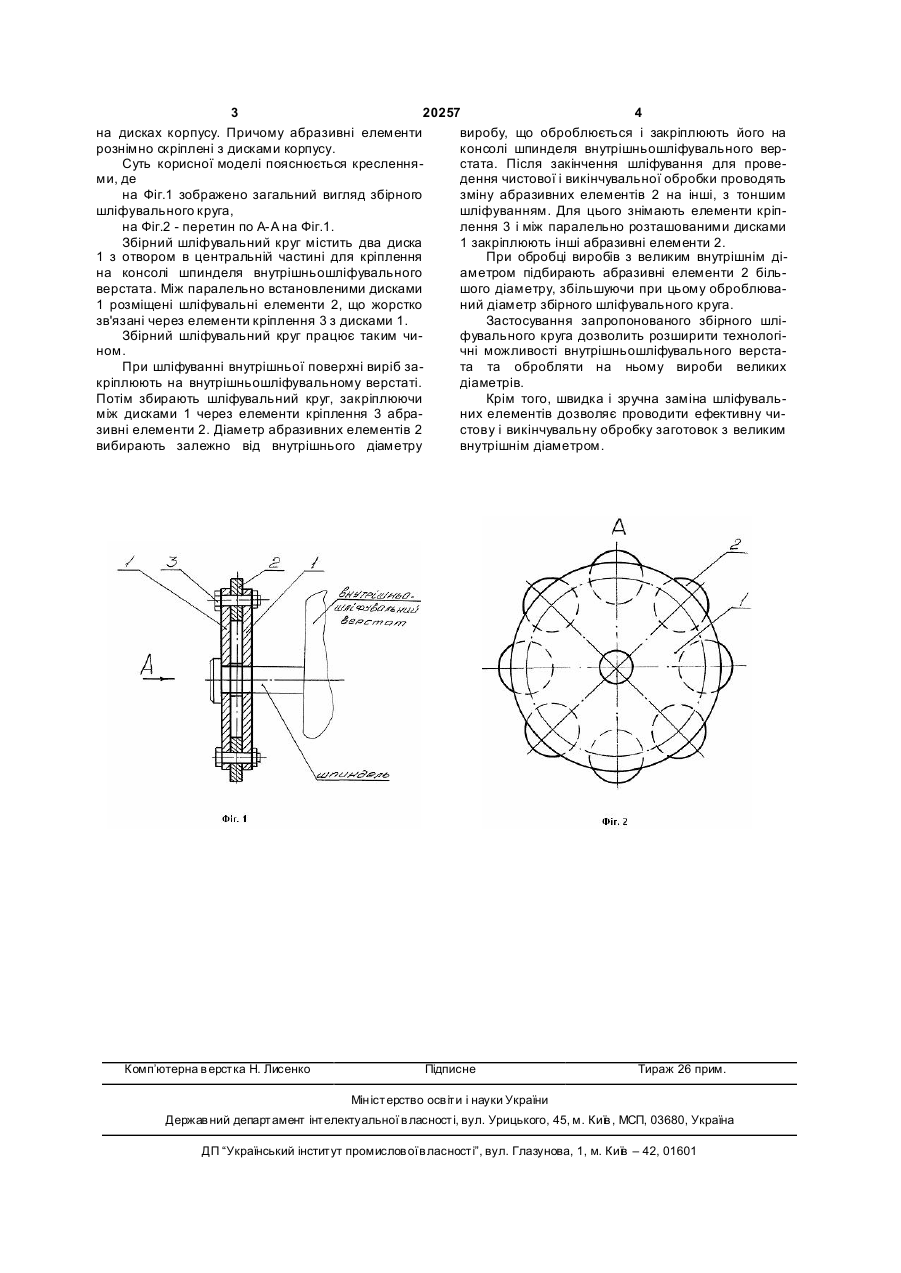

ДивитисяДодаткова інформація
Назва патенту англійськоюComposite grinding wheel
Назва патенту російськоюСборный шлифовальный круг
МПК / Мітки
МПК: B24D 5/00
Мітки: збірний, круг, шліфувальний
