Випарувальний конденсатор

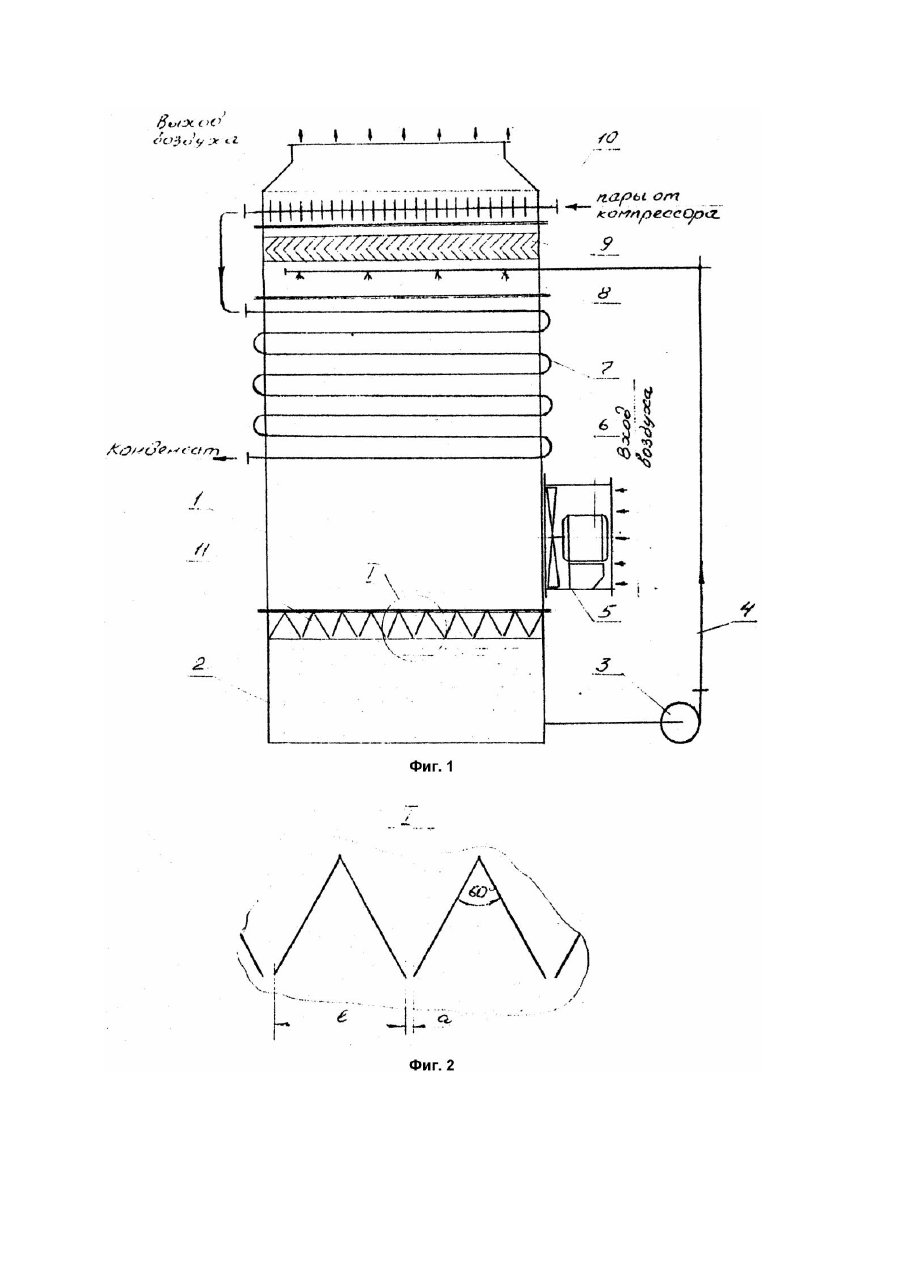

Изобретение относится к холодильной технике и может найти применение в холодильных установках предприятий агропромышленного комплекса. Известен испарительный конденсатор (Иванов О.Л. Конденсаторы и водоохлажд. ус-ва. Машиностроение, 1980. - 165с.), содержащий корпус, снабженный поддоном и имеющий в нижней части над поддоном воздуховходные окна, вентилятор, горизонтальный трубный пучок, оросительное устройство, каплеуловитель и форконденсатор, размещенные по высоте в указанной последовательности под поддоном. Недостатком конденсатора является насыщение влагой воздуха, продуваемого вентилятором над свободной поверхностью воды в поддоне, что снижает интенсивность испарения воды с поверхности трубного пучка, а значит, снижает эффективность тепломассообмена и соответственно, для заданной тепловой нагрузки, требует большей поверхности трубного пучка. Известен также испарительный конденсатор (А.с. СССР №775602, кл. F28B1/02, от 29.12.78), содержащий корпус с поддоном и имеющий в нижней части над поддоном воздуховходные окна, вентилятор для подачи воздуха в воздуховходные окна, горизонтальный трубный пучок, разделенный по высоте на две части горизонтальной сетчатой перегородкой, оросительное устройство, расположенное над трубным пучком, каплеуловитель, размещенный над оросительным устройством и оребренный трубный форконденсатор. расположенный над оросительным устройством. Указанный испарительный конденсатор взят нами в качестве прототипа. Конденсатор обладает теми же недостатками, что и аналог. Установка сетчатой перегородки приводит к незначительному снижению температуры воздуха при испарении воды с поверхности сетки, однако повышает аэродинамическое сопротивление аппарата и приводит к увеличению энергозатрат. В основу изобретения поставлена задача усовершенствования испарительного конденсатора путем установки над поддоном экрана со щелями, обеспечивающего снижение насыщения влагой воздуха, продуваемого через трубный пучок. А это, в свою очередь, позволяет уменьшить требуемую по условиям тепломассообмена, поверхность трубного пучка при заданной тепловой нагрузке (уменьшить габарит конденсатора) или при той же величине поверхности трубного пучка, увеличить тепловую нагрузку конденсатора. Заявляемый испарительный конденсатор содержит корпус, снабженный поддоном, и имеющий воздуховходное окно в нижней части корпуса над поддоном, вентилятор, установленный в воздуховходном окне, пучок горизонтальный труб, оросительное устройство, расположенное над трубным пучком, каплеуловитель и оребренный трубчатый форконденсатор, размещенный над оросительным устройством. Кроме того, он содержит экран, размещенный непосредственно над поддоном и выполненный из элементов, имеющих в поперечном сечении форму острого угле не более 60° вершиной вверх. Между элементами экрана имеются щели для прохода воды, стекающей на экран с трубного пучка. Установка экрана над поддоном с водой отличает заявляемое устройство от прототипа. Экран обеспечивает уменьшение интенсивности испарения с поверхности воды в поддоне, а значит, насыщение воздуха влагой до прохода через трубный пучок. Уменьшение относительной влажности воздуха на входе в трубный пучок приводит к интенсификации процесса испарения влаги с поверхности орошаемого трубного пучка и как следствие, приводит к увеличению удельного теплосъема с поверхности трубного пучка. Установка элементов, экрана, имеющих в поперечном сечении форму острого угла не более 60° вершиной вверх, обеспечивает быстрое стекание капель влаги, попадающих на экран с трубного пучка через щели в поддон. Относительная ширина щели b/a ³ 7 обеспечивает достаточный эффект экранирования (где b ширина основания элемента экрана, a - ширина щели). Увеличение угла более 60° замедляет стекание капель и увеличивает испарение с поверхности экрана. На фиг.1 схематично изображен предлагаемый испарительный конденсатор; на фиг.2 - часть экрана I (см. фиг.1). Конденсатор содержит корпус 1 с поддоном 2 в нижней части, насос 3, установленный в линии подачи воды 4, воздуховходное окно 5, с установленным в нем вентилятором 6, горизонтальный трубный пучок 7, размещенный выше воздуховходного окна 5, оросительное устройство 8, установленное над трубным пучком 7, каплеуловитель 9 и оребренный трубчатый форконденсатор 10, размещенные над оросительным устройством 8, и щелевой экран 11. Испарительный конденсатор работает следующим образом. Перегретые пары хладоагента от компрессора (на чертеже не указан) поступают в форконденсатор 10, где охлаждаются до состояния насыщения и затем поступают в горизонтальный трубный пучок 7, где конденсируются. Вона насосом 3 по линии 4 из поддона 2 подается в оросительное устройство для орошения трубного пучка 7. Воздух снизу ввер х продувается вентилятором 6, установленном в воздуховходном окне 5, через трубный пучок 7, оросительное устройство 8, каплеуловитель 9, форконденсатор 10 и выбрасывается в окружающую среду. Экран 11, установленный над поверхностью воды в поддоне 2, снижает интенсивность испарения и тем самым уменьшает, относительную влажность воздуха на входе в межтрубное пространство трубного пучка 7. Капли воды, попадающие с трубного пучка 7 через щели (фиг.2) и с экрана 11 быстро стекают в поддон 2. Такое выполнение испарительного конденсатора позволит уменьшить при заданной тепловой нагрузке габаритные размеры конденсатора и соответственно снизить его металлоемкость.
