Селективний модульний конденсатор

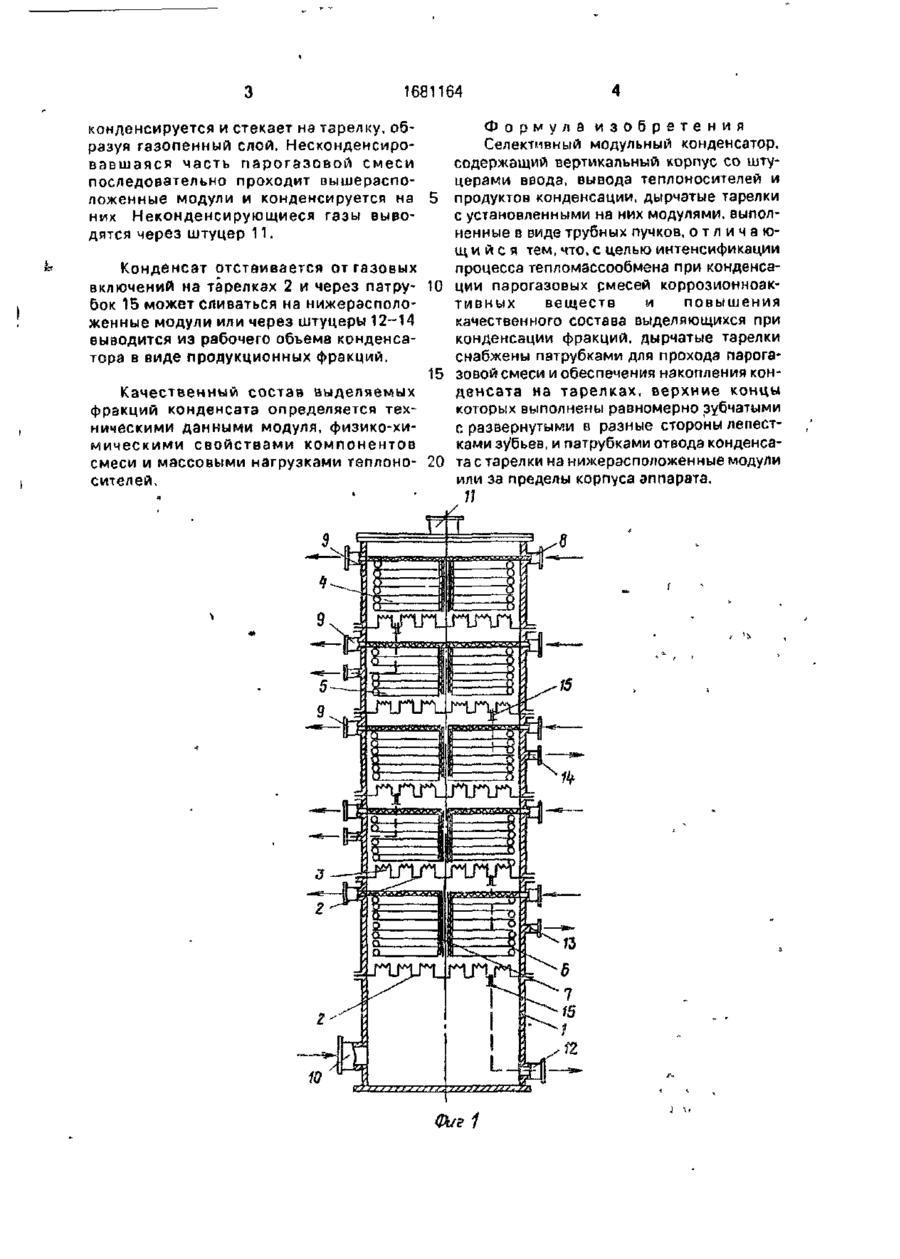

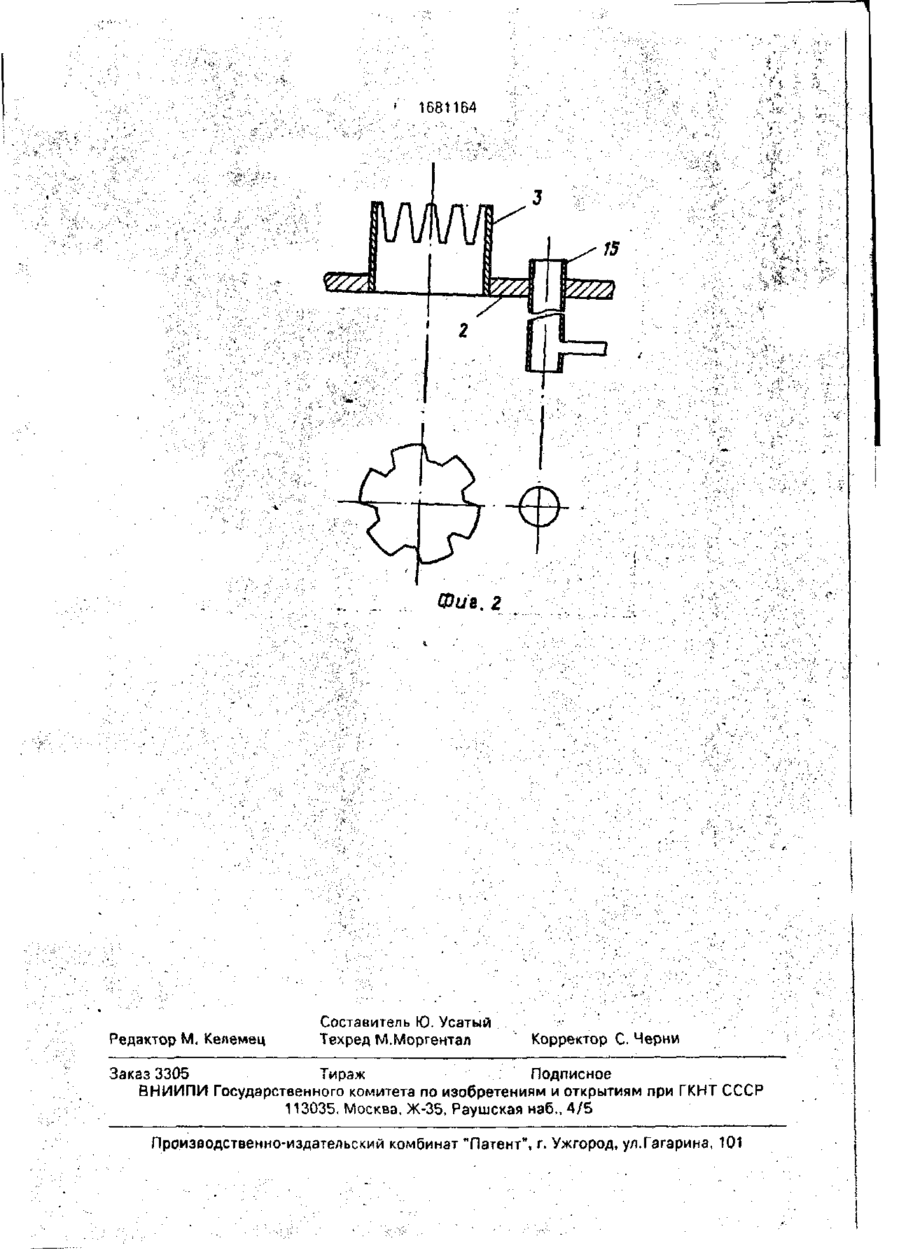

Изобретение относится к тепломассообменным устройствам, может найти применение в химической и смежных отраслях промышленности. Цель изобретения - повышение производительности аппарата за счет интенсификации процесса тепло- и массообмена при конденсации парогазовых смесей в модулях, улучшение качественного состава выделяемых фракции конденсата путем индивидуального вывода жидкой фазы, образовавшейся в модулях Селективный конденсатор состоит из 2-5 последовательно установленных в вертикальном корпусе на дырчатых решетках модулей В отверстиях решеток герметично закреплены патрубки, открытый конец которых до половииы высоты выполнен равномерно зубчатым с разведенным в разные стороны лепестками зубьев, и выступающий над уровнем решетки патрубок вывода конденсата Модули имеют заданные конструктивные параметры по свободному объему межтрубного пространства и удельный поверхности контакта фаз 2 ил Изобретение относится к теплообменным устройствам поверхностного типа, в частности к конденсаторам и может быть использовано в фармацевтической, химической и других отраслях промышленности Цель изобретения - интенсификация процесса тепломассообмена и повышение качественного состава выделяющихся при конденсации фракций целевых продуктов На фиг.1 представлен конденсатор общий вид; на фиг 2 - расположение патрубков для прохода парогазовой смеси и отвода конденсата с тарелки Конденсатор содержит цилиндрический корпус 1 и тарелки 2, в отверстиях которых укреппемы патрубки 3 На тарелках 2 установлены модули 4 и 5, имеющие различную удельную поверхность Модули гзыполнены из теплообменных труб 6. свободные концы которых объединены в пучки 7 и уплотнены в штуцерах 8 и 9 подвода и отвода теплоносителя На корпусе конденсатора расположены штуцер 10 ввода парогазовой смеси, штуцер 11 вывода несконденсированных газов и штуцеры 12—14 вывода фракций конденсата различного состава Патрубок 15 служит для отвода конденсата с тарелки 2 на ниже расположенный модуль или за пределы корпуса конденсатора. Конденсатор работает следующим образом. Парогазовая смесь подается в конденсатор через штуцер 10 и, пройдя патрубки 3, поступает в межтрубное пространство модулей 4 и 5, равномерно распределяясь по сечению при этом часть парогазовой смеси '*—. ** *. CN 00 1681164 Формула изобретения Селективный модульный конденсатор, содержащий вертикальный корпус со штуцерами ввода, вывода теплоносителей и продуктов конденсации, дырчатые тарелки с установленными на них модулями, выполненные в виде трубных пучков, о т л и ч а ю щ и й с я тем, что* с целью интенсификации процесса тепломассообмена при конденсаКонденсат отстаивается от газовых включений на тарелках 2 и через патру- 10 ции парогазовых рмесей коррозионноактивных веществ и повышения бок 15 может сливаться на нижерасполокачественного состава выделяющихся при женные модули или через штуцеры 12-14 конденсации фракций, дырчатые тарелки выводится из рабочего объема конденсаснабжены патрубками для прохода парогатора в виде продукционных фракций. 15 зовой смеси и обеспечения накопления конденсата на тарелках, верхние концы Качественный состав выделяемых которых выполнены равномерно зубчатыми фракций конденсата определяется техс развернутыми в разные стороны лепестническими данными модуля, физико-хиками зубьев, и патрубками отвода конденсамическими свойствами компонентов смеси и массовыми нагрузками теплоно- 20 та с тарелки на нижерасположенные модули или за пределы корпуса аппарата. сителей. конденсируется и стекает на тарелку, образуя газопенный слой. Несконденсировавшаяся часть парогазовой смеси последовательно проходит вышерасположенные модули и конденсируется на 5 них Неконденсирующиеся газы выводятся через штуцер 11. 10 фиг 1 і \г 1681164 Фив, 2 Редактор М. Келемец Составитель Ю. Усатый Техред М.Моргентал Корректор С. Черни Заказ 3305 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
