Пристрій ловильний для вилучення залишкових предметів із свердловин

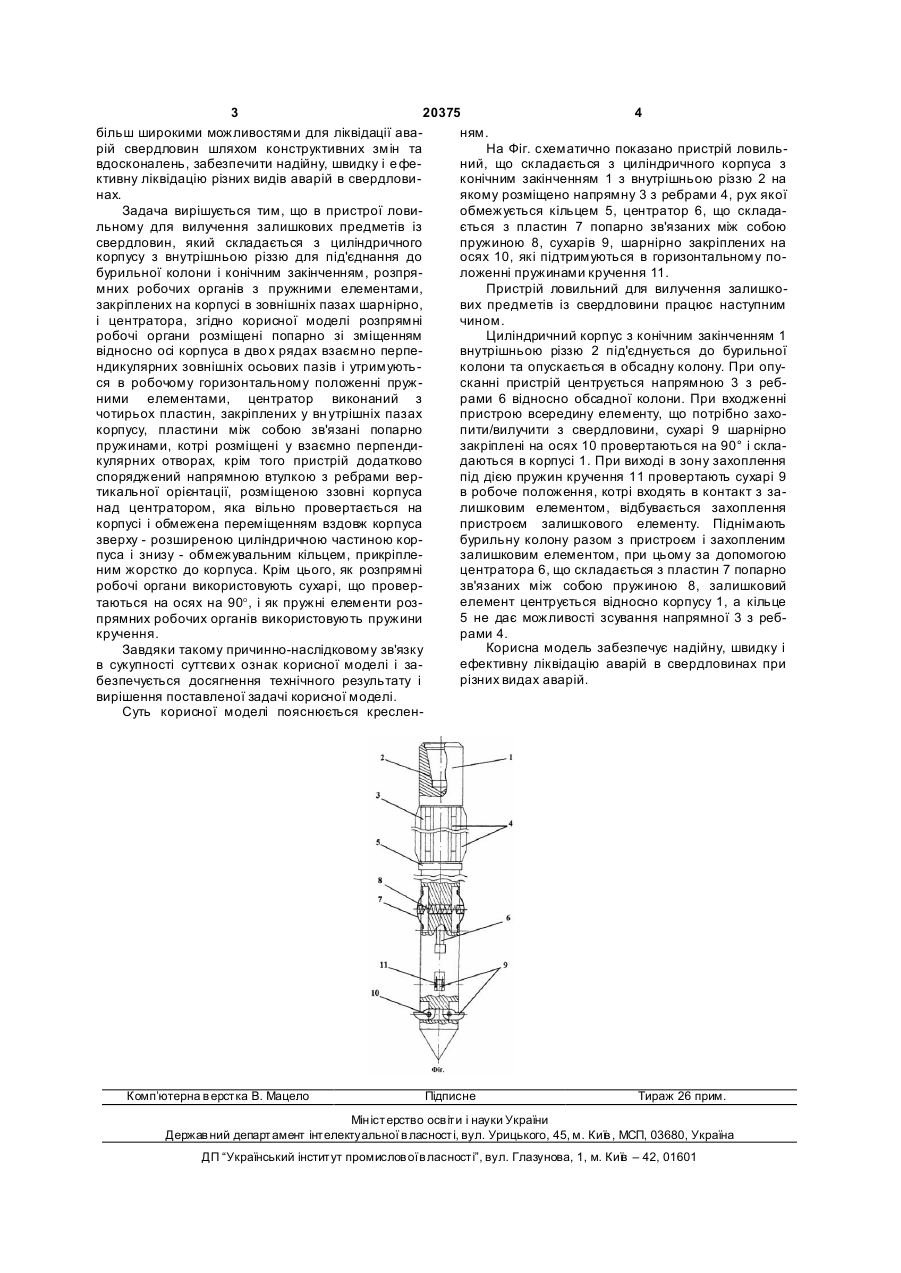

1. Пристрій ловильний для вилучення залишкових предметів із свердловин, що складається з циліндричного корпусу з вн утрішньою різзю для приєднання до бурильної колони і конічним закінченням, розпрямних робочих органів з пружними елементами, закріплених на корпусі в зовнішніх пазах шарнірно, і центратора, який відрізняється тим, що розпрямні робочі органи розміщені попарно зі зміщенням відносно осі корпусу в двох рядах взаємно перпендикулярних зовнішніх осьових па 3 20375 4 більш широкими можливостями для ліквідації аваням. рій свердловин шляхом конструктивних змін та На Фіг. схематично показано пристрій ловильвдосконалень, забезпечити надійну, швидку і е фений, що складається з циліндричного корпуса з ктивну ліквідацію різних видів аварій в свердловиконічним закінченням 1 з внутрішньою різзю 2 на нах. якому розміщено напрямну 3 з ребрами 4, рух якої Задача вирішується тим, що в пристрої ловиобмежується кільцем 5, центратор 6, що складальному для вилучення залишкових предметів із ється з пластин 7 попарно зв'язаних між собою свердловин, який складається з циліндричного пружиною 8, сухарів 9, шарнірно закріплених на корпусу з внутрішньою різзю для під'єднання до осях 10, які підтримуються в горизонтальному побурильної колони і конічним закінченням, розпряложенні пружинами кручення 11. мних робочих органів з пружними елементами, Пристрій ловильний для вилучення залишкозакріплених на корпусі в зовнішніх пазах шарнірно, вих предметів із свердловини працює наступним і центратора, згідно корисної моделі розпрямні чином. робочі органи розміщені попарно зі зміщенням Циліндричний корпус з конічним закінченням 1 відносно осі корпуса в дво х рядах взаємно перпевнутрішньою різзю 2 під'єднується до бурильної ндикулярних зовнішніх осьових пазів і утримують колони та опускається в обсадну колону. При опуся в робочому горизонтальному положенні пружсканні пристрій центрується напрямною 3 з ребними елементами, центратор виконаний з рами 6 відносно обсадної колони. При входженні чотирьох пластин, закріплених у вн утрішніх пазах пристрою всередину елементу, що потрібно захокорпусу, пластини між собою зв'язані попарно пити/вилучити з свердловини, сухарі 9 шарнірно пружинами, котрі розміщені у взаємно перпендизакріплені на осях 10 провертаються на 90° і склакулярних отворах, крім того пристрій додатково даються в корпусі 1. При виході в зону захоплення споряджений напрямною втулкою з ребрами верпід дією пружин кручення 11 провертають сухарі 9 тикальної орієнтації, розміщеною ззовні корпуса в робоче положення, котрі входять в контакт з занад центратором, яка вільно провертається на лишковим елементом, відбувається захоплення корпусі і обмежена переміщенням вздовж корпуса пристроєм залишкового елементу. Піднімають зверху - розширеною циліндричною частиною корбурильну колону разом з пристроєм і захопленим пуса і знизу - обмежувальним кільцем, прикріплезалишковим елементом, при цьому за допомогою ним жорстко до корпуса. Крім цього, як розпрямні центратора 6, що складається з пластин 7 попарно робочі органи використовують сухарі, що проверзв'язаних між собою пружиною 8, залишковий елемент центрується відносно корпусу 1, а кільце таються на осях на 90°, і як пружні елементи роз5 не дає можливості зсування напрямної 3 з ребпрямних робочих органів використовують пружини кручення. рами 4. Корисна модель забезпечує надійну, швидку і Завдяки такому причинно-наслідковому зв'язку ефективну ліквідацію аварій в свердловинах при в сукупності суттєви х ознак корисної моделі і зарізних видах аварій. безпечується досягнення технічного результату і вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюється креслен Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
