Свердловинний ловильний пристрій

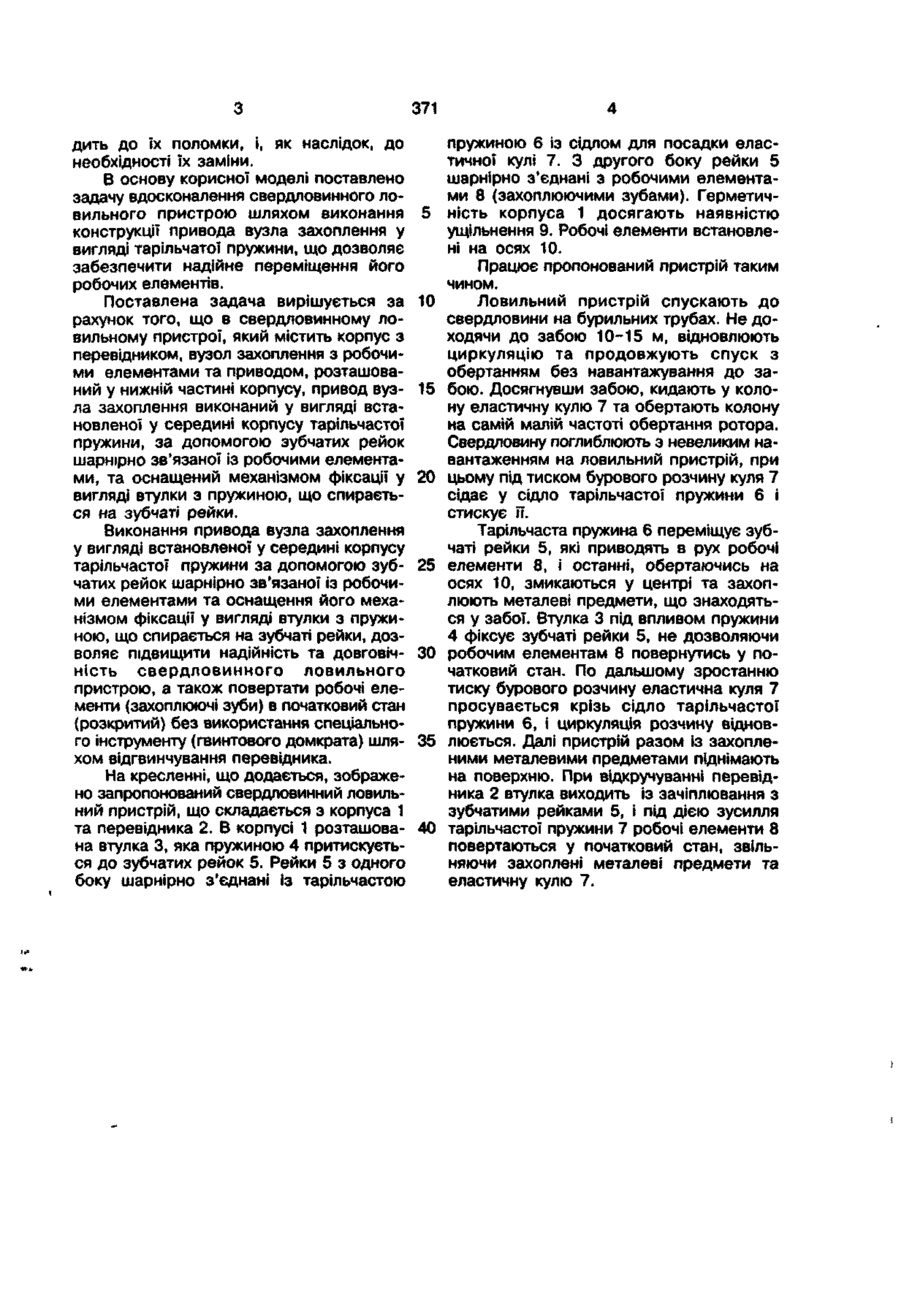

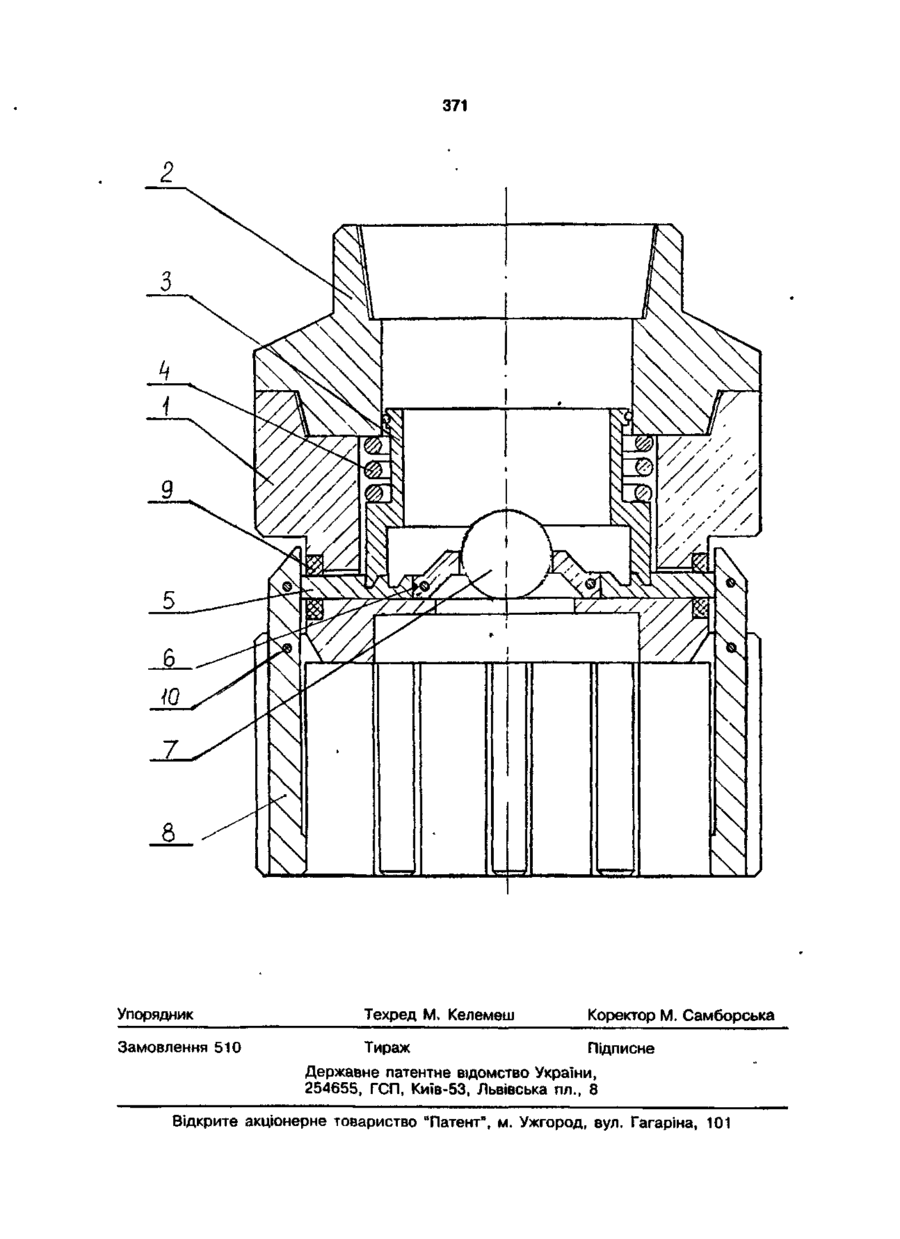

Свердловинний ловильний пристрій, який містить корпус з перевідником, вузол захоплення з приводом та робочими елементами, що встановлені у прорізах нижньої частини корпуса, який в і д р і з н я є т ь с я тим, що привод вузла захоплення виконаний у вигляді розміщеної у середині корпуса тарільчастої пружини, яка за допомогою зубчатих рейок шарнірно з'єднана з робочими елементами, та оснащений механізмом фіксації у вигляді втулки з пружиною, що спирається на рейки. Корисна модель належить до нафтогазодобувної промисловості і може бути використана для витягання металевих предметів із забою свердловини у процесі її буріння та ремонту. Відомий свердловинний ловильний пристрій містить корпус з встановленими в його нижню частину з утворенням вертикального прорізу напрямними та елементами для захоплення предмета, що витягається, розміщених у прорізі. Недоліком даного пристрою є обмежена галузь його застосування, оскільки він може бути застосований тільки для витягання насосних штанг із свердловини. Найбільш близьким до пропонованого технічного рішення є свердловинний ловильний пристрій - павук гідромеханічний (Пустовойтенко И.П. Предупреждение и ликвидация аварий в бурении. - М.: Недра, 1988, с. 220 - прототип). Відомий свердловинний ловильний пристрій містить корпус з перевідником, вузол захоплення із приводом та робочими елементами, що вста новлені у пазах нижньої частини корпуса. Привод вузла захоплення виконаний у вигляді розташованого у середині перевідника поршня, який верхньою частиною зв'язаний з корпусом захоплення. У пазах останнього встановлені рухомі робочі елементи (захоплюючі зуби). Складений у транспортний стан павук спускають у свердловину на бурильних трубах. При досягненні забою свердловини до колони бурильних труб скидають кулю, що сідає у сідло. Поршень під тиском бурового розчину зрізає шпильки та штовхачем виводить рухомі робочі елементи (захоплюючі зуби), які переміщуючись по пазах та змикаючись у центрі, захоплюють металеві речі. Піднятий на поверхню павук розбирають, а захоплюючі зуби за допомогою гвинтового домкрата повертають у початковий стан. Недоліком відомого ловильного пристрою (прототипу) є часте заклинювання рухомих робочих елементів у пазах під час їхнього перемішування, що приво 371 дить до їх поломки, і, як наслідок, до необхідності їх заміни. В основу корисної моделі поставлено задачу вдосконалення свердловинного ловильного пристрою шляхом виконання конструкції привода вузла захоплення у вигляді тарільчатої пружини, що дозволяє забезпечити надійне переміщення його робочих елементів. Поставлена задача вирішується за рахунок того, що в свердловинному ловильному пристрої, який містить корпус з перевідником, вузол захоплення з робочими елементами та приводом, розташований у нижній частині корпусу, привод вузла захоплення виконаний у вигляді встановленої у середині корпусу тарільчастої пружини, за допомогою зубчатих рейок шарнірно зв'язаної із робочими елементами, та оснащений механізмом фіксації у вигляді втулки з пружиною, що спирається на зубчаті рейки. Виконання привода вузла захоплення у вигляді встановленої у середині корпусу тарільчастої пружини за допомогою зубчатих рейок шарнірно зв'язаної із робочими елементами та оснащення його механізмом фіксації у вигляді втулки з пружиною, що спирається на зубчаті рейки, дозволяє підвищити надійність та довговічність свердловинного ловильного пристрою, а також повертати робочі елементи (захоплюючі зуби) в початковий стан (розкритий) без використання спеціального інструменту (гвинтового домкрата) шляхом відгвинчування перевідника. На кресленні, що додається, зображено запропонований свердловинний ловильний пристрій, що складається з корпуса 1 та перевідника 2. В корпусі 1 розташована втулка 3, яка пружиною 4 притискується до зубчатих рейок 5. Рейки 5 з одного боку шарнірно з'єднані із тарільчастою 5 10 15 20 25 ЗО 35 40 пружиною 6 із сідлом для посадки еластичної кулі 7. З другого боку рейки 5 шарнірно з'єднані з робочими елементами 8 (захоплюючими зубами). Герметичність корпуса 1 досягають наявністю ущільнення 9. Робочі елементи встановлені на осях 10. Працює пропонований пристрій таким чином. Ловильний пристрій спускають до свердловини на бурильних трубах. Не доходячи до забою 10-15 м, відновлюють циркуляцію та продовжують спуск з обертанням без навантажування до забою. Досягнувши забою, кидають у колону еластичну кулю 7 та обертають колону на самій малій частоті обертання ротора. Свердловину поглиблюють з невеликим навантаженням на ловильний пристрій, при цьому під тиском бурового розчину куля 7 сідає у сідло тарільчастої пружини 6 і стискує її. Тарільчаста пружина 6 переміщує зубчаті рейки 5, які приводять в рух робочі елементи 8, і останні, обертаючись на осях 10, змикаються у центрі та захоплюють металеві предмети, що знаходяться у забої. Втулка 3 під впливом пружини 4 фіксує зубчаті рейки 5, не дозволяючи робочим елементам 8 повернутись у початковий стан. По дальшому зростанню тиску бурового розчину еластична куля 7 просувається крізь сідло тарільчастої пружини 6, і циркуляція розчину відновлюється. Далі пристрій разом із захопленими металевими предметами піднімають на поверхню. При відкручуванні перевідника 2 втулка виходить із зачіплювання з зубчатими рейками 5, і під дією зусилля тарільчастої пружини 7 робочі елементи 8 повертаються у початковий стан, звільняючи захоплені металеві предмети та еластичну кулю 7. 371 Упорядник Техред М> Келемеш Коректор М. Самборська Замовлення 510 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 Г '
