Планетарна передача
Формула / Реферат
Планетарна передача, що складається з корпуса, двох сонячних коліс, двох валів, закріпленого на першому валу водила з установленою на ньому віссю із закріпленими на ній двома сателітами, які зачіпляються із сонячними колесами, перше з яких закріплене на корпусі, яка відрізняється тим, що друге сонячне колесо з'єднане з другим валом механізмом, що забезпечує постійний кут нахилу між ними.
Текст

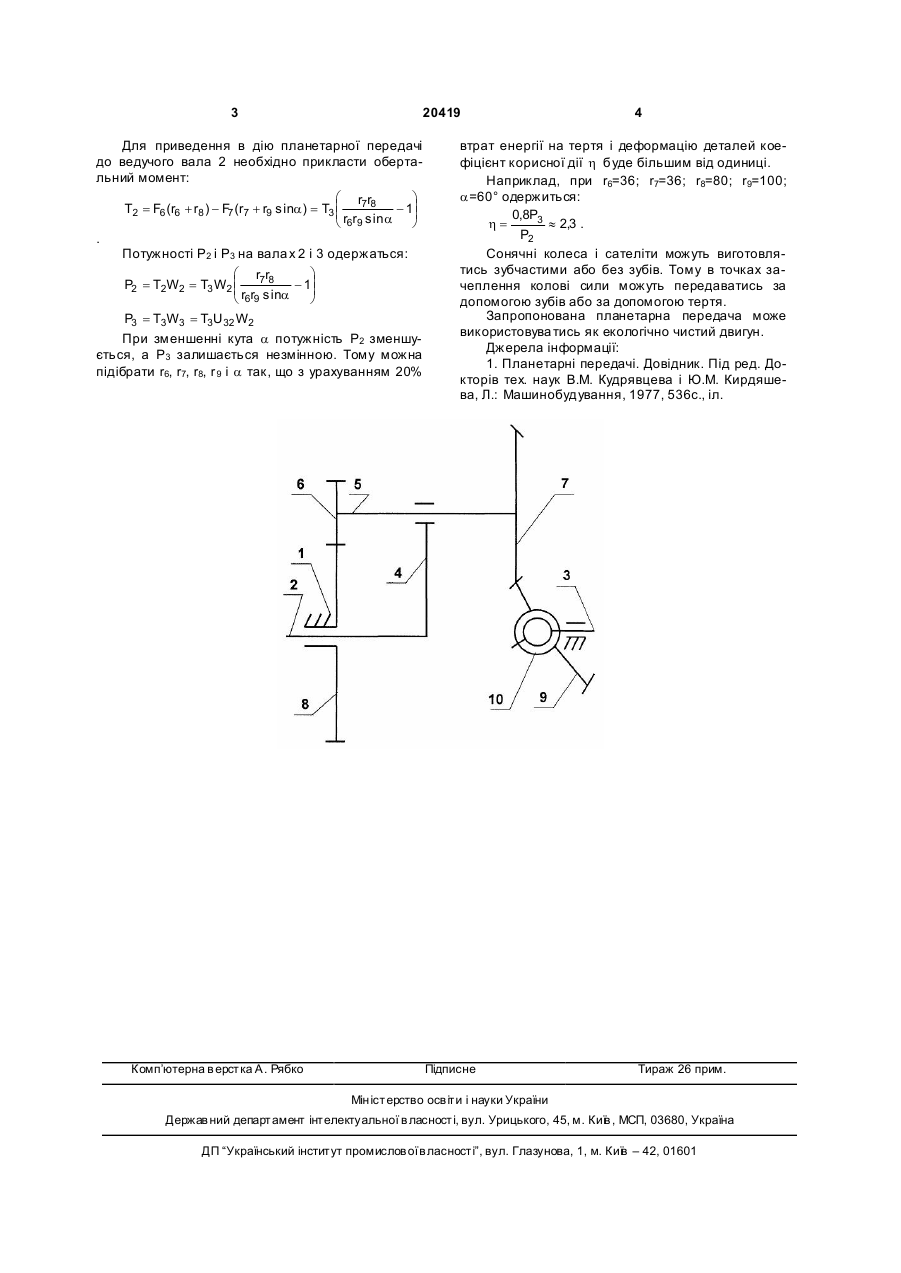

Планетарна передача, що складається з корпуса, дво х сонячних коліс, дво х валів, закріпленого 3 20419 Для приведення в дію планетарної передачі до ведучого вала 2 необхідно прикласти обертальний момент: æ r7r8 ö T2 = F6 (r6 + r8 ) - F7 (r7 + r9 sina ) = T3 ç ç r r sina - 1÷ ÷ è 69 ø . Потужності P2 і P3 на вала х 2 і 3 одержаться: æ r7r8 ö P2 = T2W2 = T3 W2 ç ç r r sina - 1÷ ÷ è 69 ø P3 = T3W3 = T3U32 W2 При зменшенні кута a потужність Р2 зменшується, а Р3 залишається незмінною. Тому можна підібрати r6, r7, r8, r 9 і a так, що з урахуванням 20% Комп’ютерна в ерстка А. Рябко 4 втрат енергії на тертя і деформацію деталей коефіцієнт корисної дії h буде більшим від одиниці. Наприклад, при r6=36; r7=36; r8=80; r9=100; a=60° одержиться: 0,8P3 h= » 2,3 . P2 Сонячні колеса і сателіти можуть виготовлятись зубчастими або без зубів. Тому в точках зачеплення колові сили можуть передаватись за допомогою зубів або за допомогою тертя. Запропонована планетарна передача може використовува тись як екологічно чистий двигун. Джерела інформації: 1. Планетарні передачі. Довідник. Під ред. Докторів тех. наук В.М. Кудрявцева і Ю.М. Кирдяшева, Л.: Машинобудування, 1977, 536с., іл. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary gearing
Автори англійськоюBychuk Anatolii Volodymyrovych
Назва патенту російськоюПланетарная передача
Автори російськоюБычук Анатолий Владимирович
МПК / Мітки
МПК: F16H 1/36
Мітки: планетарна, передача
Код посилання
<a href="https://ua.patents.su/2-20419-planetarna-peredacha.html" target="_blank" rel="follow" title="База патентів України">Планетарна передача</a>
Планетарна передача
Номер патенту: 20418
Опубліковано: 15.01.2007
Автор: Бичук Анатолій Володимирович
МПК: F16H 1/36
Мітки: планетарна, передача
Формула / Реферат:
Планетарна передача, що складається з корпуса, двох валів, сателіта, закріпленого на корпусі сонячного колеса, з'єднаного з першим валом водила, яка відрізняється тим, що на водилі установлений механізм, що забезпечує зачеплення сонячного колеса з сателітом, з'єднаний з другим валом механізмом передачі обертального момента під певним кутом.
Безступенева планетарна передача
Номер патенту: 73305
Опубліковано: 15.07.2005
Автор: Мізін Денис Васильович
МПК: F16H 47/00, F16H 59/04
Мітки: безступенева, планетарна, передача
Формула / Реферат:
Безступенева планетарна передача, що складається із привідного вала, сонячного колеса, коронного колеса, водила з сателітами, регульованої муфти чи гідротрансформатора, яка відрізняється тим, що дві ланки передачі, наприклад привідний вал і коронне колесо, з'єднані між собою за допомогою регульованої муфти чи гідротрансформатора, які мають здатність змінювати величину переданого крутного моменту.
Планетарна передача
Номер патенту: 20417
Опубліковано: 15.01.2007
Автор: Бичук Анатолій Володимирович
МПК: F16H 1/36
Мітки: планетарна, передача
Формула / Реферат:
Планетарна передача, що складається з корпусу, двох валів, закріпленого на корпусі першого сонячного колеса, з'єднаного з першим валом генератора хвиль, закріпленого на другому валу другого сонячного колеса, яка відрізняється тим, що на одному із валів встановлено третє колесо, з яким шарнірно з'єднані коромисла, притиснуті в окремих зонах генератором хвиль до першого і другого сонячних коліс.
Планетарна передача
Номер патенту: 58237
Опубліковано: 15.07.2003
Автор: Бичук Анатолій Володимирович
МПК: F16H 1/36
Мітки: передача, планетарна
Формула / Реферат:
Планетарна передача, що складається з корпуса, на якому закріплене сонячне колесо, двох валів, перший з яких з’єднаний з водилом, в підшипнику якого установлена вісь із закріпленим на ній сателітом, яка відрізняється тим, що другий вал з’єднаний з віссю гнучким валом, зігнутим під кутом більшим 90°.
Планетарна передача
Номер патенту: 50272
Опубліковано: 15.10.2002
Автор: Бичук Анатолій Володимирович
МПК: F16H 1/36
Мітки: передача, планетарна
Формула / Реферат:
Планетарна передача, що складається з корпуса, ведучого і веденого валів, двох сателітів і двох сонячних коліс, перше з яких з'єднане з ведучим валом, а друге закріплене на корпусі, та з'єднаного з веденим валом водила, яка відрізняється тим, що в підшипниках водила установлені осі сателітів, з'єднані між собою гнучким валом.
