Планетарна передача
Формула / Реферат
Планетарна передача, що складається з корпусу, двох валів, закріпленого на корпусі першого сонячного колеса, з'єднаного з першим валом генератора хвиль, закріпленого на другому валу другого сонячного колеса, яка відрізняється тим, що на одному із валів встановлено третє колесо, з яким шарнірно з'єднані коромисла, притиснуті в окремих зонах генератором хвиль до першого і другого сонячних коліс.
Текст

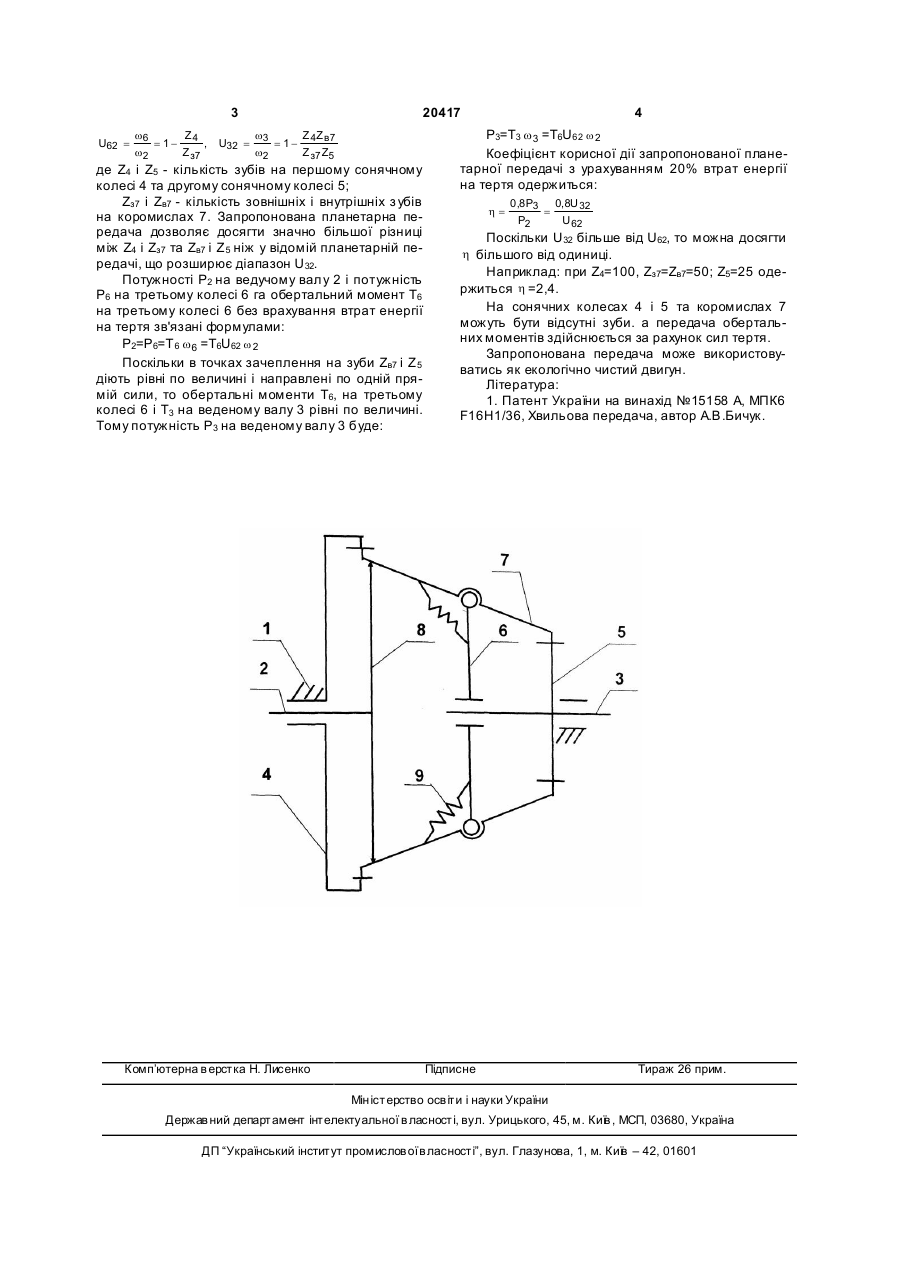

Планетарна передача, що складається з корпусу, дво х валів, закріпленого на корпусі першого 3 U62 = 20417 w6 Z w Z Z = 1 - 4 , U32 = 3 = 1 - 4 в7 w2 Z з7 w2 Z з7 Z5 де Z4 і Z5 - кількість зубів на першому сонячному колесі 4 та другому сонячному колесі 5; Zз7 і Zв7 - кількість зовнішніх і внутрішніх з убів на коромислах 7. Запропонована планетарна передача дозволяє досягти значно більшої різниці між Z4 і Zз7 та Zв7 і Z 5 ніж у відомій планетарній передачі, що розширює діапазон U32. Потужності Р2 на ведучому валу 2 і потужність Р6 на третьому колесі 6 га обертальний момент Т6 на третьому колесі 6 без врахування втрат енергії на тертя зв'язані формулами: Р2=P6=Т 6 w 6 =Т6U62 w 2 Поскільки в точках зачеплення на зуби Zв7 і Z 5 діють рівні по величині і направлені по одній прямій сили, то обертальні моменти Т6, на третьому колесі 6 і Т3 на веденому валу 3 рівні по величині. Тому потужність Р3 на веденому валу 3 буде: Комп’ютерна в ерстка Н. Лисенко 4 Р3=Т3 w 3 =Т6U62 w 2 Коефіцієнт корисної дії запропонованої планетарної передачі з урахуванням 20% втрат енергії на тертя одержиться: h= 0,8P3 0,8U 32 = P2 U 62 Поскільки U32 більше від U62, то можна досягти h більшого від одиниці. Наприклад: при Z4=100, Zз7=Zв7=50; Z5=25 одержиться h =2,4. На сонячних колесах 4 і 5 та коромислах 7 можуть бути відсутні зуби. а передача обертальних моментів здійснюється за рахунок сил тертя. Запропонована передача може використовуватись як екологічно чистий двигун. Література: 1. Патент України на винахід №15158 А, МПК6 F16Н1/36, Хвильова передача, автор А.В.Бичук. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary gearing
Автори англійськоюBychuk Anatolii Volodymyrovych
Назва патенту російськоюПланетарная передача
Автори російськоюБычук Анатолий Владимирович
МПК / Мітки
МПК: F16H 1/36
Мітки: планетарна, передача
Код посилання
