Цвяходер

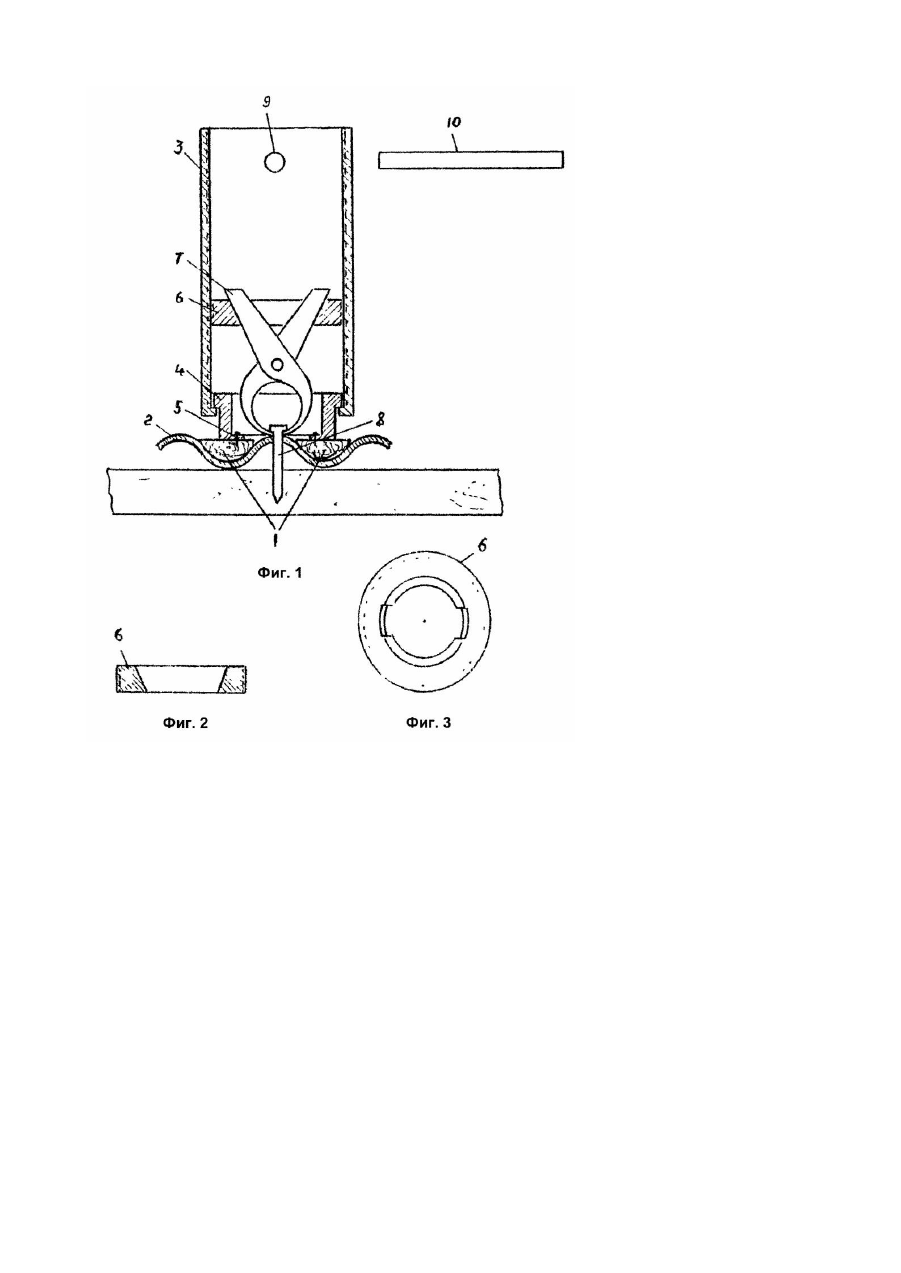

Изобретение относится к строительной технике, в частности к устройствам преимущественно для извлечения гвоздей, крепящих шифер. Известен гвоздодер (А.с. СССР №484984, кл. B25C11/00, 1975), содержащий опору, цилиндр со втулкой, разделяющей цилиндр на сообщающиеся между собой полости, в каждую полость входит соответствующий поршень, на торце одного из поршней предусмотрен конус Морзе для присоединения к ударному инструменту, а другой поршень имеет захват. Недостаток известного гвоздодера определяется применением ударного инструмента, что для извлечения гвоздей, крепящих ши фер, неприемлемо, так как шифер будет разрушаться, что, практически, лишает возможность его повторного использования. В основу изобретения поставлена задача создания гвоздодера, в котором обеспечивается плавное усилие в осевом направлении захвата за головку извлекаемого гвоздя и за счет этого сохраняется пригодность шифера и гвоздей при демонтаже для последующего использования. Поставленная задача решается тем, что в гвоздодере, содержащем опору, закрепленный на ней цилиндр и захват, согласно изобретению, указанный захват размещен в полости цилиндра, внутренняя стенка цилиндра снабжена резьбой, по которой перемещается гайка, имеющая конусное внутреннее отверстие и взаимодействующая с захватом, причем цилиндр установлен на опорной втулке с возможностью вращения и в верхней его части снабжен отверстием для воротка. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что вн утренняя стенка цилиндра снабжена резьбой, по которой перемещается гайка, взаимодействующая с захватом, а цилиндр установлен на опорной втулке с возможностью вращения. Это определяет технический результат - обеспечение плавного усилия в осевом направлении захвата за головку извлекаемого гвоздя и за счет этого сохраняется пригодность шифера и гвоздей при демонтаже для последующего использования. На фиг.1 представлен гвоздодер, разрез; на фиг.2 - гайка, разрез; на фиг.3 - гайка, вид с торца. Гвоздодер содержит опору 1 из деревянных брусков по профилю шифера 2. Пустотелый цилиндр 3 с внутренней резьбой установлен с возможностью вращения на опорной втулке 4, которая закреплена к опоре 1 винтами 5. Гайка 6 с резьбой на внешней стороне размещена в полости цилиндра 3 с возможностью перемещения вдоль оси цилиндра. Внутренняя часть гайки 6 выполнена в виде конуса с двумя выемками для установки захвата 7, другая сторона захвата заходит в рабочий зазор гвоздя 8. Цилиндр 3 имеет в верхней части отверстие 9 для воротка 10. Гвоздодер работает следующим образом. Захват 7 заводят в рабочий зазор под головку гвоздя 8, вставляют вороток 10 в отверстие 9 цилиндра 3 и вращают его по часовой стрелке. При этом, гайка 6 перемещается вверх, захват 7 сжимает гвоздь 8 и извлекает его без изгиба и повреждения шифера.
