Спосіб одержання холоду та гарячої води

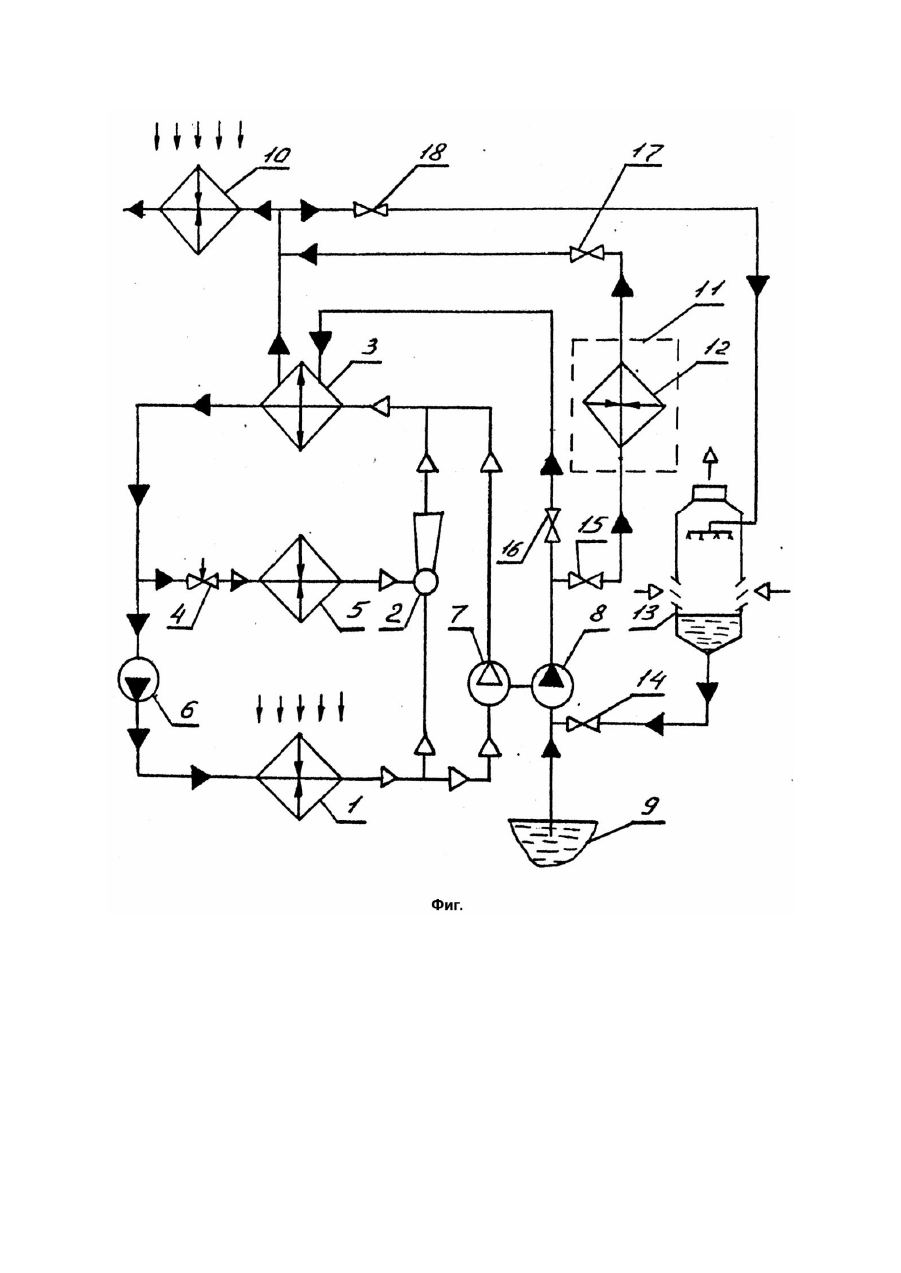

Изобретение относится к холодильной технике, конкретнее к способу работы гелиоэжекторной холодильной машины. Известен способ одновременного получения холода и горячей воды с помощью компрессионных холодильных машин, при котором одновременное получение холода и горячей воды обеспечивается работой холодильной машины и отводом горячей воды от конденсатора (Патент США ´ 4041720, кл. F25B27/00, опубл. 1977), температура которой ограничена 30 40°C, т.к. повышение температуры конденсации приводит к снижению энергетической эффективности холодильного цикла. Наиболее близким к нашему решению является способ одновременного получения холода и горячей воды с помощью солнечной энергии путем подвода тепла к жидкому холодильному агенту в генератор с получением паров высокого давления, эжектирования и сжатия ими паров холодильного агента низкого давления из испарителя, снижение смеси паров при промежуточном давлении в охлаждаемом водой конденсаторе с последующей подачей воды через солнечный нагреватель к потребителю, разделения выходящего из конденсатора жидкого холодильного агента на два потока, один из которых через регулирующий вентиль подается в испаритель, а второй в генератор (А.с. СССР №800528, кл. F25B27/00, от 30.01.81). Недостатком указанного способа является то, что в нем для подачи воды в конденсатор и далее через солнечный нагреватель к потребителю используется электропотребляющий насос, что снижает экономичность. В основу усовершенствования способа получения холода и горячей воды положена задача подачи энергии к водяному насосу путем разделения паров высокого давления, выходящих из генератора на два потока, один из которых направляется в паровой двигатель, где расширяется до промежуточного давления для привода в действие водоподъемного насоса, подающего воду из источника воды через конденсатор и солнечный нагреватель к потребителю. Часть воды, подаваемой из подземного источника, нагревается, обеспечивая хладоснабжение кондиционируемого помещения и далее направляется в устройство испарительного охлаждения для понижения ее температуры и повторного использования. На чертеже (фиг.) схематично представлена машина, в которой осуществляется предлагаемый способ. Машина содержит солнечный генератор 1, эжектор 2, конденсатор 3, регулирующий вентиль 4, испаритель 5, насос 6 для подачи жидкого холодильного агента в генератор 1, паровой двигатель 7, водяной насос 8, подающий воду из источника 9, солнечный нагреватель 10 для подогрева воды, направляемой потребителю, кондиционируемое помещение 11, охлаждающий теплообменник 12, градирня 13, запорные вентили 14, 15, 16, 17, 18. Способ осуществляется следующим образом. В генераторе 1 под действием солнечного излучения нагревается и кипит холодильный агент. Образовавшийся пар высокого давления используется для работы эжекторной холодильной машины и водоподъемного насоса. Для этого рабочий пар, выходящий из генератора 1 разделяется на два потока. Один поток поступает в эжектор 2, где он, расширяясь, подсасывает пары низкого давления из испарителя 5, сжимает их до промежуточного давления из испарителя 5, и направляет на сжижение в конденсатор 3,.после чего одну часть жидкости через регулирующий вентиль 4 подают в испаритель 5, а другую насосом 6 возвращают в генератор 1. Второй поток рабочего пара, выходящего из генератора 1, поступает в паровой двигатель 7, приводящий в действие водоподъемный насос 8. Отработанный пар сжижается в конденсаторе 3, который охлаждается водой, подаваемой насосом 8 из источника воды 9. Охлаждающую воду после конденсатора 3 направляют в солнечный нагреватель 10, а затем к потребителю. Подаваемая из естественных источников (артезианских скважин, колодцев и т.п.) первичная холодная вода может обеспечивать хладоснабжение кондиционируемого помещения 11 с помощью теплообменника 12, включенного в контур циркуляции охлаждающей воды между водоподъемным насосом 8 и солнечным нагревателем 10. Расход воды через теплообменник 12 регулируется с помощью вентилей 15, 16, 17. При дефиците охлаждающей воды и низкой относительной влажности атмосферного воздуха целесообразно обеспечить оборотное водоснабжение с помощью устройств испарительного охлаждения воды -градирни, брызгального бассейна и т.п. В предлагаемом способе часть воды направляется в градирню 13 для охлаждения и повторного ее использования. Расход воды через градирню регулируется вентилями 14 и 18. Предлагаемое решение позволяет повысить экономичность получения холода и тепла, а также расширить технологические возможности машины.
