Жалюзійно-вихровий пиловловлювач

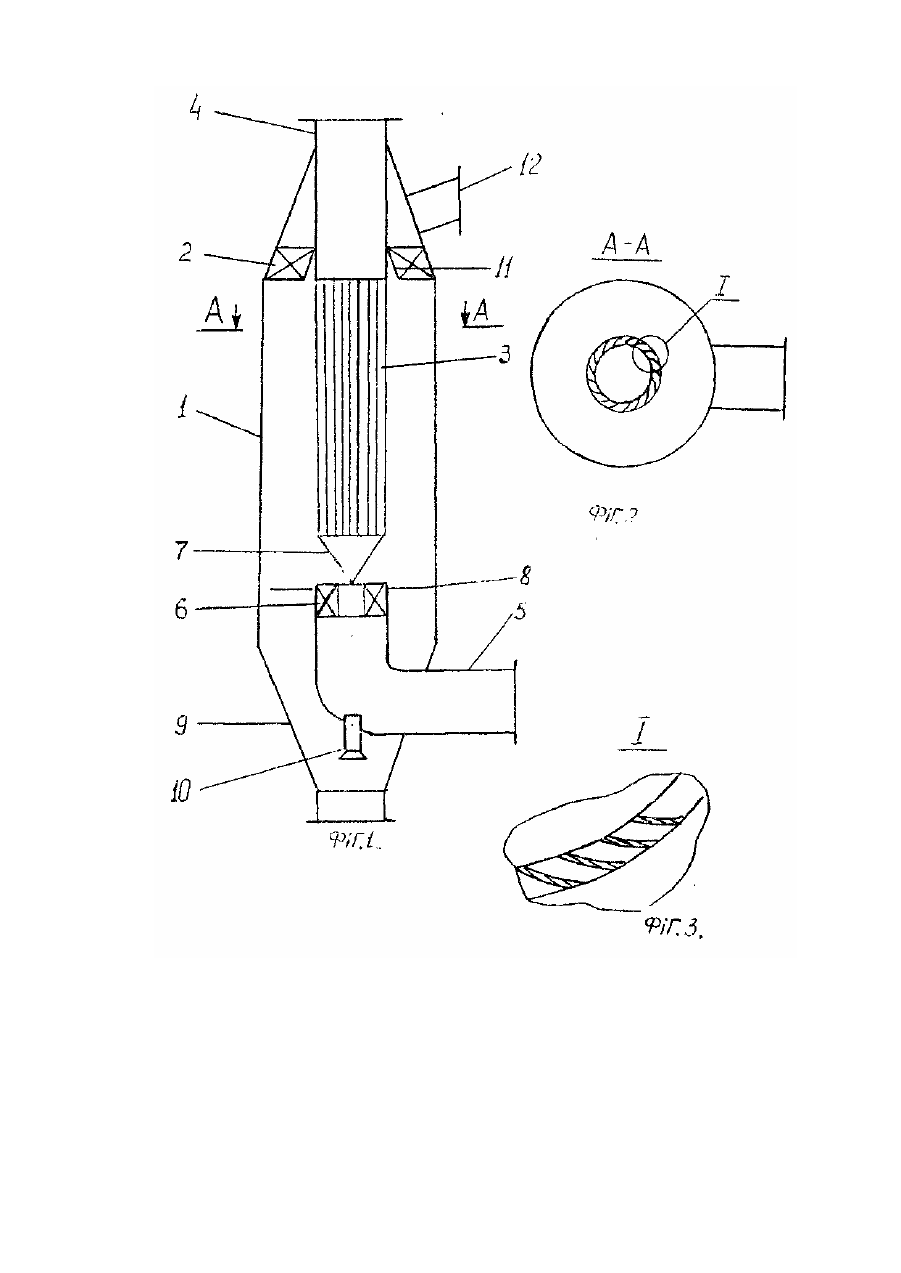

Винахід відноситься до області пилевловлювання і може знайти застосування в хімічній, деревообробній, харчовій І інши х галузях промисловості, де потрібна очистка пилегазооих потоків. Відомі апарати Із зустрічними закрученими потоками, принцип дії яких заключається втому, що запилений первинний потік подається в нижню частину пилевловлювача, закручується і рухається знизу вверх. Частинки пилу під дією відцентрової сили відкидаються до стінки апарата. Для транспортування цих частинок в бункер лля пилу зверху подається потік вторинного чистого або запиленого газу, який закручується в тому ж напрямі, що І первинний [Див .св СРСР №№ 341565. 203622, 230077, 668716, 731993]. Основним недоліком цих апаратів являється утворення так званого "осьового джгута", коли відцентрова сила в безпосередній близькості від осі апарата недостатня для того, щоб відкинути тверді частинки до периферії, де вони осаджуються вторинним потоком. Частинки пилу, що знаходяться в цьому "осьовому джгуті", безперешкодно виносяться із апарата у патрубок виходу очищеного потоку, що значно зменшує ефективність очистки Крім того, при вході закрученого потоку у патрубок виводу очи щеного газу виникає значний гідравлічний опір. Найбільш близьким за сукупністю ознак до винаходу являється вихровий пилевловлювач. який складається з циліндричного корпуса, в вер хній частині якого встановлена діафрагма І сопла вторинного газового потоку. Для подачі запиленого газу β робочу зону корпуса в центральній частині передбачений газохід, всередині якого розміщений завихрювач. На ви ході з газоходу розміщений розсікач. Нижня частина корпуса являє собою бункер для збирання вловленого пилу. Тр убка, яка має регулюючий пристрій, з'єднує бункер з зоною розрідження завихрювана І проходить всередині газоходу [Авт.св. СРСР (Me 436677, кл. В 04 С 3/06]. Але така конструкція апарата дозволяє деякій частині завислих частинок виноситись через вихідний патрубок з діафрагмою, що в кінцевому рахунку знижує ефективність пилевловлювання. Вона не перешкоджає виникненню "осьового джгута", що виносить з апарата частинки пилу, а діафрагма значно підвищує гідравлічний опір апарата. Суть винаходу полягає в покращенні аеродинамічних умов, що сприяє вловлюванню частинок пилу І зниженню гідравлічного опору. Вона досягається тим, що відомий вихровий пилевловлювач з циліндричним корпусом, бункером і центральним газоходом, на виході з якого встановлений завихрювач і розсікач, відповідно до винаходу, додатково обладнаний жалюзійною решіткою, яка обертається під дією закрученого потоку повітря І яка встановлена над розсікачем, а розділююче кільце І завихрювач отооинного потоку встановлені над решіткою. Така конструкція дозволяє покращити аеродинамічні умови, збільшити ефективність пилевловлювання за рахунок додаткової очистки повітря, яке виходить з апарата при проходженні його через жалюзійну решітку, усун ути "осьовий джгут" і знизити гідравлічний опір. На фіг.1 показано запропонований апарат в поздовжньому розрізі; на фіг.2 - розріз А-А на фіг. 1; на фіг.З розміщення лопатей жалюзійної решітки. Пилевловлювач складається з циліндричного корпуса 1, в верхній частині якого встановлений завихрювач 2, жалюзійна решітка З І патрубок для ви ходу очищеного повітря (газу) 4. Трубопровід 5 призначений для подачі запиленого газу о робочу частину корпуса. Всередині трубопровода розміщений завихрювач 6, а на виході з нього розміщений розсікач 7 І навколо шайба 8. Він закриває знизу ί циліндричну жалюзійну решітку. Нижня частина корпуса являє собою бункер 9, для збирання вловленого пилу. Коаксіально розміщена трубка 10 з'єднує бункер з зоною розрідження завихрювачг І проходить 5 всередині газоходу. Жалюзійна решітка представляє собою циліндр, зовнішня поверхня якого виконана з плоских або випуклих лопатей, повернених в сторону р уху закрученого пилегазового потоку. Розділююча дія жалюзійної решітки заключається в тому, що закручений потік з завислими частинками обтікає її поверхню. Вдаряючись в поверхню, лопатей з мінімальним кутом атаки, частинка відбивається від неї І відкидається в сторону забрудненого пилегазового потоку. Газ обертається навколо лопатей під кутом більше 100° і входить в середину жалюзійної решітки, направляючись до вихідного патрубка. Принцип дії пилевловлювача є таким. В робочу зону корпуса по газоходу 5 подається забруднений газ. Цей газ закручується завихрювачем 6 І відкидається розсікачем 7 до стінок корпуса. У верхній завихрювач 2 по: дається вторинний газовий потік, який закручується в ту ж сторону, що й первинний потік очищуваного газу. Завислі частинки під дією відцентрової сили відкидаються до стінки апарата у вторинний потік І транспортуються ним у бункер 9, де осідають, а частина газу з бункерного простору через трубку зворотньої дії 10 поступає в зону розрідження, яку створює зави хрювач 6. І зміщується з основним потоком запиленого газу. Закручений завихрювач 6 І відкинутий розсікачем 7 потік первинного газу рухається вверх, проходить додаткову очистку при проходженні через жалюзійну решітку І ви ходить з апарата. Таким чином, первинний забруднений потік І вторинний потік (забруднений або чистий), являючись закрученими в одну І ту ж сторону, рухаються назустріч один одному: перший - знизу ввер х, др угий - зверху вниз. Встановлена жалюзійна решітка дозволяє підвищити ефективність пилевловлювання за рахунок додаткової очистки при проходженні газу, який виходить з пилевловлювача. Застосування розділюючого кільця дозволяє зменш и ти с τ є π і н ь турбулізації зустрічних закручених потоків і сприяє підчищенню ефективності пилевловлювання. Встановлення додаткового за-вихрювача в тр убці повернення газу з бункерного простору дозволяє цій частині газу вливатися в основний потік очищуваного газу вже закрученим.
