Двигун внутрішнього згорання з безшатунним механізмом
Формула / Реферат
Двигун внутрішнього згоряння з безшатунним механізмом, що має як мінімум два розміщених під кутом один до одного циліндри з поршнями, картер, в якому розміщено розрізний вал, виконаний із двох половин з хвостовиками і кривошипами, що несуть підшипники, для встановлення в них на радіусі однієї чверті ходу поршнів крайніх шийок колінчастого вала, з можливістю обертального руху, штоки жорстко зв'язані з поршнями і з'єднані через підшипники з штоковими шийками колінчастого вала, причому нижні головки штоків з крейцкопфами розміщені в нерухомих напрямних картера з можливістю виконання відносно них зворотно-поступального руху, який відрізняється тим, що з'єднувальним валом двигуна, для фіксації положення одного кривошипа розрізного вала відносно іншого, є розподільний вал газорозподільного механізму з двома шестернями, встановленими на хвостовиках кривошипів.
Текст

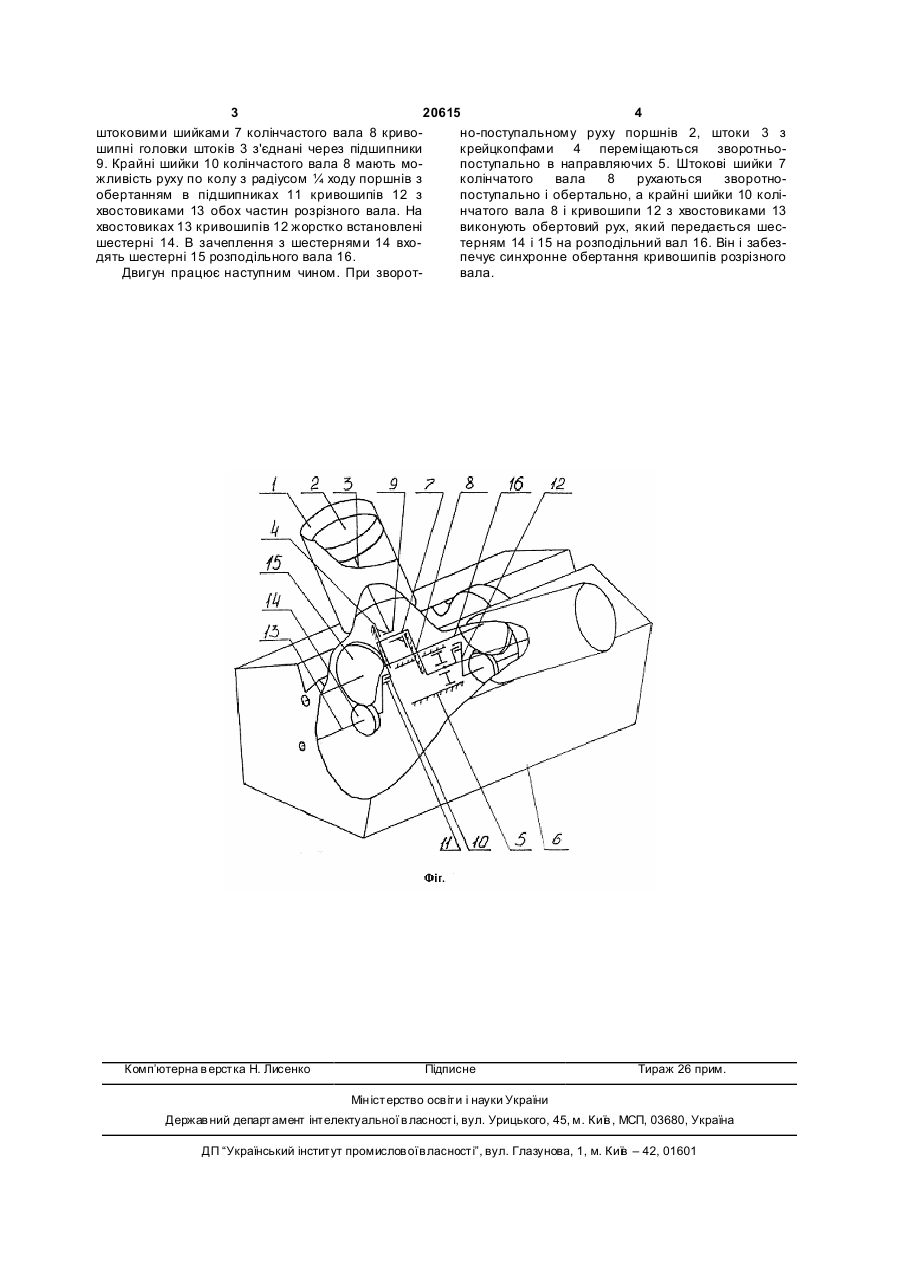

Двигун внутрішнього згоряння з безшатунним механізмом, що має як мінімум два розміщених під кутом один до одного циліндри з поршнями, картер, в якому розміщено розрізний вал, виконаний 3 20615 4 штоковими шийками 7 колінчастого вала 8 кривоно-поступальному руху поршнів 2, штоки 3 з шипні головки штоків 3 з'єднані через підшипники крейцкопфами 4 переміщаються зворотньо9. Крайні шийки 10 колінчастого вала 8 мають мопоступально в направляючих 5. Штокові шийки 7 жливість руху по колу з радіусом ¼ ходу поршнів з колінчатого вала 8 рухаються зворотнообертанням в підшипниках 11 кривошипів 12 з поступально і обертально, а крайні шийки 10 коліхвостовиками 13 обох частин розрізного вала. На нчатого вала 8 і кривошипи 12 з хвостовиками 13 хвостовиках 13 кривошипів 12 жорстко встановлені виконують обертовий рух, який передається шесшестерні 14. В зачеплення з шестернями 14 вхотерням 14 і 15 на розподільний вал 16. Він і забездять шестерні 15 розподільного вала 16. печує синхронне обертання кривошипів розрізного Двигун працює наступним чином. При зворотвала. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion engine with conrod-free mechanism
Автори англійськоюTopchii Serhii Ivanovych
Назва патенту російськоюДвигатель внутреннего сгорания с бесшатунным механизмом
Автори російськоюТопчий Сергей Иванович
МПК / Мітки
МПК: F01B 9/02, F02B 75/00
Мітки: безшатунним, згорання, механізмом, внутрішнього, двигун
