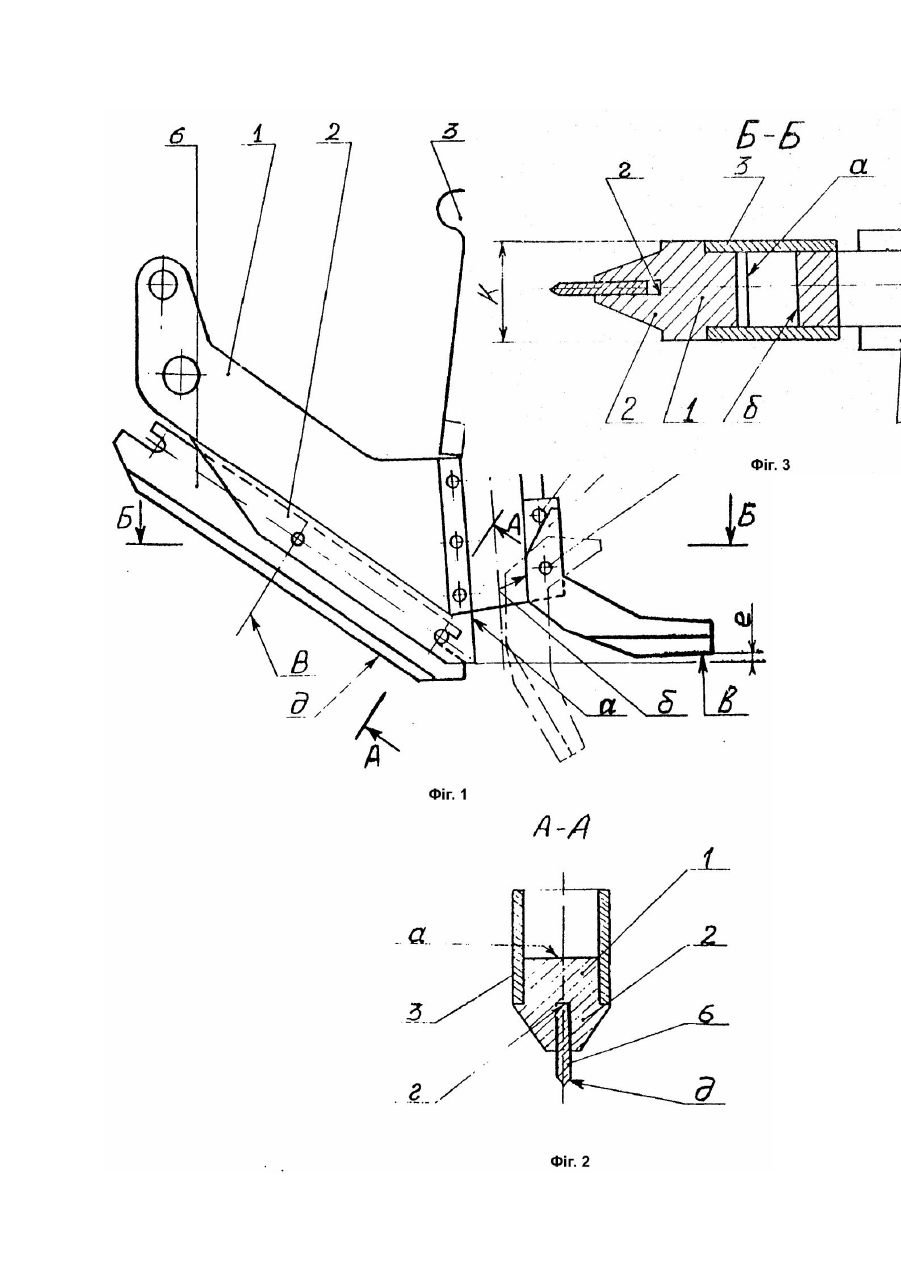

Сошник

Винахід відноситься до сільськогосподарського машинобудування та, зокрема, до загортаючих органів посівних машин. Відомий сошник, який складається з корпуса з насіннезагортаючою частиною та насіннеспрямувач (Патент Франції №24837, кл. A01C, 1981). Недоліком відомої конструкції є те, що борозноутворююча частина не є змінною та при її зносу необхідна заміна усього сошника. Відомі наральникові сошники: анкерний з п'яткою та без неї; кілевидні; полозовидні і т.п. (Комаристов В.Ю. и др. Сельскохозяйственные машины. - М.: Колос, 1976. - Рис.77, с.116), які мають насіннеспрямувач та наральник. Недоліком відомих сошників є великий розкид насіння у борозні (за рахунок великої ширини наральників), швидке зношування наральникової частини, погане загортання насіння грунтом. Найбільш близьким по технічному змісту та досягаемому результату (прототип пропонуємої конструкції) є технічне рішення сошника (А.с. СССР №1029857, кл. A01C7 20), до складу якого входять корпус з борозноутворюючою частиною та насіннеспрямувач, причому змінна борозноутворююча частина виконана закріпленою шарнірно на корпусі сошника. Згадана конструкція має ряд суттєви х недоліків, основними з яких є: рухоме закріплення борозноутворюючої частини знижує надійність конструкції; - відома конструкція не вирішує задачу розрізу пожнивних залишків, тому що боразноутворююча частина не обладнана робочим органом для розрізання їх (наприклад, кілевидним ножем), що в свою чергу приведе до різкого збільшення тягового опору; - самий головний недолік - відома конструкція не вирішує задачу якісного загортання насіння на заданій глибині, а також те, що в відомій конструкції не вирішується задача усунення забивання грунтом вихідного отвору насіннеспрямувача. Задача, яка вирішується винаходом заключається в покращенні якості загортання насіння, підвищенні експлуатаційної надійності роботи сошника шляхом виключення можливості забивання грунтом насіннеспрямувача, підвищення строку роботи сошника. Поставлена задача вирішується тим, що нижня частина насіннеспрямувача частково утворена поверхнею Г-подібної насіннезагортаючої п'ятки, закріпленої шарнірно з можливістю повертання в насіннеспрямувачі, що приводить до того, що в початковий момент руху або під час роботи сошника сівалки насіннезагортаюча п'ятка, повергаючись проти годинникової стрілки (див. фіг.1), протидіє забиванню грунтом нижньої частини насіннеспрямувача; плоский ніж з ріжучою окрайкою виконано змінним та симетричним відносно осі симетрії, перпендикулярної його довжині, і по мірі спрацювання його встановлюють неспрацьованим кінцем; насіннезагортаюча п'ятка загортає насіння на встановленій глибині, а той факт, що ширина насіннезагортаючої п'ятки не менше ширини наральникової частини, приводить до загортання насіння вологим нижнім шаром грунту борозни. На фіг.1 зображена конструкція сошника, загальний вид; на фіг.2 - переріз А - А, де показана наральникова частина з плоским ножем; на фіг.3 переріз Б - Б, де показано взаємне розташування наральникової частини та насіннезагортаючої п'ятки. Розглянемо детально конструкцію сошника, яка зображена на фіг.1, з особливостями, що показані на фіг.2 та фіг.3. Сошник складається з корпуса 1 з наральниковою частиною 2 з тильною поверхнею "а", яка є стінкою насіннеспрямувача 3, частиною внутрішньої поверхні його є також оппозитнорозташована їй поверхня "б" Г-подібної насіннезагортаючої п'ятки 4, шарнірно-закріпленої на насіннеспрямувачі з можливістю обертання навколо шарніра 5, в робочому положенні п'ятка утримується упором 7. В пазу "г" (фіг.2) наральникової частини 2 закріплено ніж 6, облаштований ріжучою окрайкою "д". Сошник працює слідуючим чином: перед початком роботи в піднятому положенні сошника Гподібна насіннезагортаюча п'ятка 4 під дією власної сили ваги обертається та встановлюється таким чином, що перетин насіннеспрямувача перекривається (положення вказано штрихпунктирними з двома крапками лініями на фіг.1). При опусканні сошника в робоче положення дотик його з грунтом починається хвостовиком п'ятки, яка в такому положенні запобігає від залипання грунтом отвору насіннеспрямувача. При русі сошника вліво (фіг.1) грунт та пожнивні залишки розрізаються нижньою частиною ножа б, закріпленого в пазу "г" наральникової частини 2 корпуса 1, а Г-подібна насіннезагортаюча п'ятка 4 повертається навколо шарніра 5 проти годинникової стрілки до упора 7 і відкриє перетин насіннеспрямувача, через який насіння потрапляє на ущільнене дно борозни, сформоване наральниковою частиною 2. Плоский ніж має вісь симетрії, яка перпендикулярна його довжині, що дозволяє при зношуванні одного з його симетричних кінців закріпити ніж знову таким чином, що в нижній частині виявиться його незношений кінець, який раніше був зверху. Насіння, що потрапило до борозни, загортається вологим грунтом. Загортання здійснюється шляхом обрушування стінок борозни робочими поверхнями (боковими) Г-подібної насіннезагортаючої п'ятки 4, за рахунок того, що ширина "Л" п'ятки не менше ширини "К" борозни, яку утворює наральникова частина 2. Безпосередньо загортання насіння та ущільнення грунту з насінням виконується поверхнею "в" п'ятки. Таким чином, робота пропонуємого сошника забезпечує рівномірне по глибині закладення насіння на одному рівні з перекриттям їх вологим грунтом в ущільненому шарі, що дозволяє значно знизити норми висіву насіння при отриманні тих же і навіть вищих врожаїв.
