Спосіб визначення сили опору сільськогосподарських машин

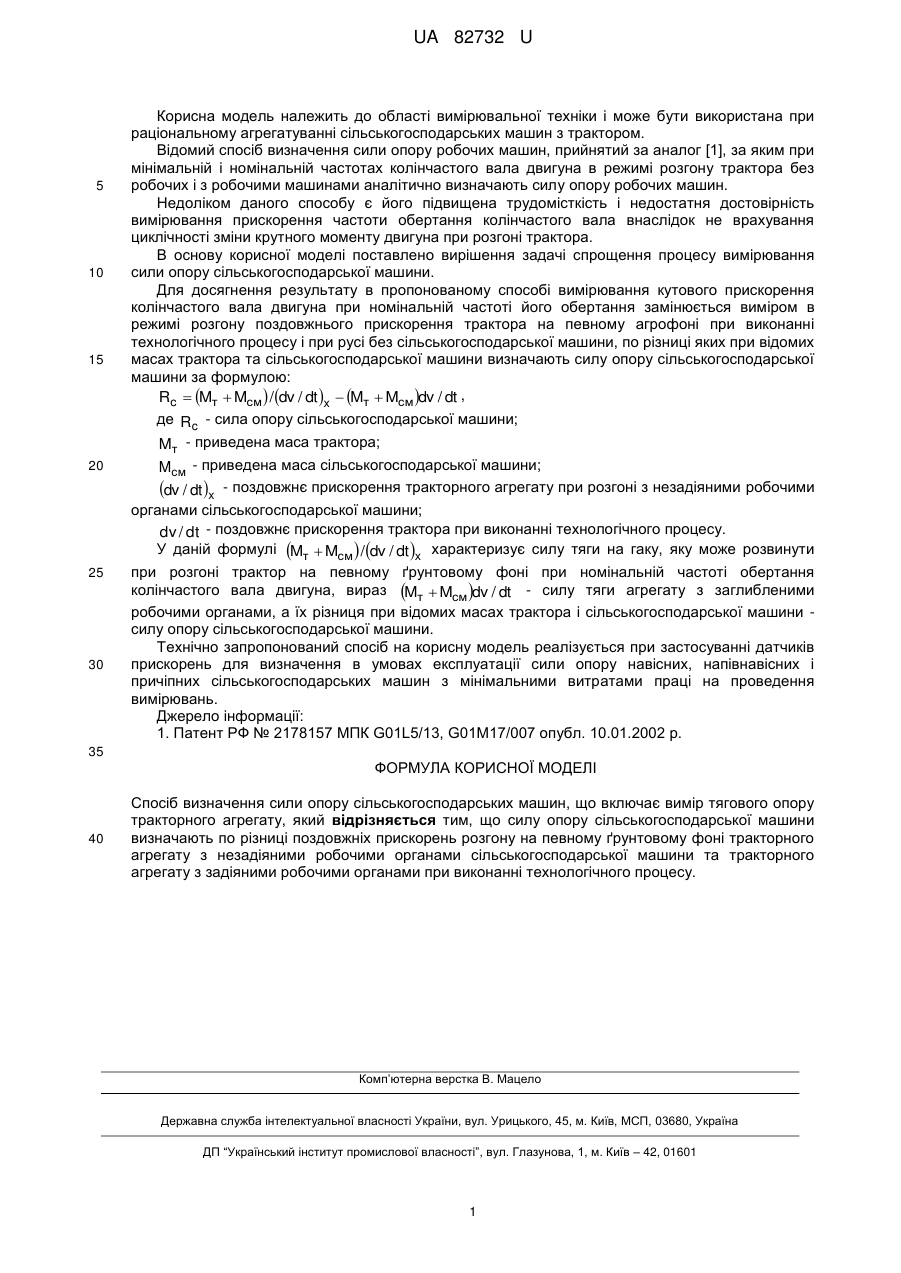

Реферат: Спосіб визначення сили опору сільськогосподарських машин включає вимір тягового опору тракторного агрегату. Силу опору сільськогосподарської машини визначають по різниці поздовжніх прискорень розгону на певному ґрунтовому фоні тракторного агрегату з незадіяними робочими органами сільськогосподарської машини та тракторного агрегату з задіяними робочими органами при виконанні технологічного процесу. UA 82732 U (12) UA 82732 U UA 82732 U 5 10 15 20 Корисна модель належить до області вимірювальної техніки і може бути використана при раціональному агрегатуванні сільськогосподарських машин з трактором. Відомий спосіб визначення сили опору робочих машин, прийнятий за аналог [1], за яким при мінімальній і номінальній частотах колінчастого вала двигуна в режимі розгону трактора без робочих і з робочими машинами аналітично визначають силу опору робочих машин. Недоліком даного способу є його підвищена трудомісткість і недостатня достовірність вимірювання прискорення частоти обертання колінчастого вала внаслідок не врахування циклічності зміни крутного моменту двигуна при розгоні трактора. В основу корисної моделі поставлено вирішення задачі спрощення процесу вимірювання сили опору сільськогосподарської машини. Для досягнення результату в пропонованому способі вимірювання кутового прискорення колінчастого вала двигуна при номінальній частоті його обертання замінюється виміром в режимі розгону поздовжнього прискорення трактора на певному агрофоні при виконанні технологічного процесу і при русі без сільськогосподарської машини, по різниці яких при відомих масах трактора та сільськогосподарської машини визначають силу опору сільськогосподарської машини за формулою: Rc  Mт  Mсм  / dv / dt x  Mт  Mсм dv / dt , де Rc - сила опору сільськогосподарської машини; Mт - приведена маса трактора; Mсм - приведена маса сільськогосподарської машини; dv / dt x - поздовжнє прискорення тракторного агрегату при розгоні з незадіяними робочими органами сільськогосподарської машини; dv / dt - поздовжнє прискорення трактора при виконанні технологічного процесу. У даній формулі Mт  Mсм  / dv / dt x характеризує силу тяги на гаку, яку може розвинути 25 30 при розгоні трактор на певному ґрунтовому фоні при номінальній частоті обертання колінчастого вала двигуна, вираз Mт  Mсм dv / dt - силу тяги агрегату з заглибленими робочими органами, а їх різниця при відомих масах трактора і сільськогосподарської машини силу опору сільськогосподарської машини. Технічно запропонований спосіб на корисну модель реалізується при застосуванні датчиків прискорень для визначення в умовах експлуатації сили опору навісних, напівнавісних і причіпних сільськогосподарських машин з мінімальними витратами праці на проведення вимірювань. Джерело інформації: 1. Патент РФ № 2178157 МПК G01L5/13, G01Μ17/007 опубл. 10.01.2002 р. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб визначення сили опору сільськогосподарських машин, що включає вимір тягового опору тракторного агрегату, який відрізняється тим, що силу опору сільськогосподарської машини визначають по різниці поздовжніх прискорень розгону на певному ґрунтовому фоні тракторного агрегату з незадіяними робочими органами сільськогосподарської машини та тракторного агрегату з задіяними робочими органами при виконанні технологічного процесу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
