Сошник

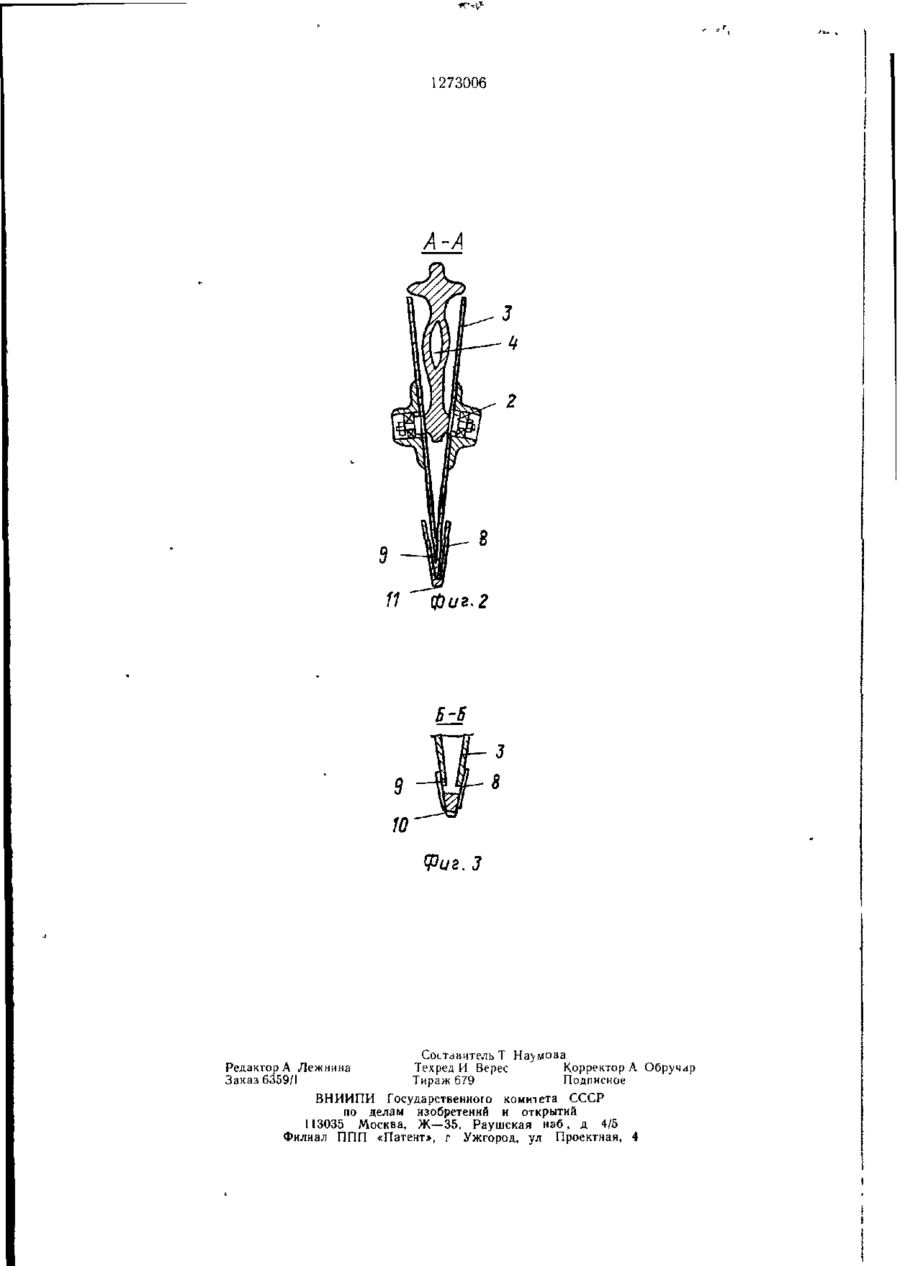

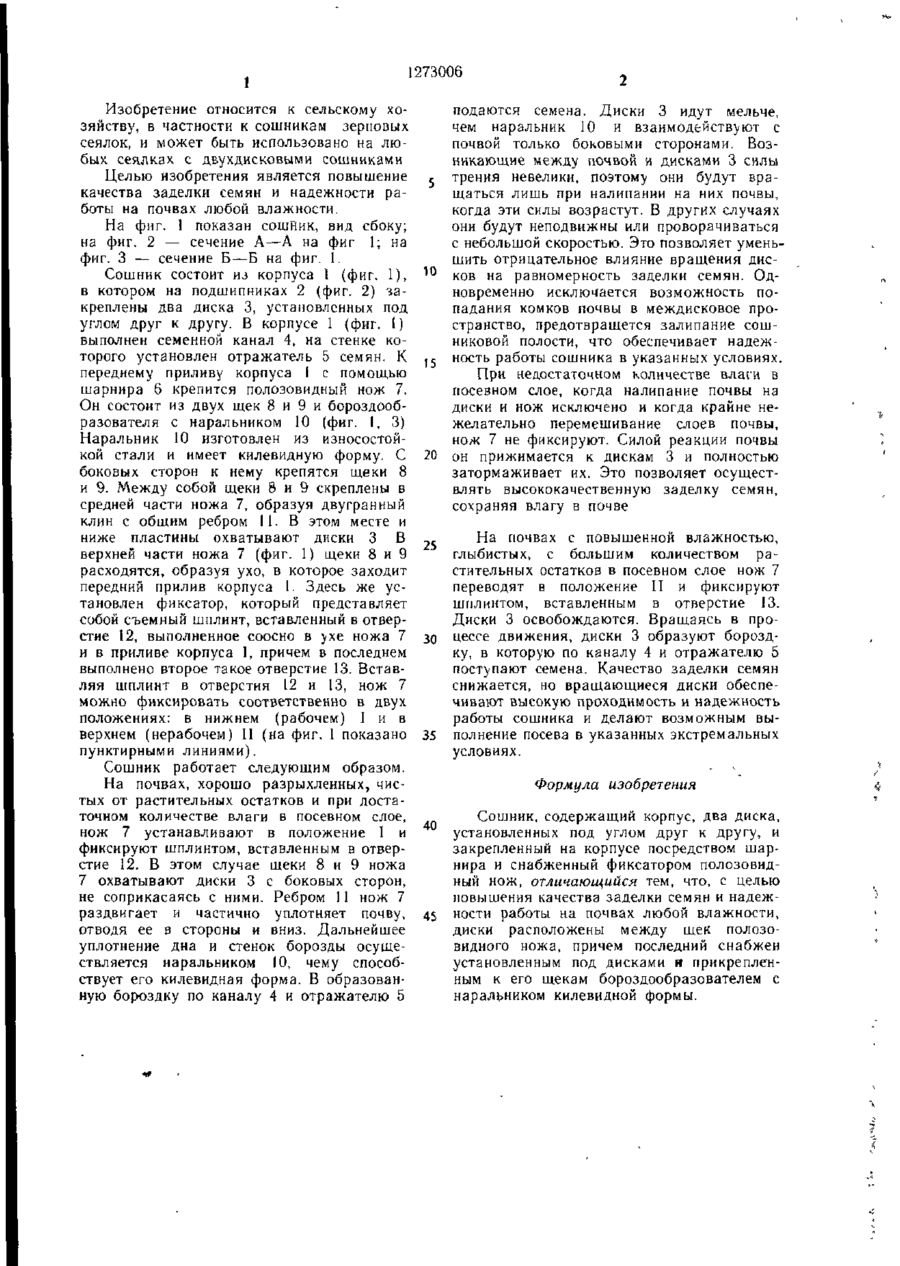

Изобретение относится к области сель ского хозяйства, в частности к сошникам зерновых сеялок Цель изобретения — по вышение качества заделки семян и надеж ностн работы на почвах любой влажности Сошник состоит из двух дисков 3 и полозо видного ножа 7 щеки которого охватывают диски и прикреплены к бороздообразова телю 10 При работе на почвах различной влажности в работе может участвовать один полозовидный нож Диски в зтом случае исключают отрицательное влияние их вра щения на равномерность заделки семян и предохраняют сошниковую полость 01 залипання почвой Возможна работа толь ко дисков, обеспечивающих высокую про ходимость и надежность работы сошника и возможность выполнения посева в экстре мальных условиях 3 ил ьо о о (риг 1 У 1273006 1 Изобретение относится к сельскому хозяйству, в частности к сошникам зерновых сеялок, и может быть использовано на любых сеялках с двухдисковыми сошниками Целью изобретения является повышение качества заделки семян и надежности работы на почвах любой влажности. На фиг. 1 показан сошник, вид сбоку; на фиг. 2 — сечение А—А на фиг 1; на фиг. 3 — сечение Б—Б на фиг. 1. Сошник состоит из корпуса 1 (фиг. 1), в котором на подшипниках 2 (фиг. 2) закреплены два диска 3, установленных под углом друг к другу. В корпусе 1 (фиг. І) выполнен семенной канал 4, на стенке которого установлен отражатель 5 семян. К переднему приливу корпуса I с помощью шарнира 6 крепится полозовидный нож 7. Он состоит из двух щек 8 и 9 и бороздообразователя с наральником 10 (фиг. 1, 3) Наральник 10 изготовлен из износостойкой стали и имеет килевидную форму. С боковых сторон к нему крепятся щеки 8 и 9. Между собой щеки 8 и 9 скреплены в средней части ножа 7, образуя двугранный клин с общим ребром 11. В этом месте и ниже пластины охватывают диски З В верхней части ножа 7 (фиг. 1) щеки 8 и 9 расходятся, образуя ухо, в которое заходит передний прилив корпуса 1. Здесь же установлен фиксатор, который представляет собой съемный шплинт, вставленный в отверстие 12, выполненное соосно в ухе ножа 7 и в приливе корпуса 1, причем в последнем выполнено второе такое отверстие 13. Вставляя шплинт в отверстия 12 и 13, нож 7 можно фиксировать соответственно в двух положениях: в нижнем (рабочем) I и в верхнем (нерабочем) II (на фиг. 1 показано пунктирными линиями). Сошник работает следующим образом. На почвах, хорошо разрыхленных, чистых от растительных остатков и при достаточном количестве влаги в посевном слое, т подаются семена. Диски 3 идут мельче, чем наральник 10 и взаимодействуют с почвой только боковыми сторонами. Возникающие между почвой и дисками 3 силы трения невелики, поэтому они будут вра5 щаться лишь при налипании на них почвы, когда эти силы возрастут. В других случаях они будут неподвижны или проворачиваться с небольшой скоростью. Это позволяет уменьшить отрицательное влияние вращения дис10 ков на равномерность заделки семян. Одновременно исключается возможность попадания комков почвы в междисковое пространство, предотвращется залипание сошниковой полости, что обеспечивает надежность работы сошника в указанных условиях. 15 При недостаточном количестве влаги в посевном слое, когда налипание почвы на диски и нож исключено и когда крайне нежелательно перемешивание слоев почвы, нож 7 не фиксируют. Силой реакции почвы 20 он прижимается к дискам 3 и полностью затормаживает их. Это позволяет осуществлять высококачественную заделку семян, сохраняя влагу в почве 25 зо 35 Формула изобретения Сошник, содержащий корпус, два диска, установленных под углом друг к другу, и закрепленный на корпусе посредством шарнира и снабженный фиксатором полозовидный нож, отличающийся тем, что, с целью повышения качества заделки семян и надежности работы на почвах, любой влажности, 45 диски расположены между щек полозовидного ножа, причем последний снабжен установленным под дисками и прикрепленным к его щекам бороздообразователем с наральником килевидной формы. , 4 0 нож 7 устанавливают в положение 1 и фиксируют шплинтом, вставленным в отверстие 12. В этом случае щеки 8 и 9 ножа 7 охватывают диски 3 с боковых сторон, не соприкасаясь с ними. Ребром 11 нож 7 раздвигает и частично уплотняет почву, отводя ее в стороны и вниз. Дальнейшее уплотнение дна и стенок борозды осуществляется наральником 10, чему способствует его килевидная форма. В образованную бороздку по каналу 4 и отражателю 5 На почвах с повышенной влажностью, глыбистых, с большим количеством растительных остатков в посевном слое нож 7 переводят в положение II и фиксируют шплинтом, вставленным в отверстие 13. Диски 3 освобождаются. Вращаясь в процессе движения, диски 3 образуют бороздку, в которую по каналу 4 и отражателю 5 поступают семена. Качество заделки семян снижается, но вращающиеся диски обеспечивают высокую проходимость и надежность работы сошника и делают возможным выполнение посева в указанных экстремальных условиях. 1273006 A-A 11 фиг. 2 5-5 Составитель Т Наумова Редактор А Лежнина Корректор А Обручлр Техред И Верес Заказ 6359/1 Тираж 679 Подписное ВНИИГТИ Государственного комитета СССР по дела м изобретений и открытий 113035 Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
