Підшипник кочення
Номер патенту: 2074
Опубліковано: 15.10.2003
Автори: Марчук Віктор Іванович, Божидарник Віктор Володимирович, Григор'єва Наталія Григорівна, Шабайкович Віктор Антонович, Кайдик Олег Леонтійович
Формула / Реферат
Підшипник кочення, який містить зовнішнє та внутрішнє кільця з розташованими між ними тілами кочення, що охоплені сепаратором, який відрізняється тим, що тіла кочення виконані у формі розрізаних впоперек бочкоподібних роликів, при цьому в кожній з частин розрізаного ролика з внутрішнього боку виконаний сліпий осьовий отвір, в якому змонтована розтискна пружина, а поверхня поперечного розрізу виконана у вигляді сходинки.
Текст

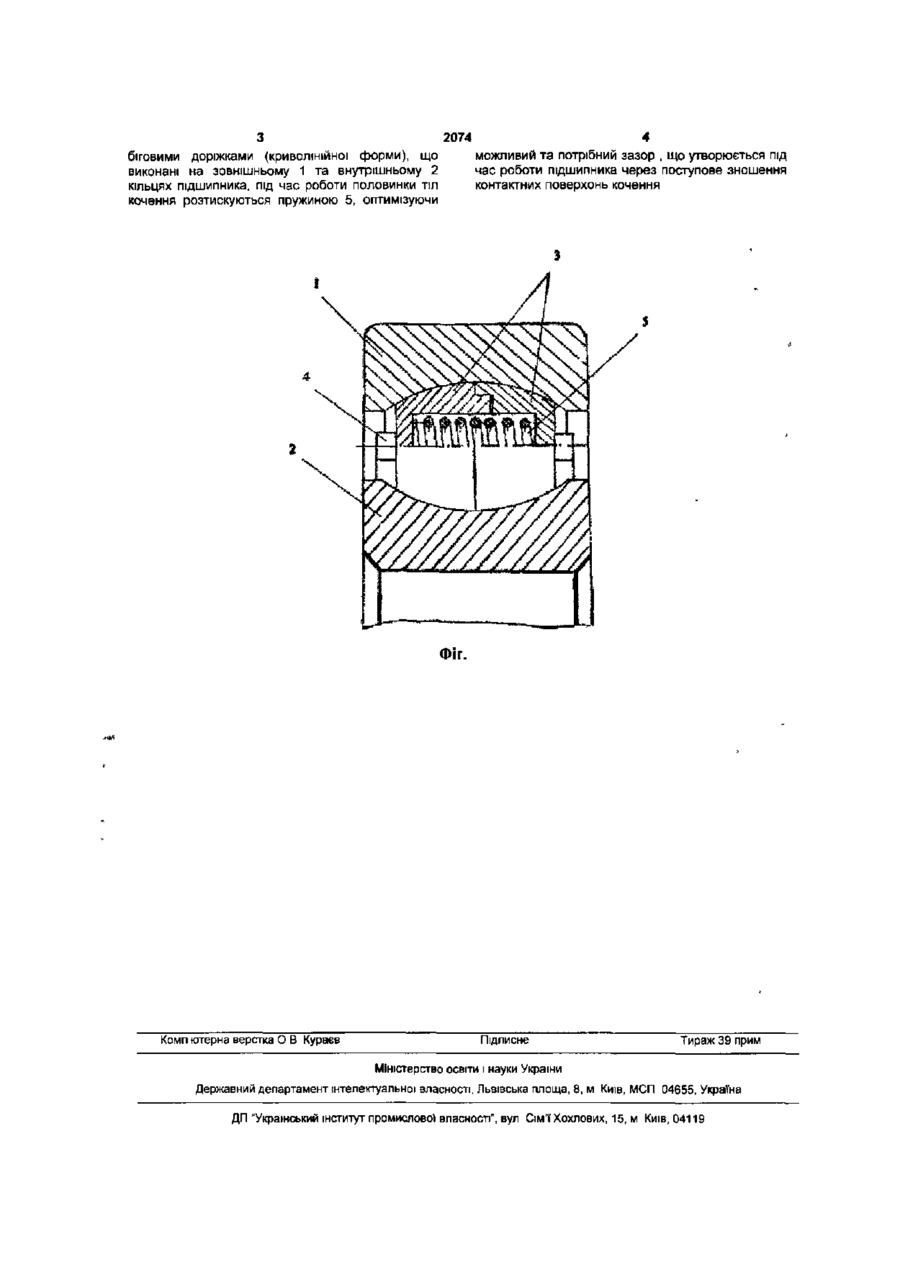

Підшипник кочення, який містить зовнішнє та внутрішнє кільця з розташованими між ними тілами кочення, що охоплені сепаратором, який відрізняється тим, що тіла кочення виконані у формі розрізаних впоперек бочкоподібних роликів, при цьому в кожній з частин розрізаного ролика з внутрішнього боку виконаний сліпий осьовий отвір, в якому змонтована розтискна пружина, а поверхня поперечного розрізу виконана у вигляді сходинки. зміни конструкції можна отримати новий технічний результат що полягає у збільшені ДОВГОВІЧНОСТІ та зручності користування. Поставлене завдання вирішується наступним чином, у відомому підшипнику, який)містить зовнішнє та внутрішнє кільця з розташованими між ними тілами кочення, що охоплені сепаратором, згідно з запропонованою корорисною моделлю тіла кочення виконані у формі розрізаних впоперек бочкоподібних роликів, при цьому в кожній з частин розрізаного ролика з внутрішнього боку виконаний сліпий осьовий отвір, в якому змонтована розтискна пружина, а поверхня поперечного розрізу виконана у вигляді сходинки Підшипник кочення містить {див. Фіг ) зовнішнє кільце І та внутрішнє кільце 2 з тілами кочення 3 у вигляді у вигляді розрізаного впоперек бочкоподібного ролика, при цьому бочкоподібні тіла кочення (ролики) охоплені сепаратором 4, що виконаний у вигляді двох кілець, що замкнені, а в середені кожного тіла кочення (ролика) виконаний сліпий осьовий отвір, в якому змонтована розтискна пружина 5, до того ж поверхня розрізу кожного тіла кочення (ролика) являє собою сходинку, що одночасно виконує функцію напрямної. Підшипник кочення працює наступним чином. Відносне обертання внутрішнього кільця 2 відносно зовнішнього 1 забезпечується за рахунок кочення складених тіл кочення (роликів) 3 між ними, ззовні кожне з тіл кочення контактує з о CM З 2074 4 біговими доріжками (криволінійної форми), що можливий та потрібний зазор , що утворюється під виконані на зовнішньому 1 та внутрішньому 2 час роботи підшипника через поступове зношення кільцях підшипника, під час роботи половинки тіл контактних поверхонь кочення кочення розтискуються пружиною 5, оптимізуючи Фіг. Комп ютерна верстка О В Кураєв Підписне Тираж 39 прим Міністерство освіта і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
